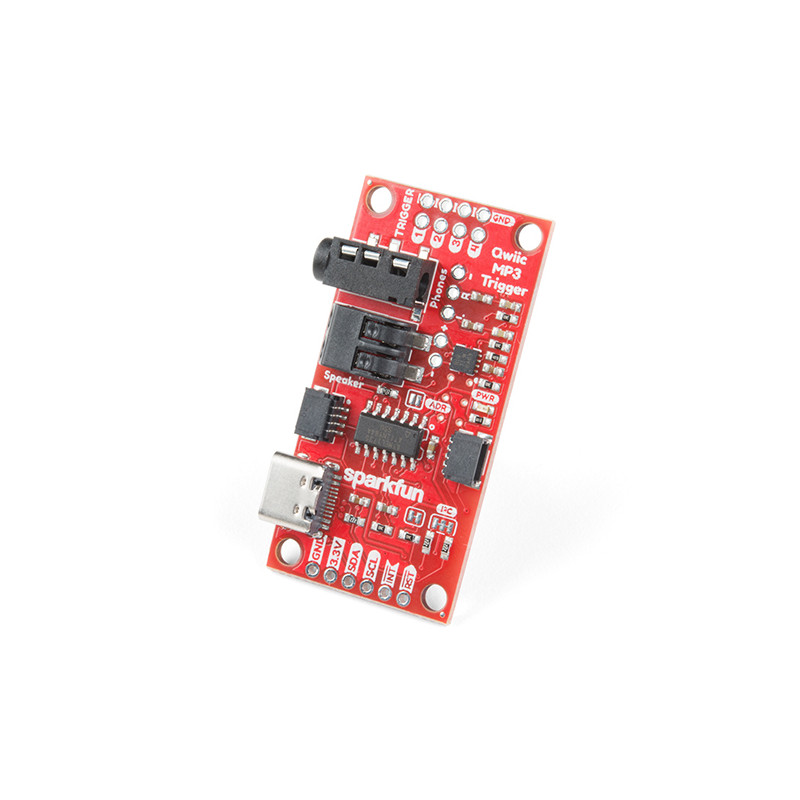

Manchmal braucht man einfach nur eine MP3-Datei zum Abspielen. Sei es ein Titelsong, wenn Sie den Raum betreten, oder ein Power-Song, wenn Sie trainieren. Der SparkFun Qwiic MP3 Trigger kümmert sich um alle notwendigen Anforderungen. Alles, was Sie tun müssen, ist einen einfachen I2C-Befehl zu senden und zu hören, was auf Ihrer Micro-SD-Karte ist. Mit unserem praktischen Qwiic-System ist kein Löten erforderlich, um es mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Wenn ein USB-C-Kabel an den Qwiic MP3 Trigger angeschlossen wird, erscheint der Inhalt der microSD-Karte als Sprunglaufwerk. Schließen Sie einfach den Qwiic MP3 Trigger an, und schon können Sie MP3s übertragen, ohne dass Sie einen Treiber oder eine WAV- oder Vorbis-Konvertierung benötigen! Die Tonausgabe erfolgt über eine 3,5-mm-Kopfhörerbuchse oder einen Poke-Home-Anschluss, an den ein externer Lautsprecher ohne Löten angeschlossen werden kann. Der mitgelieferte Lautsprecher wird von einem Class-D-Mono-Verstärker mit einer Ausgangsleistung von bis zu 1,4 W verstärkt, wodurch er unglaublich laut sein kann! Die Lautstärke ist per Software in 32 Stufen wählbar, und die Klangregelung kann so eingestellt werden, dass Ihre klassischen Hits anders klingen als Ihre Jazz-Tanzroutinen. Wenn Sie sich nicht mit der Programmierung befassen wollen, stehen Ihnen vier Triggerpins zur Verfügung. Wenn Pin 3 nach unten gezogen wird, wird die Datei T003.mp3 sofort abgespielt. So können Sie mit einem Tastendruck Soundeffekte abspielen! Durch gleichzeitiges Ziehen mehrerer Pins können die vier Trigger bis zu zehn Spuren abspielen: T001 bis T010. Bis zu 255 Tracks können auf die SD-Karte geladen und über die I2C-Schnittstelle getriggert werden.
Alle Einstellungen, einschließlich Lautstärke, EQ und I2C-Adresse, werden im NVM gespeichert und bei jedem Einschalten geladen. Die I2C-Adresse des Qwiic MP3-Triggers kann über einen Lötjumper geändert oder per Softwarebefehl zugewiesen werden. Mehrere Qwiic MP3-Trigger können auf einem einzigen Bus miteinander verkettet werden, was das gleichzeitige Mischen und Triggern von Tracks ermöglicht.
Wir haben eine umfangreiche Arduino Bibliothek geschrieben, um die MP3-Wiedergabe über I2C zu einem Kinderspiel zu machen. Sie können Titel abspielen, die Lautstärke ändern, den nächsten/vorherigen Titel abspielen, prüfen, ob ein Titel abgespielt wird, die Wiedergabe stoppen, den EQ ändern und die I2C-Adresse ändern.
Hinweis: Die Firmware dieses Geräts wurde auf v1.2 aktualisiert, um den Auto-Loop-Fehler von DEV-16892 (der vorherigen Version) zu vermeiden. Alle Aspekte der Karte funktionieren identisch, aber der Befehl "Pause" wird nicht mehr unterstützt.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Benötigen Sie ein maßgeschneidertes Board? Diese Komponente finden Sie in SparkFun's À La Carte board builder. Sie können ein kundenspezifisches Design mit dieser Komponente - und Hunderten von anderen Sensoren, Aktoren und drahtlosen Geräten Ihrer Wahl - in nur wenigen Wochen liefern lassen.
Erste Schritte mit dem SparkFun Qwiic MP3 Trigger Guide
