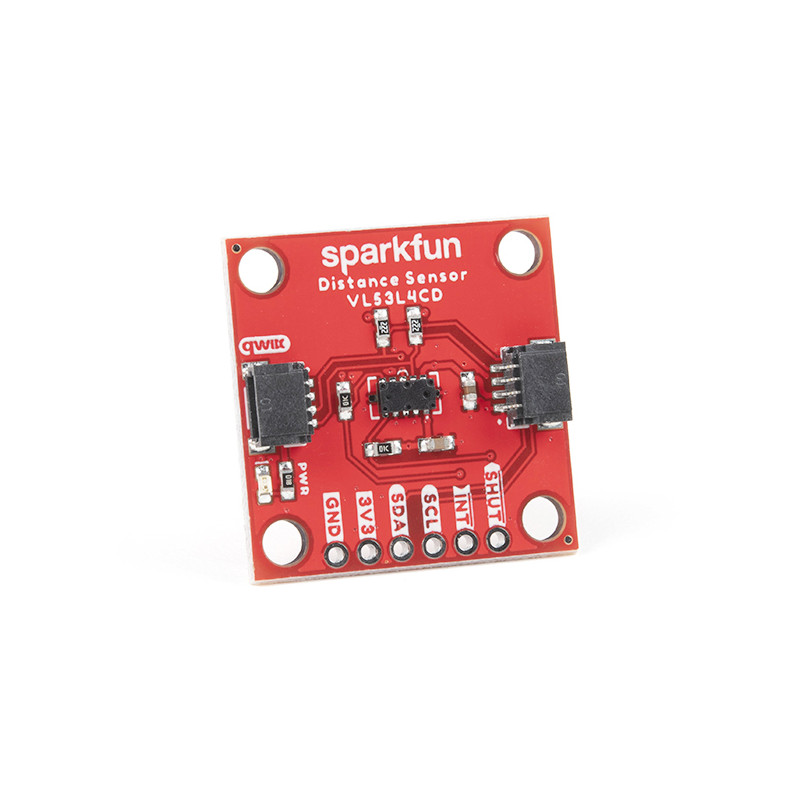

Dieses SparkFun Distanzsensor-Breakout nutzt das VL53L4CD ToF-Sensormodul (Time of Flight) der nächsten Generation, um hochpräzise Messungen bei kurzen Reichweiten für seine Größe zu ermöglichen. Der VL53L4CD von STMicroelectronics verwendet einen VCSEL (Vertical Cavity Surface Emitting Laser), um einen Infrarotlaser zu emittieren, der die Reflexion am Zielort zeitlich steuert. Das bedeutet, dass Sie in der Lage sind, die Entfernung zu einem Objekt von 1 mm bis 1300 mm mit Millimeterauflösung zu messen! Um das Ablesen der Messwerte noch einfacher zu gestalten, erfolgt die gesamte Kommunikation ausschließlich über I2C, wobei unser praktisches Qwiic-System verwendet wird, so dass keine Lötarbeiten für den Anschluss an das übrige System erforderlich sind. Dennoch haben wir die Pins im 0,1?-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Jeder VL53L4CD-Sensor verfügt über eine Präzision von 1 mm mit einer Genauigkeit von +/-7 mm (weißes Ziel: 88 %, Innenbereich, kein Infrarot), und der Mindestleseabstand dieses Sensors beträgt 1 mm. Das Sichtfeld dieses kleinen Breakouts hat ein typisches Vollsichtfeld von 18° mit einer Leserate von bis zu 100Hz. Vergewissern Sie sich, dass die Platine mit einer angemessenen Spannung versorgt wird, da sie 2,6V-3,5V zum Betrieb benötigt. Bitte entfernen Sie den Schutzaufkleber auf dem VL53L4CD, bevor Sie es benutzen, da er sonst Ihre Messwerte verfälscht.
Hinweis: Dies ist ein CLASS 1 LASER PRODUCT CLASSIFIED IEC 60825-1 2014.
Das SparkFun Qwiic Connect System ist ein Ökosystem aus I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit dem SparkFun VL53L4CD Distanzsensor Leitfaden
