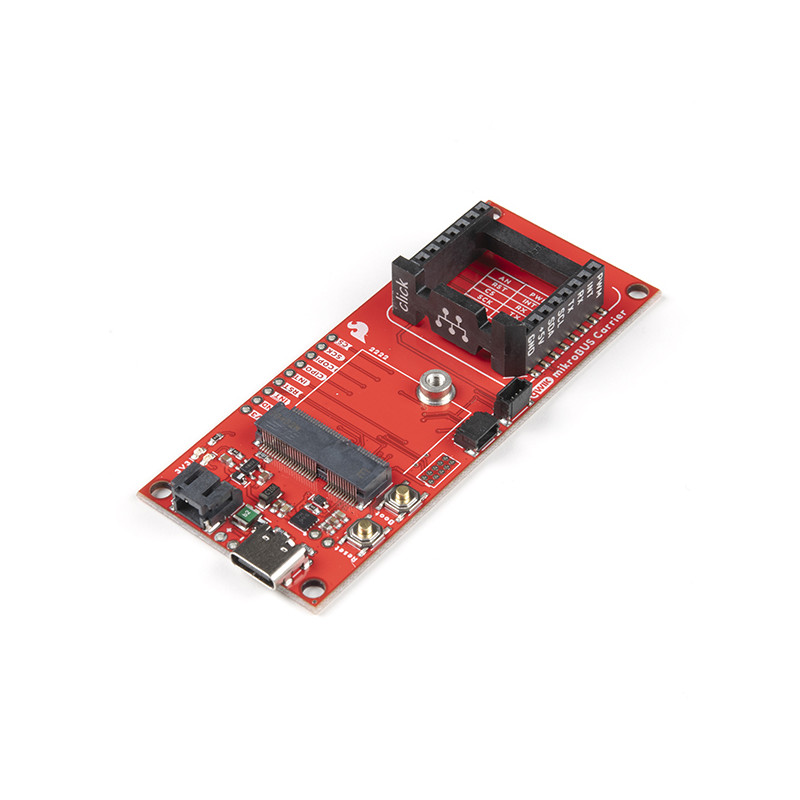

Das SparkFun MicroMod mikroBUS Carrier Board nutzt die Vorteile der MicroMod-, Qwiic- und mikroBUS-Ökosysteme und macht es einfach, schnell Prototypen mit jedem dieser Systeme zu entwickeln. Der MicroMod M.2-Sockel und der mikroBUS 8-Pin-Header bieten dem Anwender die Freiheit, mit jedem Prozessor-Board im MicroMod-Ökosystem bzw. jedem Click-Board im mikroBUS-Ökosystem zu experimentieren. Dieses Board verfügt außerdem über zwei Qwiic-Anschlüsse, über die Sie Hunderte von Qwiic-Sensoren und -Zubehör nahtlos in Ihr Projekt integrieren können.
Die mikroBUS-Buchse besteht aus einem Paar 8-poliger Buchsenleisten mit standardisierter Pin-Belegung. Die Pins bestehen aus drei Gruppen von Kommunikationspins (SPI, UART und I2C), sechs zusätzlichen Pins (PWM, Interrupt, Analogeingang, Reset und Chip select) und zwei Stromversorgungsgruppen (3,3V und 5V).
Während ein moderner USB-C-Anschluss die Programmierung erleichtert, ist das Carrier Board auch mit einem MCP73831 Single-Cell Lithium-Ionen/Lithium-Polymer-Lade-IC ausgestattet, mit dem Sie einen angeschlossenen Einzelzellen-LiPo-Akku aufladen können. Der Lade-IC wird über den USB-Anschluss mit Strom versorgt und kann bis zu 450 mA liefern, um einen angeschlossenen Akku zu laden.
Hinweis: Bitte beachten Sie, dass MicroMod Prozessoren, Qwiic-Karten und -Kabel sowie Click-Karten nicht im Lieferumfang des MicroMod mikroBUS Carrier Boards enthalten sind. Diese Teile müssen separat erworben werden. Zur Zeit ist nur das STM32 Processor Board vollständig kompatibel mit dem mikroBUS Carrier Board.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-Prozessorplatine mit verschiedenen Trägerplatinen-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, ermöglicht den einfachen Austausch von Prozessoren während des Betriebs. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
