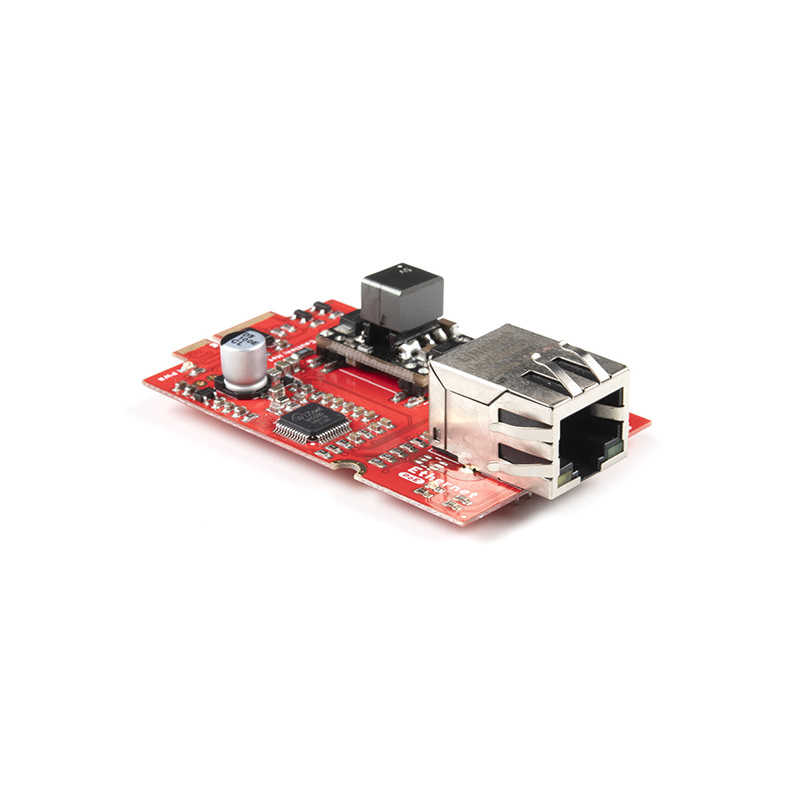

Integrieren Sie Ihr MicroMod-Projekt in ein Ethernet-Netzwerk mit Power-over-Ethernet mit dem SparkFun MicroMod Ethernet Function Board. Diese spezielle Funktionsplatine verwendet das Ethernet-Steuermodul W5500 von WIZnet und einen DC/DC-Wandler, um eine MicroMod-Baugruppe als angeschlossenes und mit Strom versorgtes Gerät in einem Ethernet-Netzwerk mit einem Power-over-Ethernet-System (PoE) zu konfigurieren.
Der W5500 Ethernet Controller von WIZnet ist ein TCP/IP-Embedded-Ethernet-Controller, der das SPI-Kommunikationsprotokoll verwendet, um den gleichzeitigen Betrieb von bis zu acht unabhängigen Sockeln zu ermöglichen. Die SPI-Schnittstelle des W5500 arbeitet mit bis zu 80 MHz und unterstützt Fast SPI für die Hochgeschwindigkeits-Ethernet-Kommunikation. Der Chip verfügt außerdem über einen Wake on Lan (WOL)-Betrieb und einen Abschaltmodus, um Strom zu sparen.
Die Karte verwendet ein Ag9900m Power-over-Ethernet (PoE) DC/DC-Wandlermodul zur Stromversorgung von MicroMod-Baugruppen über eine PoE-Quelle wie einen Router oder Netzwerk-Switch. Der DC/DC-Wandler versorgt die angeschlossenen Geräte mit 9 Watt bei 5 V. Diese Funktionsplatine konfiguriert die PoE-Versorgungsspannung nach dem IEEE802.3af Alternate B Power Schema. Bei diesem Stromversorgungsschema werden die freien Paare im Ethernet-Kabel (4,5 und 7,8) für positive und negative Gleichspannung verwendet, wodurch die Stromversorgung von den Datenleitungen getrennt wird.
Dank der MicroMod-Standardisierung müssen die Benutzer nicht mehr Schaltpläne mit Datenblättern vergleichen und mit Steckbrücken herumfummeln. Richten Sie einfach den M.2-Steckverbinder der Funktionsplatine auf den Steckplatz des M.2-Steckverbinders auf der Hauptplatine aus und befestigen Sie die Funktionsplatine mit Schrauben.
Hinweis: Ein MicroMod Prozessor, eine Hauptplatine und Ethernet-Zubehör sind nicht im Lieferumfang dieser MicroMod Ethernet-Funktionsplatine enthalten. Diese Teile müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-Prozessorplatine mit verschiedenen Trägerplatinen-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, ermöglicht den einfachen Austausch von Prozessoren während des Betriebs. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
