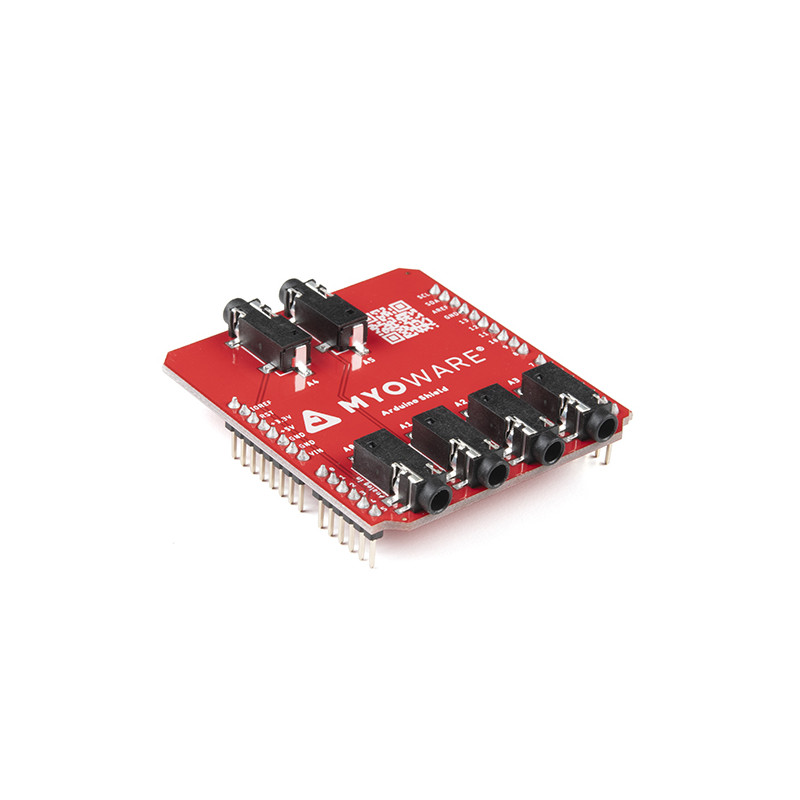

Das MyoWare® 2.0 Arduino Shield wurde entwickelt, um bis zu sechs MyoWare 2.0 Muskelsensoren und Link Shields über 3,5 mm TRS-zu-TRS-Audiokabel anzuschließen. Die Platine ist bereits mit Stiftleisten bestückt, so dass Sie sie nur noch auf Ihre Arduino stapeln und die Sensoren anschließen müssen, um bis zu sechs Muskelgruppen zu messen!
Das Arduino Shield passt direkt auf Entwicklungsplatinen, die den Arduino Uno R3 Standard Footprint haben. Alle sechs analogen Eingangsstifte (A0-A5) auf Arduino sind auf dieser Abschirmung reserviert. Auf der Rückseite des Arduino Shields befindet sich ein Power-Jumper, mit dem die Ausgangsspannung auf 5V (Standard) oder 3,3V für die Muskelsensoren eingestellt werden kann. Sie benötigen ein MyoWare 2.0 Link Shield und ein TRS-zu-TRS-Kabel für jeden MyoWare 2.0 Muskelsensor.
Hinweis: MyoWare und das Arduino Shield sind nicht für die Diagnose von Krankheiten oder anderen Zuständen oder für die Heilung, Linderung oder Vorbeugung von Krankheiten bei Menschen oder anderen Tieren bestimmt.
Das MyoWare® 2.0-Ökosystem besteht aus Schilden, die sich leicht mit dem MyoWare® 2.0-Muskelsensor verbinden lassen, einem kostengünstigen, Arduino-kompatiblen All-in-One-Elektromyographie (EMG)-Sensor von Advancer Technologies. Das innovative Steckersystem ermöglicht es dem Benutzer, die Abschirmungen einfach zusammenzustecken und an den Analogeingang eines Mikrocontrollers anzuschließen, um die rohe, gefilterte und gleichgerichtete elektrische Aktivität eines Zielmuskels zu messen. Dadurch entfällt die Notwendigkeit, Verbindungen zwischen den Platinen zu löten.
Dieses Produkt ist eine Zusammenarbeit mit Brian Kaminski von Advancer Technologies. Ein Teil jedes Verkaufs geht an sie zurück, um die Produkte zu unterstützen und weiterzuentwickeln.
Erste Schritte mit dem MyoWare 2.0 Arduino Shield Guide
