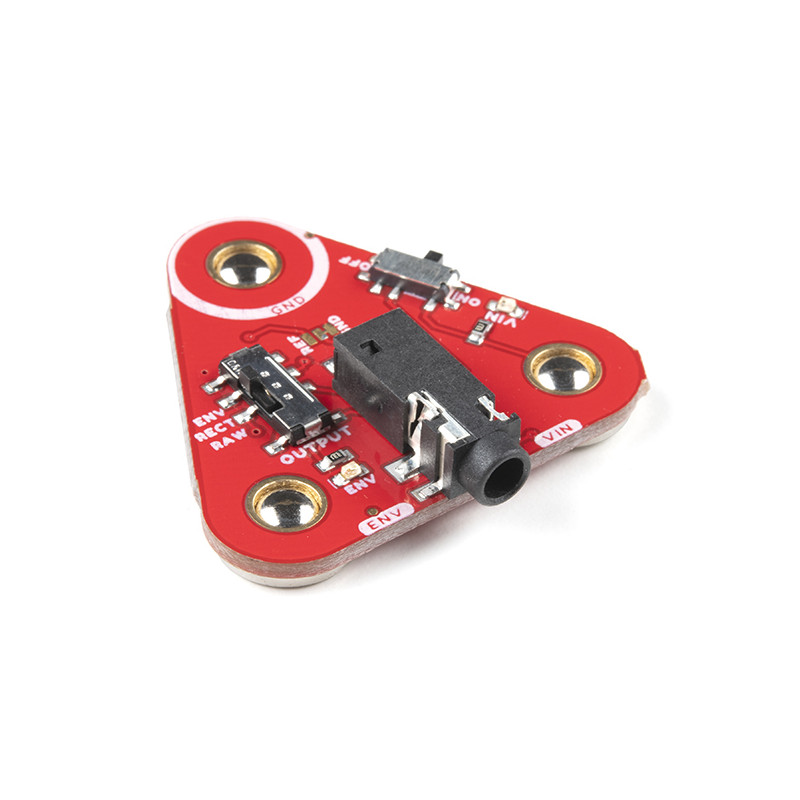

Das MyoWare® 2.0 Link Shield wurde entwickelt, um einen MyoWare 2.0 Muskelsensor einfach mit Ihrem Arduino Mikrocontroller zu verbinden. Die Abschirmung bietet eine 3,5-mm-Klinkenbuchse, so dass Sie ein 3,5-mm-Klinkenkabel verwenden können, um die Karten miteinander zu verbinden. Das MyoWare 2.0 Link Shield ist mit Schnappverbindern auf der Platine ausgestattet, so dass Sie es einfach an der Oberseite des MyoWare 2.0 Muskelsensors anbringen können.
Die Karte enthält außerdem zwei Schalter. Der eine wird für die Stromversorgung verwendet, während der andere den Ausgabemodus für das rohe EMG-Signal (RAW), das gleichgerichtete Signal (RECT) oder die Hüllkurve (ENV) auswählt. Zwei Status-LEDs sind für die Stromversorgung und das Hüllkurvensignal eingebaut. Ein Jumper für Referenz oder Masse ist ebenfalls enthalten. Sie benötigen das MyoWare 2.0 Arduino Shield und ein Entwicklungsboard mit dem Arduino Uno R3 Footprint, um jeden MyoWare 2.0 Muskelsensor und Link Shield Stack zu verbinden.
Hinweis: MyoWare und das Link Shield sind nicht für die Diagnose von Krankheiten oder anderen Zuständen oder für die Heilung, Linderung oder Vorbeugung von Krankheiten bei Menschen oder anderen Tieren bestimmt. Außerdem ist das 3,5-mm-Klinkenkabel nicht im Lieferumfang dieses Shields enthalten. Dieser muss separat erworben werden.
Das MyoWare® 2.0-Ökosystem besteht aus Schilden, die sich leicht mit dem MyoWare® 2.0-Muskelsensor verbinden lassen, einem kostengünstigen, Arduino-kompatiblen All-in-One-Elektromyographie (EMG)-Sensor von Advancer Technologies. Das innovative Steckersystem ermöglicht es dem Benutzer, die Abschirmungen einfach zusammenzustecken und an den Analogeingang eines Mikrocontrollers anzuschließen, um die rohe, gefilterte und gleichgerichtete elektrische Aktivität eines Zielmuskels zu messen. Dadurch entfällt die Notwendigkeit, Verbindungen zwischen den Platinen zu löten.
Dieses Produkt ist eine Zusammenarbeit mit Brian Kaminski von Advancer Technologies. Ein Teil jedes Verkaufs geht an sie zurück, um die Produkte zu unterstützen und weiterzuentwickeln.
Erste Schritte mit der MyoWare 2.0 Link Shield-Anleitung
