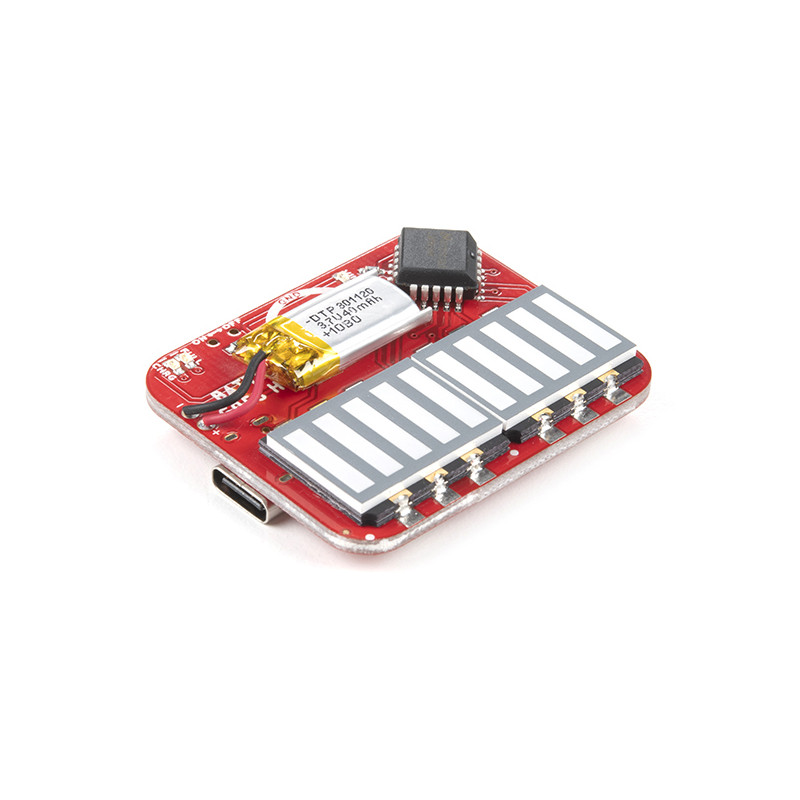

Das MyoWare® 2.0 LED Shield dient zur Anzeige der Signalstärke eines Zielmuskels und zur Stromversorgung des MyoWare 2.0 Muskelsensors mit seiner eingebauten Batterie. Das blaue 10-Segment-Balkendiagramm zeigt die Größe des gemessenen Signals an. Je mehr Muskelaktivierung gemessen wird, desto höher steigen die LEDs auf der Tafel! Mit diesem Schild erhalten Sie eine visuelle Darstellung der vom MyoWare 2.0 Muskelsensor gelieferten Signale. Das LED-Schild ist mit Schnappverbindern auf der Platine ausgestattet, so dass Sie es einfach auf die Oberseite des MyoWare 2.0-Muskelsensors stecken und den Schalter in die EIN-Position schieben können, um dem Sensor die nötige Energie für seine myoelektrische Magie zu geben.
Jedes Board wird mit einem 40mAh Lithium-Polymer-Akku (LiPo) geliefert, der auf das Board gelötet ist. Laden Sie den Akku über den USB-Typ-C-Anschluss und seinen speziellen LiPo-Ladestromkreis mit einer Ladeleistung von 40 mA auf. Diese Platine enthält auch Status-LEDs für den Ladevorgang (CHG, FULL und Power (VIN)). Der Anschluss des MyoWare 2.0-Muskelsensors an eine Batterie sorgt für ein saubereres Signal und vermeidet gleichzeitig die Möglichkeit, einen gefährlichen Strompfad zum Stromnetz zu erzeugen. Verwenden Sie ihn, um zu messen, wie stark Sie einen Muskel während des Trainings beanspruchen, als Lehrmittel oder um Ihr Halloween-Kostüm mit myoelektrischem Flair zu versehen!
Hinweis: Die Bearbeitung dieses Artikels kann aufgrund der im Gerät installierten Batterie länger dauern, weshalb er nicht für den Versand am selben Tag in Frage kommt. Außerdem können diese Batterien nicht über Ground oder Economy Methoden nach Alaska oder Hawaii versendet werden. Wir entschuldigen uns für die Unannehmlichkeiten, die dadurch entstehen.
MyoWare und der LED-Schild sind nicht für die Diagnose von Krankheiten oder anderen Zuständen oder für die Heilung, Linderung, Behandlung oder Vorbeugung von Krankheiten bei Menschen oder anderen Tieren bestimmt.
Das MyoWare® 2.0-Ökosystem besteht aus Schilden, die sich leicht mit dem MyoWare® 2.0-Muskelsensor verbinden lassen, einem kostengünstigen, Arduino-kompatiblen All-in-One-Elektromyographie (EMG)-Sensor von Advancer Technologies. Das innovative Steckersystem ermöglicht es dem Benutzer, die Abschirmungen einfach zusammenzustecken und an den Analogeingang eines Mikrocontrollers anzuschließen, um die rohe, gefilterte und gleichgerichtete elektrische Aktivität eines Zielmuskels zu messen. Dadurch entfällt die Notwendigkeit, Verbindungen zwischen den Platinen zu löten.
Dieses Produkt ist eine Zusammenarbeit mit Brian Kaminski von Advancer Technologies. Ein Teil jedes Verkaufs geht an sie zurück, um die Produkte zu unterstützen und weiterzuentwickeln.
