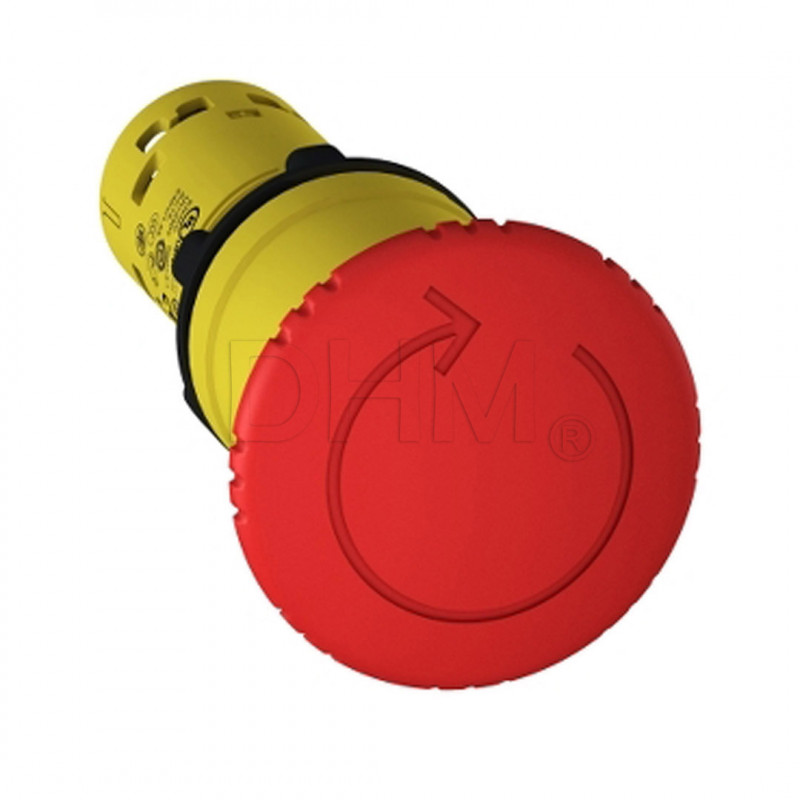

Not-Aus-Taster Ø22 - rot - Pilzkopf Ø40 - Auslöser rotaz. - 1 NO+1 NC Schneider Electric

Präsentation

• Produktreihe: Harmony XB7
• Produkttyp: Not-Aus-Taster
• Gerätebezeichnung: XB7
• Einbaudurchmesser: 22 mm
• Kopfform: Kreisförmig
• Betätigungsart: Mechanische Verriegelung
• Rückstellung: Drehen zum Entriegeln
• Betätigerart: Roter Pilz Ø 40, unmarkiert
• Kontaktzusammensetzung und -art: 1 NO + 1 NC
• Anschlüsse - Klemmen: Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende nach IEC 60947-1 / Schraubklemmen, 1 x 0,34...2 x 2,5 mm² ohne Kabelende nach IEC 60947-1
• Gerätepräsentation: Einteiliges Produkt

Technische Merkmale

• CADGesamtbreite : 40 mm
• CADGesamthöhe : 40 mm
• CADGesamttiefe: 72 mm
• Beschreibung ISO-Klemmen Nr. 1: (13-14)NO / (21-22)NC
• Nettogewicht: 0,035 kg
• Gerätebefestigung: Befestigungsloch - Durchmesser: 22,5 mm 22,3 +0,4/0 nach IEC 60947-1
• Befestigungsabstand: >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1...6 mm / >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2...6 mm
• Art der Befestigung: Befestigungsmutter unter dem Kopf: 2...2,4 Nm
• Kontaktbetätigung: Schnappfunktion
• Verwendung der Kontakte: Standard
• Zwangsöffnung: Gemäß IEC 60947-5-1, Anhang K
• Mechanische Lebensdauer: 100000 Zyklen
• Anzugsdrehmoment: 0,8...1,2 Nm nach IEC 60947-1
• Kopfform (Schraube): Kreuzschlitz kompatibel mit Schraubendreher JIS Nr. 1 / Kreuzschlitz kompatibel mit Schraubendreher Philips Nr. 1 / Kreuzschlitz kompatibel mit Schraubendreher Pozidriv Nr. 1 / Schlitz kompatibel mit Schraubendreherplatte Ø 4 mm / Schlitz kompatibel mit Schraubendreherplatte Ø 5,5 mm
• Kurzschlussschutz: 4-A-Patronensicherung Typ gG nach IEC 60947-5-1
• Bemessungsisolationsspannung [Ui]: 250 V (Verschmutzungsgrad 3) nach IEC 60947-1
• Bemessungs-Stoßspannung [Uimp]: 4 kV nach IEC 60947-1
• Bemessungsbetriebsstrom [Ie]: 0,1 A bei 250 V, DC-13, R300 gemäß IEC 60947-5-1 / 0,22 A bei 125 V, DC-13, R300 gemäß IEC 60947-5-1 / 0,75 A bei 240 V, AC-15, C300 gemäß IEC 60947-5-1 / 1,5 A bei 120 V, AC-15, C300 gemäß IEC 60947-5-1
• Elektrische Lebensdauer: 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Arbeitsbereich <216000 Zyklen/m, Lastfaktor: 0,5 nach IEC 60947-5-1 Anhang C / 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Arbeitsbereich <216000 Zyklen/m, Lastfaktor 0,5 nach IEC 60947-5-1 Anhang C / 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Arbeitsbereich <108000 Zyklen/m, Lastfaktor: 0,5 nach IEC 60947-5-1 Anhang C
• Elektrische Zuverlässigkeit: Λ < 5 x 10exp(-7) bei 17 V und 5 mA nach IEC 60947-5-4

Umgebung:

• Schutzbehandlung: TH
• Lagertemperatur: -40...70 °C
• Umgebungstemperatur: -25...70 °C
• Schutzklasse gegen elektrischen Schlag: Klasse II gemäß IEC 60536
• IP-Schutzgrad: IP20 nach IEC 60529 (Rückseite) / IP65 nach IEC 60529 (Vorderseite)
• NEMA NEMA NEMA Schutzgrad: 12 gemäß UL 50 / 3 gemäß UL 50
• Referenznormen: IEC 60947-5-5 / UL 508 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
• Produktzertifizierungen: GOST / CCC
• Vibrationsfestigkeit: 5 gn (F= 2...500 Hz) gemäß IEC 60068-2-6
• Schockfestigkeit: 15 gn (Dauer = 11 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27
