Voron 2.4 STEP 2: Tabelle drucken
Dieses zweite step für den Aufbau Ihres Voron 2.4 besteht aus den Komponenten für den Aufbau der Druckbasis und der beheizten Walze.
Der Druckersockel Voron 2.4 ruht auf dem im ersten Montageschritt montierten Aluminiumrahmen:
https://www.dhm-online.com/voron-2-4/10504-kit-voron-24-250-mm-step-step-1-frame-linear-rail.html
Sie übernehmen nun die Verantwortung für die verschiedenen Komponenten, um einen hochwertigen, kompromisslosen Druckplan zu erstellen.
Die Highlights dieser step sind sicherlich die rektifizierte Aluminiumplatte, der beheizte Silikontampon mit integrierter Sicherheitsthermosteuerung bei 150°C, die magnetische Haftfolie und die harmonische Stahlplatte mit beidseitiger PEI-Beschichtung, die als Druckfläche dient.
Was sind die Merkmale dieses STEP 2?
- Beidseitig geschliffene Aluminiumplatte EN AW 5083: CNC-gefräst mit Schlitzen und Löchern nach dem offiziellen Muster Voron. Bitte beachten Sie, dass die Schutzfolie entfernt werden muss, bevor sie verwendet werden kann. Wir empfehlen die Verwendung von Schrauben mit niedrigem Kopf für die Installation, damit sie nicht aus dem Boden herausragen.
- Silikonkissen: Das Arlon®-Silikonkissen hat einen integrierten Temperaturfühler (Thermistor EPCOS100K), der an die verwendete Elektronik angeschlossen wird. Außerdem verfügt es über ein 150°C-Thermostatrelais. Sie erreicht 100 °C in nur wenigen Minuten, so dass selbst die Aufheizphase vor dem Druck von Technopolymeren, die Oberflächentemperaturen im Bereich von 120 °C erfordern, schnell erfolgen kann.
Die Silikonplatte wird mit 3M-Kleber zur Befestigung an der Aluminiumplatte geliefert.
An den Seiten der Silikonplatte sind Schlitze angebracht, um die Befestigungsschrauben individuell anbringen zu können. Die besondere Form dieser Platte garantiert eine maximale Abdeckung der Fläche der als Unterlage verwendeten Aluminiumplatte.
- 125°C 15A 250V Thermosicherung zur zusätzlichen Absicherung gemäß offizieller Auslegung Voron
- KABEL FS17 1 GV - Seil FS17 1X1 G/V zur Erdung des Druckbetts (ABSOLUT ERFORDERLICHE Installation, da Sie mit Wechselstrom arbeiten)

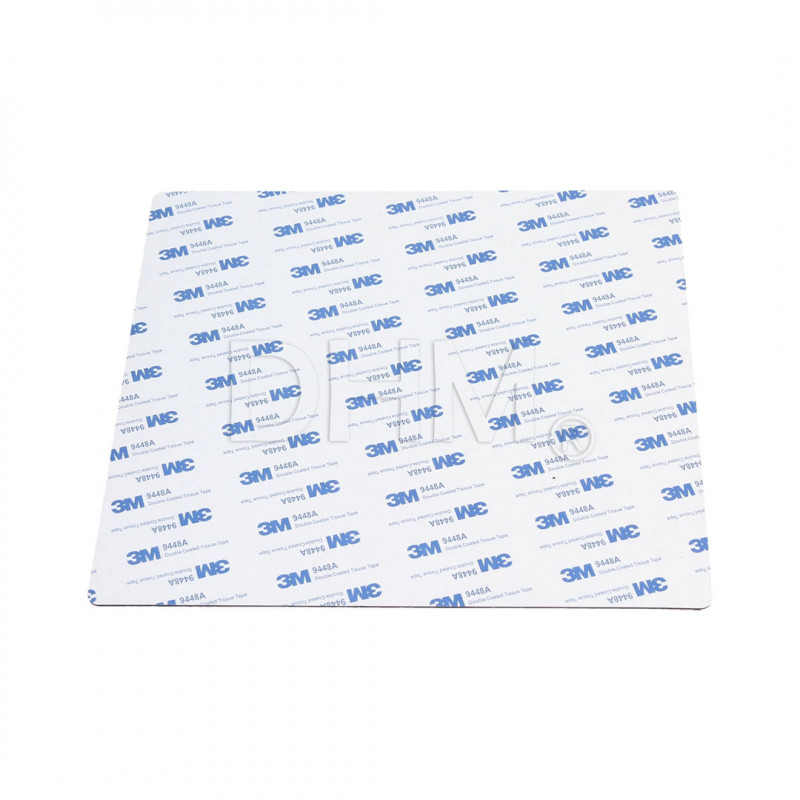

- Magnettafel für 3D-Drucker - Magnetträger mit 3M-Haftung: anisotropes und mehrfach magnetisiertes Magnetblech, 1 mm dick. Kann mit einer Betriebstemperatur von 130°C (bis zu Spitzenwerten von 200°C) verwendet werden.
- Harmonischer Stahl + PEI doppelseitig: eine strukturierte und eine glatte Seite, die je nach Druckanforderungen verwendet werden können.
Hinweis zur Montage
- Wir liefern in diesem step auch die im offiziellen Design Voron empfohlene Thermosicherung. Dieser muss in Reihe mit der 220-V-Stromversorgung des Silikonpads installiert werden (siehe PDF-Installationsanleitung). Obwohl das Silikonheizkissen über eine eingebaute Steuerung verfügt, ist Sicherheit nie genug. Wenn z. B. der Thermistor durchbrennt, wenn die Platine den Temperaturfühler nicht richtig erkennt, wenn der Thermistor bei der Programmierung falsch kodiert wurde, kann dies zu einer Überhitzung des Kreisels mit allen damit verbundenen Risiken führen. In diesem Fall kommt der in das Silikonkissen integrierte Thermostat ins Spiel, der die Erwärmung blockiert, indem er den Stromfluss unterbricht und ihn zurücksetzt, sobald die Temperatur wieder innerhalb der Grenzwerte liegt. Die Thermosicherung hingegen Wenn 125 °C erreicht werden, brennt sie durch und unterbricht den Stromfluss. Sie muss daher ersetzt werden, wenn sie aufgrund einer Fehlfunktion ausfällt.
- Wir empfehlen, eine Isolierschicht zwischen der Heizplatte und dem Boden des Geräts anzubringen. Dadurch vergrößert sich der thermische Abstand zwischen dem Druckbereich und dem darunter liegenden Teil, auf dem die Elektronik montiert ist. Außerdem verbessert sie die gleichmäßige Verteilung der Wärme auf der Platte. Die Isolierschicht muss aus einem Material bestehen, das für die Temperaturen der Heizplatte, mit der sie in Berührung kommt, geeignet ist.
- Zum Lieferumfang dieses STEP 2 gehört auch die "Deckplatte". Es handelt sich um eine lasergeschnittene PMMA-Platte, die mit den notwendigen Löchern und Schlitzen für den Einbau gemäß der offiziellen Anleitung Voron versehen ist. Im Gegensatz zu den anderen Paneelen sollte es bei der Montage des Drucktisches installiert werden. Da er sich im Zwischenraum zwischen der Walze und der Elektronik befindet, kann er nicht nachträglich montiert werden. Da sie aus PMMA besteht, bietet sie eine Isolierung zwischen der Heizplatte und den DIN-Schienen, auf denen die Elektronik befestigt ist.
