Voron 2.4 STEP 3: z drives und z idlers
Diese dritte step für den Bau Ihrer Voron 2.4 besteht aus den Komponenten für den Zusammenbau von z-drives und z idlers.
Die Hauptkomponenten sind also geschlossene Riemen, Riemenscheiben und Motoren.
Die z drives sind 4 Blöcke, die aus Formteilen, Riemenscheiben und Motoren bestehen und am Sockel der Maschine montiert werden. Sie ermöglichen dann, gekoppelt mit 4 z idlers, die Bewegung der Z-Achse des Druckers an 4 unabhängigen Punkten.
Was sind die Merkmale dieses STEP 3?
- Riemen und Riemenscheiben: Der Bausatz enthält Riemen und Riemenscheiben für die Bewegungsübertragung. Diese Riemen verfügen über trapezförmige Elastomerzähne, die äußerst präzise und sorgfältig angeordnet sind, um einen perfekten Eingriff in die Riemenscheibenrillen zu ermöglichen. Weder Schmierung noch Nachspannen sind erforderlich, was einen kontinuierlichen Betrieb während des Drucks ermöglicht.
- Motoren: In diesem step sind die 4 Motoren für die z drives enthalten. Wir verwenden Wantai nema 17 1,8°-Motoren, Schrittmotoren, die perfekt für den Einsatz in 3D-Druckern geeignet sind. Sie verfügen über einen rapido Stecker für eine einfache Installation und einen möglichen späteren Austausch ohne Neuverkabelung.
- Schrauben und andere Beschläge: Der Bausatz enthält auch alle anderen für die Befestigung erforderlichen Komponenten, von Schrauben bis zu Muttern. Ebenfalls enthalten sind Messingeinsätze für Kunststoffbefestigungen sowie Wellen und Lager, die zur Verbindung mit den Riemenscheiben benötigt werden.
- Kabel für Motoren made in Italy: FROR blaues 4x0,5 Kabel. FROR sind flexible mehradrige Kabel für die Energie-, Signal- und Steuerübertragung. PVC-isoliert und PVC-ummantelt. Die wichtigsten Merkmale von FROR-Kabeln sind: keine Flammenausbreitung, keine Brandausbreitung, geringere Emission von Rauch, giftigen und korrosiven Gasen. Sie eignen sich für die Übertragung von Signalen und Befehlen zur Verbindung von Mess- und Steuerungssystemen mit digitaler oder analoger Signalübertragung im Freien, wo ein erhöhter Schutz gegen Witterungseinflüsse und insbesondere gegen ultraviolette Strahlen erforderlich ist. Aufgrund ihrer Flexibilität können sie auch in Stopfbuchsenketten eingebaut werden.
Hinweis zur Montage
- In diesem dritten step für den Zusammenbau des Druckers Voron 2.4 r2 muss auf den korrekten Zusammenbau der Teile, wie in der Anleitung angegeben, geachtet werden. Besondere Vorsicht ist bei der Ausrichtung der verschiedenen z drives in Bezug auf die zuvor auf den Profilen montierten Linearführungen geboten. Ein falsch ausgerichteter Zusammenbau führt dann dazu, dass man alles auseinandernehmen und wieder zusammenbauen muss.
- Bei der Installation der Motoren muss auf die Ausrichtung des Kabelauslasses geachtet werden.
- Für die Befestigung der Schrauben an den Kunststoffen liegen dem Bausatz Madenschrauben aus Messing bei. Diese Gewindeeinsätze haben ein spezielles Spiralprofil, um den bestmöglichen Halt zu gewährleisten. Beim heißen Einsetzen der Schrauben in die Kunststoffteile ist Vorsicht geboten; sie müssen mit Hilfe eines Tischlötkolbens senkrecht zur Oberfläche eingesetzt werden, da sich sonst die Schrauben beim Befestigen verdrehen.
- Kunststoffteile sind standardmäßig nicht enthalten, können aber optional ausgewählt werden. Wenn sie ausgewählt werden, werden alle strukturellen und ästhetischen Teile zur Verfügung gestellt. Um ein Maximum an Qualität zu erreichen, haben wir die Auswahl auf zwei Materialien beschränkt: Nylon Carbon und ASA. Ersteres weist hervorragende physikalisch-mechanische Eigenschaften auf, während letzteres, ein vollwertiger Ersatz für ABS, optimierte mechanische Eigenschaften und UV-Beständigkeit aufweist und eine breite Palette von Farben ermöglicht.
Wir haben die Formteile in drei Gruppen unterteilt: STRUKTURELL - PRIMÄR - SEKUNDÄR
Mit diesen Kombinationen können Sie aus mehr als 200 Farbkombinationen ein einzigartiges Exemplar erhalten. Die Personalisierung macht Ihr Voron 2.4 persönlich und repräsentativ für Ihren Stil!
- Die Kabel für die Motoren von Wantai werden in Italien hergestellt. Die Kabel und Stecker werden separat zum Crimpen geliefert.AlsOption besteht die Möglichkeit, die Kabel bereits verdrahtet und versiegeltfür den Anschluss an die Platine Duet3Dzu erhalten.
Voron 2.4: eine Einführung
Der Voron 2.4 ist ein beweglicher 3D-Drucker von CoreXY mit fester Druckplatte, entworfen von Voron Design. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen maßgeschneiderte Komponenten geschaffen, die optimale Zuverlässigkeit und Leistung bieten.
Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:
Bausatz Voron 2.4 250 mm → 250x250x250 mm
Bausatz Voron 2.4 300 mm → 300x300 mm
Bausatz Voron 2.4 350 mm → 350x350x350 mm
Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.
Willst du deinen eigenen 3D-Drucker Voron 2.4 bauen?
Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.
Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Aufbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.
Warum ein Voron 2.4 Kit kaufen?
Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vieles mehr.
Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt ohne besondere Schwierigkeiten unterbrechen und wieder aufnehmen können.
Wir haben einige der Schritte im offiziellen Leitfaden Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.
Werfen Sie einen Blick auf unseren BLOG:
https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13
Der Bausatz enthält (BOM STEP 3 V2.4 250 mm) :
36 x Messing-Gewindeeinsatz M3 - 3x4x5 mm

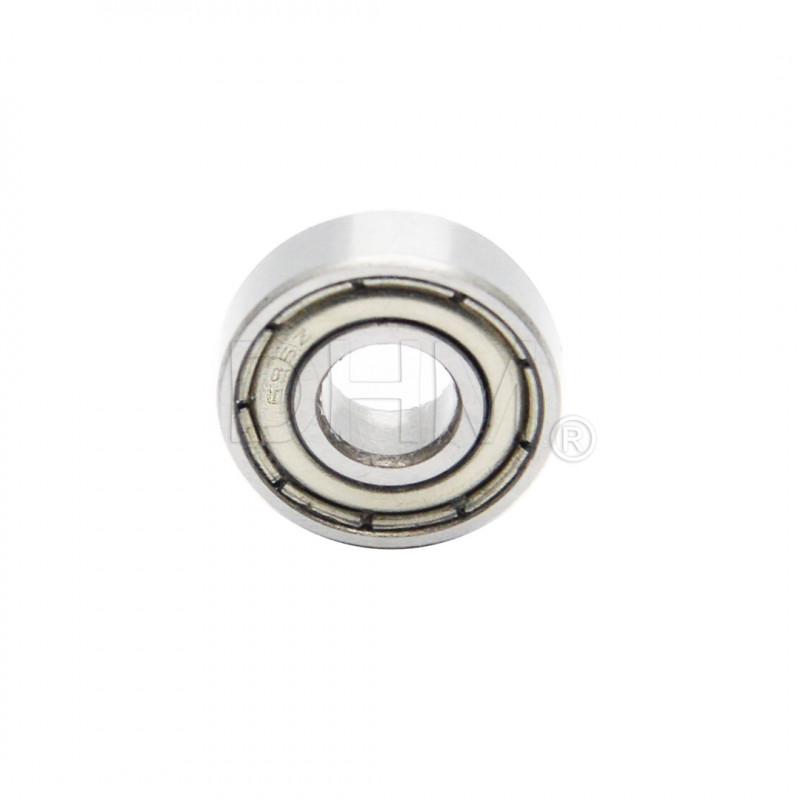

12 x Radial-Mikrokugellager 625ZZ
1 x Gehärteter und geschliffener Wellensatz Ø 5 mm für Voron 2.4
4 x GT2 Riemenscheibe Ø 5 mm 80 Zähne H6 - schwarz
4 x GT2 Riemenscheibe Ø 5 mm 20 Zähne H10 - Farbe schwarz
16 x Stahl-Unterlegscheibe 5x10x1 mm
4 x GT2 Neoprenriemen geschlossen H 6 mm 94 Zähne 188 mm
24 x Verzinkte Zylinderkopfschraube 3x40
4 x Verzinkte Sechskantmutter M5
12 x verzinkte Innensechskantschraube 3x8 (für Füße)
4 x Schwarzer Anti-Rutsch-Fuß
4 x 5x16 verzinkte Zylinderkopfschraube (für Füße)
4 x 42BYGHW817-X1 1,7A 1,8° Schrittmotor WANTAI NEMA 17
4 x FROR BLAUES AUSSENKABEL 4x0,5
4 x GT2 Riemenscheibe Ø 5mm 16 Zähne H6 - Farbe schwarz
1 x Kunststoff für Flaschenzugposition - PETG
12 x 3x8 verzinkte Zylinderkopfschraube (für Motoren)
8 x Zylinderkopfschraube mit verzinktem Sockel 5x10 (zur Befestigung von Motoren)
8 x Zylinderkopfschraube mit verzinktem Innensechskant 5x40 (zur Befestigung z drive am Rahmen)
24 x Mutter mit Feder zur Nachmontage - Stahl Serie 5 - Gewinde M5
4 x GT2 SYNCHRONOUS Riemenscheibe Ø 5mm 20 Zähne H10 - Farbe schwarz
4 x Zylinderkopfschraube mit verzinktem Innensechskant 5x30 (für Riemenscheibe z idler)
4 x Zylinderkopfschraube mit verzinktem Sockel 3x16 (für Riemenspannung)
4 x Verzinkte Sechskantmutter M3
8 x Zylinderkopfschraube mit verzinkter Muffe 5x30 (z idler)
1 x Inbusschlüssel 1,5 mm - ISO 2936 - DIN 911 - Stahl verzinkt
1 x Inbusschlüssel 2 mm - ISO 2936 - DIN 911 - Stahl, verzinkt
1 x Inbusschlüssel 2,5 mm - ISO 2936 - DIN 911 - Stahl, verzinkt
1 x Inbusschlüssel 3 mm - ISO 2936 - DIN 911 - Stahl, verzinkt
1 x Inbusschlüssel 4 mm - ISO 2936 - DIN 911 - Stahl verzinkt
OPTIONAL: Kunststoffbausatz Z DRIVE
OPTIONAL: Verdrahtete Motorkabel
Prüfen Sie verwandte Produkte auf STEP next und previous!
Die STEP 3 ist für alle 3 Größen identisch: 250 mm - 300 mm - 350 mm. Sie sind jedoch im Katalog getrennt, um die Suche für den Benutzer zu erleichtern.
