Voron 2.4 STEP 4: A/B Drives & A/B Idlers
Dieses vierte step für den Bau Ihres Voron 2.4 besteht aus den Komponenten für den Zusammenbau von A-drive und B-drive und den dazugehörigen A-idler und B-idler.
Die Hauptkomponenten sind also Riemenscheiben, Lager und Motoren.
Die Blöcke A-drive und B-drive müssen dann mit den Blöcken A-idler und B-idler im nächsten step über die Aluminiumprofile, aus denen das gantry besteht, verbunden werden. Diese 4 Blöcke werden an den 4 Ecken des gantry installiert und sorgen dann für die korrekte Bewegung des XY-Kernsystems des 3D-Druckers Voron 2.4.
Was sind die Merkmale dieses STEP 4?
- Riemenscheiben: Der Bausatz step Voron 2.4 enthält die Riemenscheiben für die Bewegungsübertragung. Es handelt sich um GT2-Riemenscheiben, die in schwarz eloxiertem Aluminium geliefert werden.
- Motoren: in diesem step sind die 2 Motoren für das drives Kern-XY-System enthalten. Wir verwenden Wantai nema 17 1,8°-Motoren, Schrittmotoren, die perfekt für den Einsatz in 3D-Druckern geeignet sind. Sie verfügen über einen rapido Stecker für eine einfache Installation und einen möglichen späteren Austausch ohne Neuverkabelung.
- Schrauben und andere Beschläge: Der Bausatz enthält auch alle anderen für die Befestigung erforderlichen Komponenten, von Schrauben bis zu Muttern. Ebenfalls enthalten sind Messingeinsätze für Kunststoffbefestigungen sowie die für Riemenantriebe erforderlichen Flanschlager.
- Motorkabel made in Italy: FROR blaues 4x0,5 Kabel. FROR sind flexible mehradrige Kabel für die Energie-, Signal- und Steuerübertragung. PVC-isoliert und PVC-ummantelt. Die wichtigsten Merkmale von FROR-Kabeln sind: keine Flammenausbreitung, keine Brandausbreitung, geringere Emission von Rauch, giftigen und korrosiven Gasen. Sie eignen sich für die Übertragung von Signalen und Befehlen zur Verbindung von Mess- und Steuerungssystemen mit digitaler oder analoger Signalübertragung im Freien, wo ein erhöhter Schutz gegen Witterungseinflüsse und insbesondere gegen ultraviolette Strahlen erforderlich ist. Aufgrund ihrer Flexibilität können sie auch in Stopfbuchsenketten eingebaut werden.
Hinweis zur Montage
- In diesem vierten step für den Zusammenbau des Druckers Voron 2.4 r2 muss auf den korrekten Zusammenbau der Teile, wie in der Anleitung angegeben, geachtet werden. Insbesondere muss darauf geachtet werden, mit welcher Kraft die Schrauben, die die Lager und Riemenscheiben halten, angezogen werden, da dies das mehr oder weniger erzwungene Gleiten des Riemens bestimmt. Außerdem muss auf die verschiedenen geformten Kunststoffblöcke geachtet werden, da sie Referenzen haben, die nur eine Ausrichtung der Teile zulassen; sie können beim Zusammenbau nicht vertauscht werden.
- Bei der Installation der Motoren muss auf die Ausrichtung des Kabelauslasses geachtet werden.
- Dem Bausatz liegen Madenschrauben aus Messing zur Befestigung der Kunststoffteile bei. Diese Gewindeeinsätze haben ein spezielles Spiralprofil, um die bestmögliche Abdichtung zu gewährleisten. Sie sind aus hochwertigem Messing gefertigt und verfügen über eine hervorragende Wärmeleitfähigkeit und Korrosionsbeständigkeit.
- Kunststoffe sind nicht standardmäßig enthalten, können aber als Option ausgewählt werden. Bei Auswahl werden alle strukturellen und ästhetischen Teile bereitgestellt. Um ein Maximum an Qualität zu erreichen, haben wir die Auswahl auf zwei Materialien beschränkt: Nylon Carbon und ASA. Ersteres verfügt über hervorragende physikalisch-mechanische Eigenschaften und letzteres, ein vollwertiger Ersatz für ABS, hat optimierte mechanische Eigenschaften, ist UV-beständig und ermöglicht eine breite individuelle Farbgestaltung. Wir haben die Formteile in drei Gruppen unterteilt: STRUKTURELL - PRIMÄR - SEKUNDÄR. Mit diesen Kombinationen können Sie aus mehr als 200 Farbkombinationen ein einzigartiges Exemplar erhalten. Die Personalisierung macht Ihr Voron 2.4 persönlich und repräsentativ für Ihren Stil!
- Die Kabel für die Motoren von Wantai werden in Italien hergestellt. Die Kabel und Stecker werden separat zum Crimpen geliefert. Als Option besteht die Möglichkeit, die Kabel bereits verdrahtet und versiegelt für den Anschluss an die Platine Duet3D zu erhalten.
Voron 2.4: eine Einführung
Der Voron 2.4 ist ein beweglicher 3D-Drucker von CoreXY mit fester Druckplatte, entworfen von Voron Design. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen kundenspezifische Komponenten entwickelt, die optimale Zuverlässigkeit und Leistung bieten.
Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:
Bausatz Voron 2.4 250 mm → 250x250x250 mm
Bausatz Voron 2.4 300 mm → 300x300 mm
Bausatz Voron 2.4 350 mm → 350x350x350 mm
Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.
Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?
Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.
Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Aufbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.
Warum ein Voron 2.4 Kit kaufen?
Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vieles mehr.
Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt unterbrechen und ohne besondere Schwierigkeiten wieder aufnehmen können.
Wir haben einige der Schritte im offiziellen Leitfaden Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.
Werfen Sie einen Blick auf unseren BLOG:
https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13
Der Bausatz enthält (BOM STEP 4 V2.4):
4 x Stahl-Unterlegscheibe 5x10x1 mm
4 x Flanschlager F695ZZ
2 x Verzinkte Sechskantmutter M5
2 x verzinkte Innensechskantschraube 3x40
2 x Verzinkte Unterlegscheibe 3x7 mm für M3-Schraube
2 x Verzinkte Zylinderkopfschraube 5x40 (A idler + B idler)
2 x Zylinderkopfschraube mit verzinktem Sockel 5x30 (A drive)
6 x Stahl-Unterlegscheibe 5x10x1 mm (A drive)
6 x Flanschlager F695ZZ (A drive)
2 x 5x30 verzinkte Zylinderkopfschraube (B drive)
6 x Stahl-Unterlegscheibe 5x10x1 mm (B drive)
6 x Flanschlager F695ZZ (B drive)
6 x 3x30 verzinkte Innensechskantschraube (für Motorverriegelung)
4 x Messing-Gewindeeinsatz M3 - 3x4x5 mm
1 x Kunststoff-Rollenposition - PETG
2 x 42BYGHW817-X1 1,7A 1,8° Schrittmotor WANTAI NEMA 17

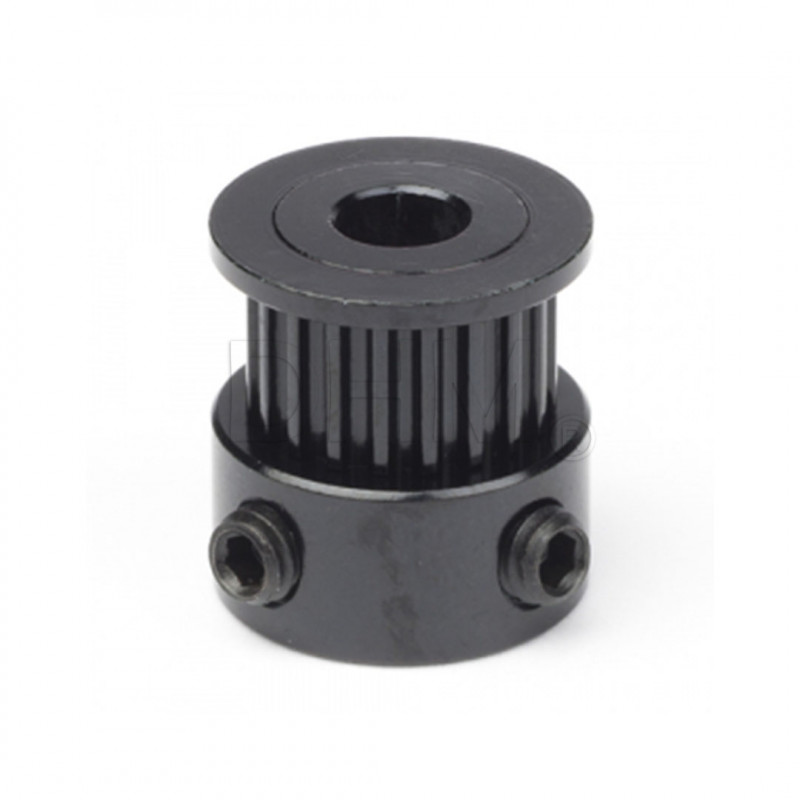

2 x GT2 Riemenscheibe Ø 5mm 20 Zähne H6 - schwarz
4 x FROR BLAUES AUSSENKABEL 4x0,5
1 x Inbusschlüssel 2,5 mm - ISO 2936 - DIN 911 - Stahl verzinkt
1 x Inbusschlüssel 3 mm - ISO 2936 - DIN 911 - Stahl, verzinkt
1 x Inbusschlüssel 4 mm - ISO 2936 - DIN 911 - Stahl verzinkt
OPTIONAL: Kunststoffbausatz A / B DRIVE
OPTIONAL: Verdrahtete Motorkabel
Prüfen Sie verwandte Produkte auf STEP next und previous!
Die STEP 4 ist für alle 3 Größen identisch: 250 mm - 300 mm - 350 mm. Sie sind jedoch im Katalog getrennt, um die Suche für den Benutzer zu erleichtern.
