Voron 2.4 STEP 2: Tabelle drucken
Dieses zweite step für den Aufbau Ihres Voron 2.4 besteht aus den Komponenten für den Aufbau der Druckbasis und der beheizten Walze.
Der Druckersockel Voron 2.4 ruht auf dem im ersten Montageschritt montierten Aluminiumrahmen:
https://www.dhm-online.com/voron-2-4/10533-kit-voron-24-350-mm-step-step-1-frame-linear-rail.html
Sie übernehmen nun die Verantwortung für die verschiedenen Komponenten, um einen hochwertigen, kompromisslosen Druckplan zu erstellen.
Die Highlights dieser step sind sicherlich die rektifizierte Aluminiumplatte, der beheizte Silikontampon mit integrierter Sicherheitsthermosteuerung bei 150°C, die magnetische Haftfolie und die harmonische Stahlplatte mit beidseitiger PEI-Beschichtung, die als Druckfläche dient.
Was sind die Merkmale dieses STEP 2?
- Beidseitig geschliffene Aluminiumplatte EN AW 5083: CNC-gefräst mit Schlitzen und Löchern nach dem offiziellen Muster Voron. Bitte beachten Sie, dass die Schutzfolie entfernt werden muss, bevor sie verwendet werden kann. Wir empfehlen die Verwendung von Schrauben mit niedrigem Kopf für die Installation, damit sie nicht aus dem Boden herausragen.
- Silikonkissen: Das Arlon®-Silikonkissen hat einen integrierten Temperaturfühler (Thermistor EPCOS100K), der an die verwendete Elektronik angeschlossen wird. Außerdem verfügt es über ein 150°C-Thermostatrelais. Sie erreicht 100 °C in nur wenigen Minuten, so dass selbst die Aufheizphase vor dem Druck von Technopolymeren, die Oberflächentemperaturen im Bereich von 120 °C erfordern, schnell erfolgen kann.
Die Silikonplatte wird mit 3M-Kleber zur Befestigung an der Aluminiumplatte geliefert.
An den Seiten der Silikonplatte sind Schlitze angebracht, um die Befestigungsschrauben individuell anbringen zu können. Die besondere Form dieser Platte garantiert eine maximale Abdeckung der Fläche der als Unterlage verwendeten Aluminiumplatte.
- 125°C 15A 250V Thermosicherung zur zusätzlichen Absicherung gemäß offizieller Auslegung Voron
- KABEL FS17 1 GV - Seil FS17 1X1 G/V zur Erdung des Druckbetts (ABSOLUT ERFORDERLICHE Installation, da Sie mit Wechselstrom arbeiten)
- Magnettafel für 3D-Drucker - Magnetträger mit 3M-Haftung: anisotropes und mehrfach magnetisiertes Magnetblech, 1 mm dick. Kann mit einer Betriebstemperatur von 130°C (bis zu Spitzenwerten von 200°C) verwendet werden.
- Harmonischer Stahl + PEI doppelseitig: eine strukturierte und eine glatte Seite, die je nach Druckanforderungen verwendet werden können.
Hinweis zur Montage
- Wir liefern in diesem step auch die im offiziellen Design Voron empfohlene Thermosicherung. Dieser muss in Reihe mit der 220-V-Stromversorgung des Silikonpads installiert werden (siehe PDF-Installationsanleitung). Obwohl das Silikonheizkissen über eine eingebaute Steuerung verfügt, ist Sicherheit nie genug. Wenn z. B. der Thermistor durchbrennt, wenn die Platine den Temperaturfühler nicht richtig erkennt, wenn der Thermistor bei der Programmierung falsch kodiert wurde, kann dies zu einer Überhitzung des Kreisels mit allen damit verbundenen Risiken führen. In diesem Fall kommt der in das Silikonkissen integrierte Thermostat ins Spiel, der die Erwärmung blockiert, indem er den Stromfluss unterbricht und ihn zurücksetzt, sobald die Temperatur wieder innerhalb der Grenzwerte liegt. Die Thermosicherung hingegen Wenn 125 °C erreicht werden, brennt sie durch und unterbricht den Stromfluss. Sie muss daher ersetzt werden, wenn sie aufgrund einer Fehlfunktion ausfällt.
- Wir empfehlen, eine Isolierschicht zwischen der Heizplatte und dem Boden des Geräts anzubringen. Dadurch vergrößert sich der thermische Abstand zwischen dem Druckbereich und dem darunter liegenden Teil, auf dem die Elektronik montiert ist. Außerdem verbessert sie die gleichmäßige Verteilung der Wärme auf der Platte. Die Isolierschicht muss aus einem Material bestehen, das für die Temperaturen der Heizplatte, mit der sie in Berührung kommt, geeignet ist.
- Zum Lieferumfang dieses STEP 2 gehört auch die "Deckplatte". Es handelt sich um eine lasergeschnittene PMMA-Platte, die mit den notwendigen Löchern und Schlitzen für den Einbau gemäß der offiziellen Anleitung Voron versehen ist. Im Gegensatz zu den anderen Paneelen sollte es bei der Montage des Drucktisches installiert werden. Da er sich im Zwischenraum zwischen der Walze und der Elektronik befindet, kann er nicht nachträglich montiert werden. Da sie aus PMMA besteht, bietet sie eine Isolierung zwischen der Heizplatte und den DIN-Schienen, auf denen die Elektronik befestigt ist.
Voron 2.4: eine Einführung
Der Voron 2.4 ist ein beweglicher 3D-Drucker von CoreXY mit fester Druckplatte, entworfen von Voron Design. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen kundenspezifische Komponenten entwickelt, die optimale Zuverlässigkeit und Leistung bieten.
Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:
Bausatz Voron 2.4 250 mm → 250x250x250 mm
Bausatz Voron 2.4 300 mm → 300x300 mm
Bausatz Voron 2.4 350 mm → 350x350x350 mm
Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.
Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?
Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.
Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Zusammenbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.
Warum ein Voron 2.4 Kit kaufen?
Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vieles mehr.
Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt ohne besondere Schwierigkeiten unterbrechen und wieder aufnehmen können.
Wir haben einige der Schritte in der offiziellen Anleitung Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.
Werfen Sie einen Blick auf unseren BLOG:
https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13
Der Bausatz enthält (BOM STEP 2 V2.4 350 mm):
1 x Thermosicherung 125°C 15A 250V
1 x Verzinkte Innensechskantschraube 4x10 (für Sicherung)
1 x Wärmeleitpaste
1 x Verzinkte Zylinderkopfschraube 4x6 (für Erdung)
1 x RF-M4 - RED EYE CAP Schraube 4mm
1 x FS17 1 GV - FS17 ROPE 1X1.5 G/V
1 x Geschliffene Aluminiumplatte EN AW 5083
4 x M4 Rändelmutter - Platteneinsteller
4 x Federmutter für die Nachmontage - Stahl Serie 5 - Gewinde M4
4 x Verzinkte Zylinderkopfschraube 4x20
1 x 3D Drucker Heizplatte 350x350 mm 220V AC 750W mit Thermostat 150°C
1 x PEI-Oberfläche mit einer strukturierten Seite und einer glatten Seite

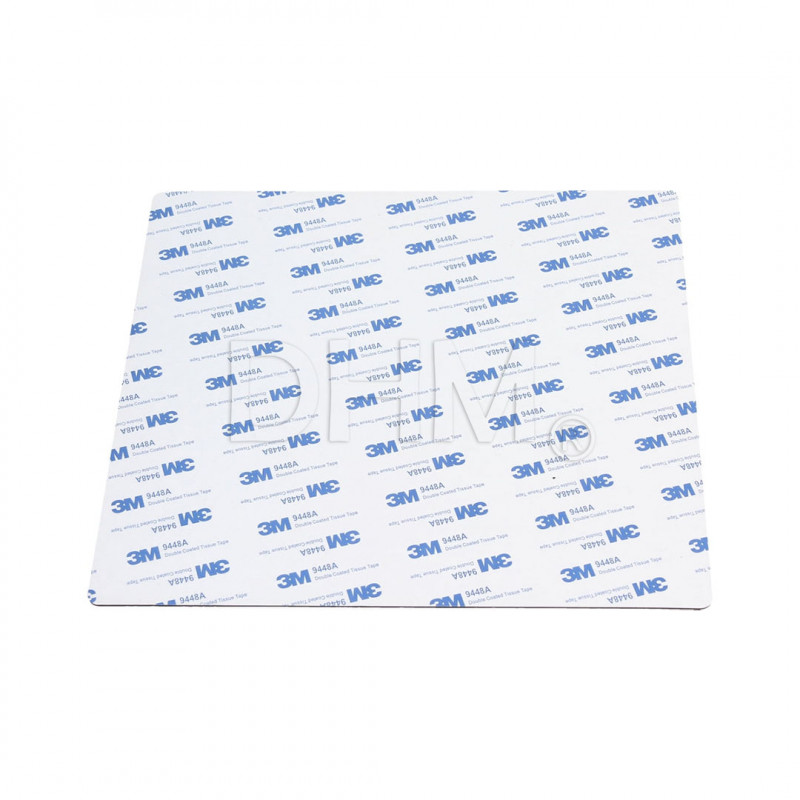

1 x Magnetisches Deck für 3D-Drucker - magnetischer Sockel mit 3M-Kleberückseite
1 x Deckplatte
1 x 35x7,5 mm verzinkter Stahl, niedrige Omega-Schiene - DIN-Schiene (46cmx2St.)
4 x 5x10 verzinkte Zylinderkopfschraube
4 x Mutter mit Feder zur Nachmontage - Stahl Serie 5 - Gewinde M5
4 x 5x15 mm verzinkte Unterlegscheibe für M5-Schrauben
1 x Inbusschlüssel 2,5 mm - ISO 2936 - DIN 911 - Stahl, verzinkt
1 x Inbusschlüssel 3 mm - ISO 2936 - DIN 911 - Stahl verzinkt
Prüfen Sie verwandte Produkte auf STEP später und früher!
