Voron 2.4 STEP 7: Afterburner & Hot end Mosquito Magnum
Dieses siebte step für den Bau Ihres Voron 2.4 r2 besteht aus den Komponenten für die Extruderbaugruppe undhot end. Das Voron 2.4 DHM Kit hat die Standard-Extruder-Baugruppe vonAfterburner mit den originalen Bondtech Getrieben. Der Afterburner Kopf besteht aus 3 Hauptteilen:
- Das Uhrwerk, ein direkt angetriebener Extruder mit zwei Antriebsgetrieben,
- Die hot end Baugruppe, die je nach Art der verwendeten hot-end individuell gestaltet werden kann,
- Die Kühleinheit, die standardmäßig eine Abdeckung mit 2 Lüftern, einem axialen und einem radialen, umfasst.
Die 3 Blöcke werden dann entlang der X-Achse an den Linearführungsschlitten gehängt.
Es handelt sich um eine sehr kompakte und solide Extrudereinheit des Typs direct drive, die dank ihrer Konstruktion mit einer hohen Arbeitsgeschwindigkeit fahren kann.
Es können verschiedene Arten von hot-end eingebaut werden. Wir schlagen in dieser Variante dashot end Mosquito Magnum von Slice Engineering vor. Er ist ideal für alle, die mit Technopolymerdrucken bei bis zu 300°C mit dem mitgelieferten Thermistor die nächste Stufe erreichen wollen, mit maximaler Druckauflösung dank der Bimetallic Heat Break™ Technologie, mit einer minimalen Masse, die auf gantry für maximale X-Y-Beschleunigung angebracht werden muss.
Was sind die Merkmale dieser STEP 7?
- Afterburner (Direkt drive): Wir bevorzugen das System Direct Drive (im Vergleich zu bowden), da es den Druck einer breiteren Palette von Materialien (einschließlich flexibler Materialien) ermöglicht. Der Druckkopf Afterburner ermöglicht, obwohl es sich um ein direktes drive System handelt, hohe Geschwindigkeiten und Beschleunigungen während des Auftrags. Dies ist vor allem auf die extreme Kompaktheit des Blocks zurückzuführen.
- Extruder (Antriebssystem) BMG - Bondtech mini geared: Original Bondtech® Teilesatz mit CNC-gefrästen Antriebszahnrädern aus gehärtetem Stahl mit Nickelbeschichtung. Superscharfe Zähne für maximalen Halt auf dem Filament. Der Bondtech BMG® mit seinen präzisionsgefertigten Getrieben und der internen Übersetzung von 3:1 ermöglicht ein hohes Drehmoment und eine kompakte Leistung für alle Ihre Anwendungen. Egal, ob Sie hochauflösende Drucke mit kleinen Düsen oder High-Flow-Drucke mit großen Düsen benötigen, das optimierte Übersetzungsverhältnis in Kombination mit den Antriebsrädern garantiert Präzision und sorgt für unübertroffene Schubkraft und blitzschnellen Rückzug. Darüber hinaus garantiert die Dual-Drive Technologie von Bondtech einen ununterbrochenen Materialfluss auch unter schwierigsten Bedingungen. Dies ermöglicht die Verwendung vieler verschiedener Materialkonsistenzen: von "glattem" Nylon über weiches TPU bis hin zu hochfesten Filamenten wie Kohlenstofffüllstoffen.

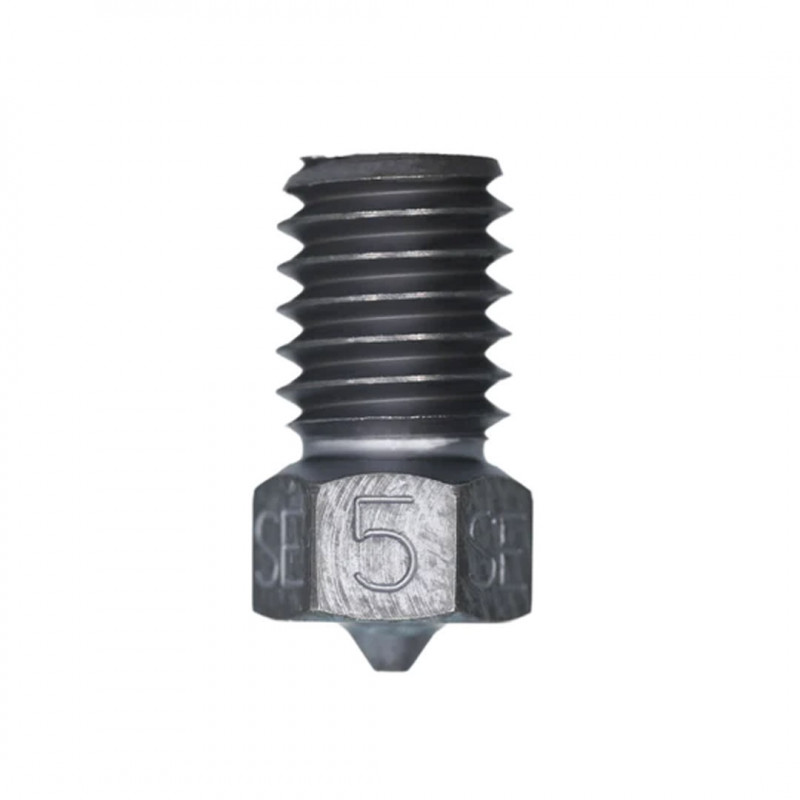

- Hot end (Fixiereinheit): Mosquito Magnum von Slice Engineering, ausgestattet mit einem 300°C-Thermistor, einer 50W Slice Engineering Kartusche und einer Vanadium-Düse, mit der die meisten auf dem Markt erhältlichen 3D-Druckfilamente gedruckt werden können. Ebenfalls enthalten sind Zubehörteile wie der Nozzle Torque Wrench 1,5 Nm zum Befestigen und Wechseln der Düsen und Boron Nitride Paste, eine Wärmeleitpaste zur Verbesserung der Leitfähigkeit. Ein Upgrade ist durch den Einbau eines pt1000-Thermistors möglich, um 500°C zu erreichen.
Montagehinweis
- Wie oben erläutert, besteht derAfterburner aus 3 Grundteilen (Antrieb, Fixiereinheit und Lüfter), die austauschbar sind, so dass Sie Ihren Extruder an Ihre Druckanforderungen anpassen können. Allerdings muss auf die verschiedenen Montageschritte geachtet werden. Es gibt eine genaue Reihenfolge für den Zusammenbau und die Demontage des gesamten Blocks, daher sollten Sie die beiliegende Anleitung sorgfältig befolgen.
- Insbesondere muss auf die Ausrichtung der Kabel von Lüfter, Motor und hot-end geachtet werden, da sie genau positioniert werden müssen, um zwischen den Kunststoffteilen, die sie tragen, hindurchgeführt und dann seitlich verriegelt werden zu können.
- Dem Bausatz liegen Messingdübel bei, die in die Kunststoffteile eingesteckt werden. Achten Sie darauf, dass sie senkrecht zu den Formteilen montiert werden und prüfen Sie nach dem Einbau ihren effektiven Halt. DieAfterburner ist ein wesentliches Bauteil für den Druck und gleichzeitig ein komplexes Bauteil. Die verschiedenen Teile, aus denen sie besteht (einige davon sind wirklich sehr klein), müssen perfekt zusammenpassen und einrasten, so dass Sorgfalt und Präzision bei der Montage erforderlich sind.
- Kunststoffe sind nicht standardmäßig enthalten, können aber als Option ausgewählt werden. Für diesen Teil des Druckers, in dem hohe Temperaturen und mechanische Beanspruchungen herrschen, empfehlen wir dringend die Verwendung von Nylon-Carbon, das Ihnen Garantien in Bezug auf Verschleiß und Haltbarkeit bietet.
- Was dieAfterburner Kabel betrifft, die bei der Zusammenstellung dieser step"in der Luft" bleiben, so können Sie sie auf der nächsten step nachbestellen. Sie können das 1LC-Toolboard von Duet3D erhalten und installieren, das direkt auf demAfterburner positioniert ist und ein sauberes und einfaches Kabelmanagement ermöglicht: Es bietet eine Busverbindung zum Motherboard über ein einziges Kabel.
- Darüber hinaus wird es zu einem späteren Zeitpunkt möglich sein, je nach Bedarf verschiedene Lüftermods zu integrieren, die eine massivere Kühlung als die Standardkonfiguration ermöglichen. Dies ist besonders nützlich, wenn ein hoher Druckfluss erforderlich ist. Diese Mods lassen sich dank des 3-teiligen, austauschbaren Blockdesigns noch einfacher installieren.
