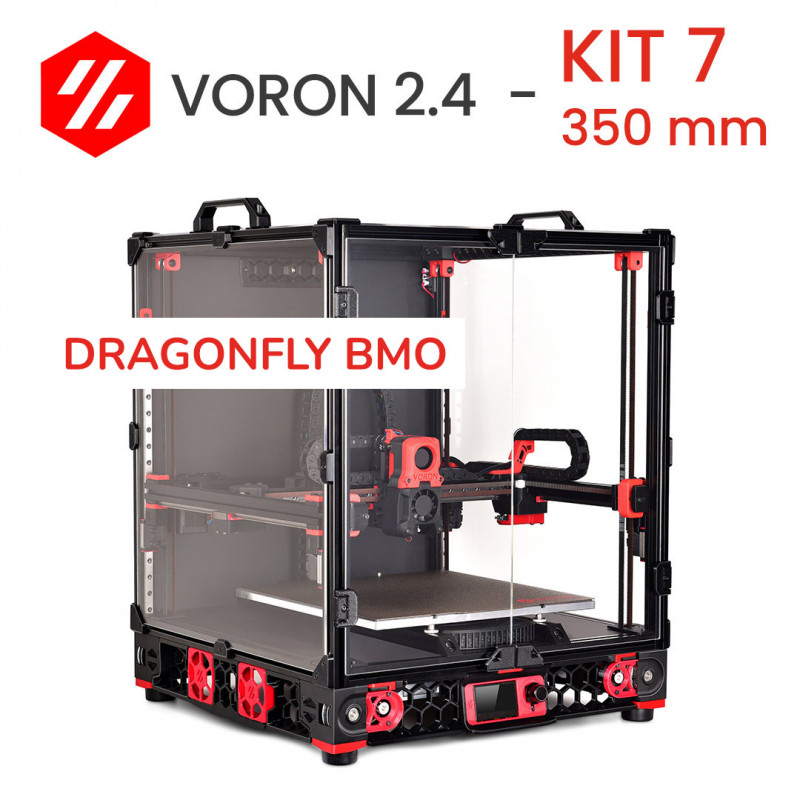

Voron 2.4 STEP 7: Afterburner & Hot end Dragonfly BMO
Dieses siebte step für den Bau Ihres Voron 2.4 r2 besteht aus den Komponenten für die Extruderbaugruppe undhot end. Das Voron 2.4 DHM Kit hat dieAfterburner Extruderbaugruppe mit den originalen Bondtech Getrieben als Standard. Der Afterburner Kopf besteht aus 3 Hauptteilen:
- Das Uhrwerk, ein direkt angetriebener Extruder mit zwei Antriebsgetrieben,
- Die hot end Baugruppe, die je nach Art der verwendeten hot-end individuell gestaltet werden kann,
- Die Kühleinheit, die standardmäßig eine Abdeckung mit 2 Lüftern, einem axialen und einem radialen, umfasst.
Die 3 Blöcke werden dann entlang der X-Achse an den Linearführungsschlitten gehängt.
Es handelt sich um eine sehr kompakte und solide Extrudereinheit des Typs direct drive, die dank ihrer Konstruktion mit einer hohen Arbeitsgeschwindigkeit fahren kann.
Es können verschiedene Arten von hot-end eingebaut werden. Wir schlagen in dieser Variante diehot end Dragonfly BMO (Phaetus) vor - für diejenigen, die ein Einsteigermodell hot-end wünschen, das aber trotzdem zufrieden stellt. Sie können damit viele Materialien drucken, darunter PLA, PETG, ABS, gefüllt, auch dank der großen Auswahl an Düsen, die verwendet werden können.
Was sind die Merkmale dieser STEP 7?
- Afterburner (Direkt drive): Wir bevorzugen das System Direct Drive (im Vergleich zu bowden), da es den Druck einer breiteren Palette von Materialien (einschließlich flexibler Materialien) ermöglicht. Der Druckkopf Afterburner ist zwar ein Direktdrucksystem ( drive), ermöglicht aber hohe Geschwindigkeiten und Beschleunigungen während des Druckvorgangs. Dies ist vor allem auf die extreme Kompaktheit des Blocks zurückzuführen.
- Extruder (Antriebssystem) BMG - Bondtech mini geared: Original Bondtech® Teilesatz mit CNC-gefrästen Antriebszahnrädern aus gehärtetem Stahl mit Nickelbeschichtung. Superscharfe Zähne für maximalen Halt auf dem Filament. Der Bondtech BMG® mit seinen präzisionsgefertigten Getrieben und einer internen Übersetzung von 3:1 ermöglicht ein hohes Drehmoment und eine kompakte Leistung für alle Ihre Anwendungen. Egal, ob Sie hochauflösende Drucke mit kleinen Düsen oder High-Flow-Drucke mit großen Düsen benötigen, das optimierte Übersetzungsverhältnis in Kombination mit den Antriebszahnrädern garantiert Präzision und sorgt für unübertroffene Schubkraft und blitzschnellen Rückzug. Darüber hinaus garantiert die Dual-Drive Technologie von Bondtech einen ununterbrochenen Materialfluss auch unter schwierigsten Bedingungen. Dies ermöglicht die Verwendung vieler verschiedener Materialkonsistenzen: von "glattem" Nylon über weiches TPU bis hin zu hochfesten Filamenten wie Kohlenstofffüllstoffen.
- Hot end (fuser): Dragonfly BMO (Phaetus) mit Heizpatrone, Thermistor und Düse, fertig zum Drucken. Zusätzliche Ersatzdüsen können dem Kit beigefügt werden.
Montagehinweis
- Wie oben erläutert, besteht derAfterburner aus drei Grundteilen (Antrieb, Fixiereinheit und Düsen), die austauschbar sind, so dass Sie Ihren Extruder an Ihre Druckanforderungen anpassen können. Allerdings muss auf die verschiedenen Montageschritte geachtet werden. Es gibt eine genaue Reihenfolge für den Zusammenbau und die Demontage des gesamten Blocks, daher sollten Sie die beiliegende Anleitung sorgfältig befolgen.
- Insbesondere muss auf die Ausrichtung der Kabel von Lüfter, Motor und hot-end geachtet werden, da sie genau positioniert werden müssen, um zwischen den Kunststoffteilen, die sie tragen, hindurchgeführt und dann seitlich verriegelt werden zu können.
- Dem Bausatz liegen Messingdübel bei, die in die Kunststoffteile eingesteckt werden. Achten Sie darauf, dass sie senkrecht zu den Formteilen montiert werden und prüfen Sie nach dem Einbau ihren effektiven Halt. DieAfterburner ist ein wesentliches Bauteil für den Druck und gleichzeitig ein komplexes Bauteil. Die verschiedenen Teile, aus denen sie besteht (einige davon sind wirklich sehr klein), müssen perfekt zusammenpassen und einrasten, so dass Sorgfalt und Präzision bei der Montage erforderlich sind.
- Kunststoffe sind nicht standardmäßig enthalten, können aber als Option ausgewählt werden. Für diesen Teil des Druckers, in dem hohe Temperaturen und mechanische Beanspruchungen herrschen, empfehlen wir dringend die Verwendung von Nylon-Carbon, das Ihnen Garantien in Bezug auf Verschleiß und Haltbarkeit bietet.
- Was dieAfterburner Kabel betrifft, die bei der Zusammenstellung dieser step"in der Luft" bleiben, so können Sie sie auf der nächsten step nachbestellen. Sie können das 1LC-Toolboard von Duet3D erhalten und installieren, das direkt auf demAfterburner positioniert ist und ein sauberes und einfaches Kabelmanagement ermöglicht: Es bietet eine Busverbindung zum Motherboard über ein einziges Kabel.
- Darüber hinaus wird es zu einem späteren Zeitpunkt möglich sein, je nach Bedarf verschiedene Lüftermods zu integrieren, die eine massivere Kühlung als die Standardkonfiguration ermöglichen. Dies ist besonders nützlich, wenn ein hoher Druckfluss erforderlich ist. Diese Mods lassen sich dank des 3-teiligen, austauschbaren Blockdesigns noch einfacher installieren.
Voron 2.4: eine Einführung
Der Voron 2.4 ist ein beweglicher 3D-Drucker CoreXY mit einer festen Druckplatte, der von Voron Design entwickelt wurde. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen kundenspezifische Komponenten entwickelt, die optimale Zuverlässigkeit und Leistung bieten.
Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:
Bausatz Voron 2.4 250 mm → 250x250x250 mm
Bausatz Voron 2.4 300 mm → 300x300 mm
Bausatz Voron 2.4 350 mm → 350x350x350 mm
Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.
Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?
Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.
Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um die Montage zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.
Warum ein Voron 2.4 Kit kaufen?
Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen über die Wahl der Größe, die Art der Elektronik, den Extruder und vieles mehr.
Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz für den Bau eines Druckers Voron, den jeder in seiner eigenen Zeit erstellen kann. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt unterbrechen und ohne besondere Schwierigkeiten wieder aufnehmen können.
Wir haben einige der Schritte in der offiziellen Anleitung Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.
Werfen Sie einen Blick auf unseren BLOG:
https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13
Der Bausatz enthält (BOM STEP 7 V2.4):
1 x Dragonfly Hotend BMO
1 x Verdrahteter Thermistor 100 Kohm NTC 100K 3950
1 x Keramik - Heizpatrone 24V 40 W
1 x Motor Getriebe - Bondtech
1 x BMG Einbausatz für HextrudORT - Bondtech
4 x verzinkte Innensechskantschraube 3x16
2 x Verzinkte Zylinderkopfschraube 3x40
1 x 3D-Drucker PTFE 1,75 mm
4 x Zylinderkopfschraube mit verzinktem Sockel 3x20
4 x Zylinderkopfschraube mit verzinktem Sockel 3x8
6 x Verzinkte Zylinderkopfschraube 3x30
2 x Verzinkte Zylinderkopfschraube 3x12
16 x Messing-Gewindeeinsatz M3 - 3x4x5 mm
1 x Doppellager-Lüfter 40x40x10mm 24V
1 x Turbo bürstenloses Doppellager 40*40*20 mm 24V
1 x 17HS08-1004S-H 1.0A 1.8° Schrittmotor stepper
2 x Schwarzer Nylon-Kabelbinder 100x2,5 mm
1 x Kunststoff für die Position der Riemenscheibe - PETG - enthalten
OPTIONALE Kunststoffbausätze AFTERBURNER
