Flüssigkeitsgekühlter Vz-Extruder für VzBot

Der Vz-HextrudORT ist ein leichter und kompakter Extruder, der ursprünglich von MirageC (Hextrudort) entwickelt wurde. Er wurde angepasst und modifiziert, um die Formbarkeit zu erleichtern und den Schwerpunkt zu senken, damit er in den VzBoT passt.

Es gibt 3 Versionen des Extruders.

• Eine gegossene Version mit normalen BMG-Getrieben
• Eine gegossene Version mit Schneckengetrieben und den restlichen BMG-Getrieben (die gegossene Version bietet auch die Möglichkeit, den Motor höher zu positionieren, um den EVA-Druckkopf 2.3-2.4 zu montieren)
• Eine CNC-Version mit CNC-Zahnrädern. Diese neuen Funktionen sind nicht rückwärtskompatibel mit BMG. Es kann mit einem nema14 Rundmotor und 8- oder 10-Zahn-Getrieben arbeiten.

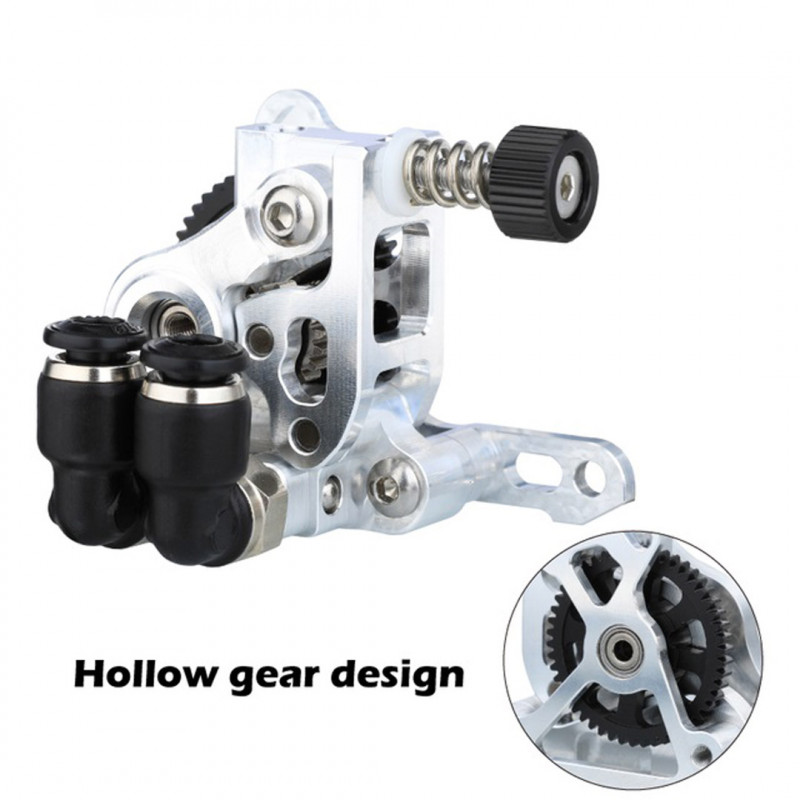

Dieses Produkt ist die CNC-Version. Produziert von Vez in Zusammenarbeit mit Mellow3D. Diese Version ist in Y-Richtung kleiner als die 3D-gedruckten Modelle, wodurch mehr Platz auf der Rückseite des VzBoT Vz-Druckkopfes zur Verfügung steht. Mehr Platz für die Montage eines Motorkühlers oder einer CANbus-Platine für den Druckkopf, etc.

Das Gehäuse des Extruders besteht aus einer 6061er Aluminiumlegierung mit hochpräziser CNC-Bearbeitung, die nicht nur langlebig, sondern auch ultraleicht ist.

Das Zahnradmaterial besteht aus gehärtetem Stahl, der eine lange Lebensdauer gewährleistet. Dieses Zahnrad hat eine geringere Toleranz und weniger Verformung als das spritzgegossene Zahnrad.

Das Metall mit Wärmeleitfähigkeit leitet die Wärme des Motors.

Dieses Modell ist flüssigkeitsgekühlt, da sich auf der Rückseite des Extruders zwei Kanäle befinden. rapido Ein IN-Kanal und ein OUT-Kanal ermöglichen die Steuerung der Extrudertemperatur.

Starke Punkte:

• Hohes Drehmoment und geringes Gewicht: Der Extruder kann mehr Kraft auf das Filament ausüben als andere Geräte. Das bedeutet, dass Sie schneller drucken können, ohne dass es zu Qualitätsverlusten oder Filamentstaus kommt.
• Ganzmetallkonstruktion: hohe Haltbarkeit
• Das Untersetzungsverhältnis des Extruders beträgt 1: 6,25, die Leistung ist 25 % höher als beim Originalmotor mit Untersetzungsverhältnis 1: 5. Verwenden Sie den 8-Zahn-Motor, um den Puls auf 895-905 einzustellen, verwenden Sie 2209 für den Antrieb und der empfohlene Motorstrom ist 0,6 A-1 A
• Kleineres, kompaktes Design mit einem Gewicht von 40 Gramm (ohne Motor)
• Integriertes Getriebe
• Getriebematerial ist gehärteter Stahl
• Das Gehäuse des Extruders besteht aus einer 6061er Aluminiumlegierung
• Stranggepresstes Köperzahndesign
• 8:50 Getriebeübersetzung
• Ganzmetall: CNC-Aluminium

Befestigung

Alle Versionen des Vz-HextrudORT haben das gleiche Befestigungsschema. Sie können von der Unterseite des Extruders mit M3-Schrauben befestigt werden. LGX Lite Der Abstand zwischen den Befestigungslöchern beträgt 19 mm, genau wie bei .

hotendZwischen dem Extruder und . ist ein Stück PTFE-Schlauch erforderlich. Die Länge variiert je nach Extruder und Befestigungsart.

Ausrichten

Es ist wichtig, dass die Welle/das Hauptzahnrad parallel zum Ritzel und zum Hauptkörper ausgerichtet ist. Die vordere Abdeckung und die Rückplatte haben ein geringes Spiel/Toleranz, das bei falscher Ausrichtung zu Taumelproblemen führen kann. Gehen Sie wie folgt vor, um sie korrekt auszurichten:

• Stellen Sie sicher, dass der Spannarm gespannt ist.
• Lösen Sie die 2 Motorbolzen
• Führen Sie das Filament in den Extruder ein und stellen Sie sicher, dass das Filament bis zu den Zahnrädern geladen ist.
• Lösen Sie die 2 Schrauben der vorderen Abdeckung und die 3. vordere Schraube unten rechts.
• Ziehen Sie alle 3 Schrauben fest.
• Stellen Sie die Position des Motors so ein, dass nicht zu viel Druck auf das POM-Zahnrad ausgeübt wird, und ziehen Sie die 2 Schrauben fest. (Wenn das Motorritzel zu fest auf dem POM-Zahnrad sitzt, kann es zu Problemen kommen).

Was ist VzBoT?

VzBoT ist ein 3D-Drucker mit hoher Geschwindigkeit und mittlerer Größe. CoreXY Er basiert auf dem TronXY XS5(A)-Rahmen, lässt sich aber leicht an andere 2020 Aluminium-Strangpressrahmen anpassen.

hotend Seitdem hat sich das VzBoT-Projekt mit CNC-gefrästen Aluminium-Strukturkomponenten und einem maßgeschneiderten Hochleistungsrahmen weiterentwickelt. Das Entwicklungstempo des VzBot-Projekts war blitzschnell, und er ist jetzt einer der schnellsten FDM-3D-Drucker auf dem Markt.

Paket enthält: 1 x flüssigkeitsgekühlter Vz-Extruder - Mellow3D
