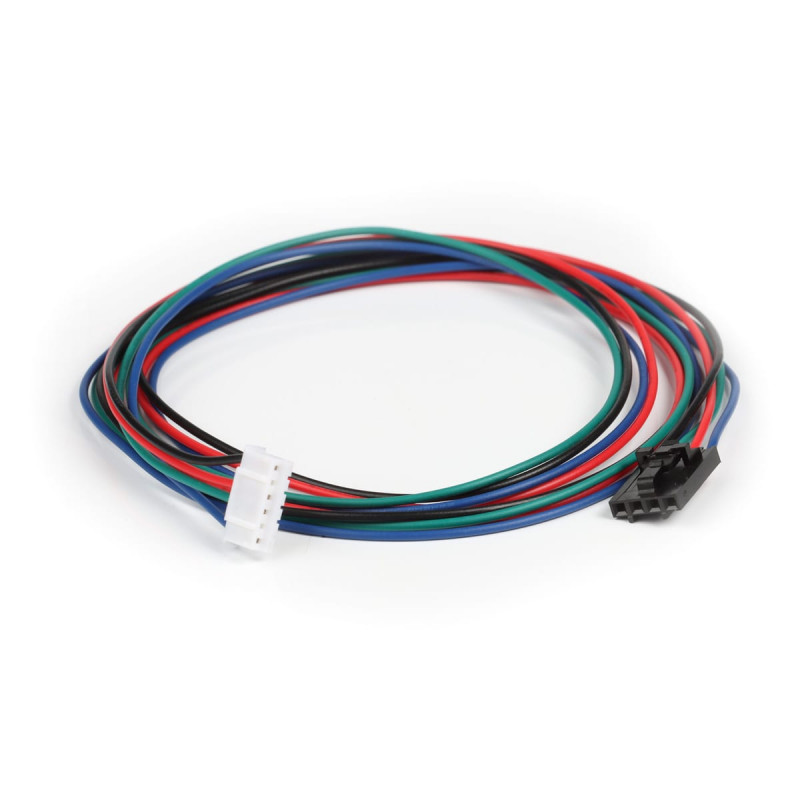

Die Kabellänge beträgt 700 mm, 4-poliger Dupont-Kabelstecker mit Verriegelungsfunktion auf 6-poligen JST-XH6-Stecker.
Dieses Kabel ist standardmäßig für den Nema17-Motor mit 40-mm-Getriebe verdrahtet.
Die spezifizierte Verdrahtung dieses Kabels ist unten dargestellt:
Reglerseite Motorseite
PIN 1 ----------------- PIN
2 ----------------- PIN 4 PIN
3
----------------- PIN 4 ----------------- PIN 6
Wenn dieses Kabel mit dem 25mm Pancake-Motor verwendet wird, muss die Position der beiden mittleren Drähte vertauscht werden, um eine korrekte Verbindung herzustellen.
Reglerseite Motorseite
PIN 1 ----------------- PIN
2 ----------------- PIN
3 ----------------- PIN 4 PIN
4 ----------------- PIN 6
