70 cm Schrittmotorkabel mit 6-poligem JST-XH6-Stecker zum Anschluss von Bondtech-Schrittmotoren.
Erhältlich in 3 Kabelschnittstellenvarianten zum Anschluss an Steuerungen oder andere Schrittmotorkabel.
JST-XH6 ZU JST-PH6 VERBINDUNGSKABEL
Schrittmotorseite
PIN 1 ? A STIFT
2
STIFT 3 ? B
PIN 4 ? C
STIFT 5
STIFT 6?
D
Steuerseite
PIN 1?
B
STIFT 2
STIFT 3?
C
PIN 4?
A
STIFT 5
STIFT 6 ? D
Diese Konfiguration dient als Verlängerungskabel und ermöglicht den Anschluss der 25-mm-Nema17-Pancake-Schrittmotoren an die Creality-Schrittmotorkabel.
Für verschiedene Anwendungen kann es erforderlich sein, einige Drähte zu vertauschen. Vergewissern Sie sich, dass er den Diagrammen für Ihre Anwendung entspricht.
SCHRITTMOTOR-KABEL MIT JST-XH6 ZU PC2510
SEITLICH SCHRITTMOTOR
PIN 1 ? A STIFT
2
STIFT 3 ? B
PIN 4 ? C
STIFT 5
STIFT 6?
D
Steuerseite
PIN 1?
D
PIN 2?
C
PIN 3 ? B
PIN 4 ? A
Dies ist ein Schrittmotorkabel.
Zum Anschluss von Nema17 40mm Schrittmotoren müssen die 2 Drähte in der Mitte vertauscht werden. Für verschiedene Anwendungen kann es erforderlich sein, einige Drähte beizubehalten oder auszutauschen. Vergewissern Sie sich, dass er den Diagrammen für Ihre Anwendung entspricht.

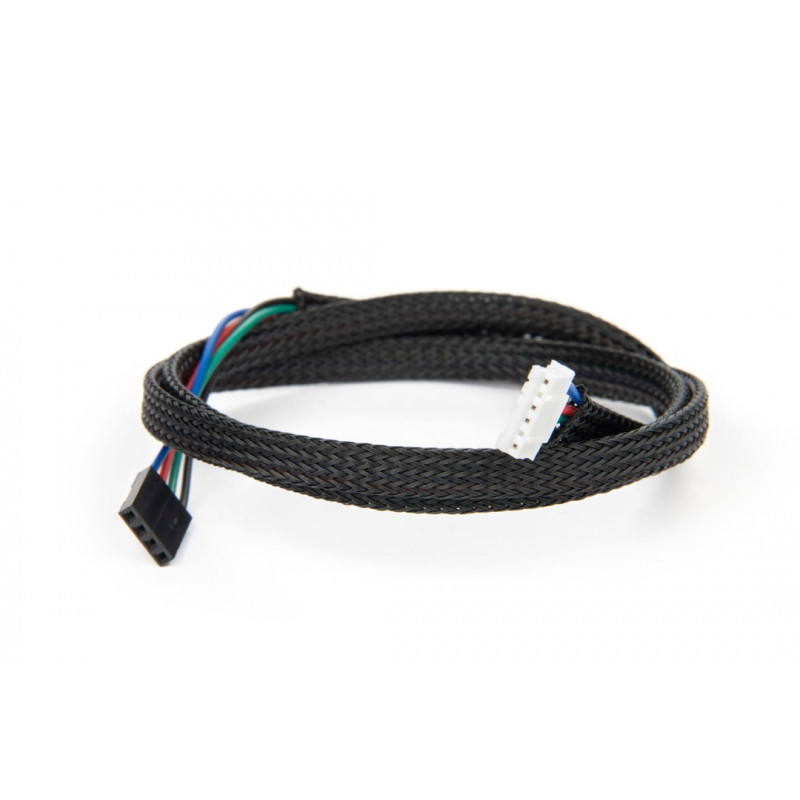

SCHRITTMOTOR KABEL MIT JST-XH6 ZU DUPONT NO LOCK
SCHRITTMOTOR SEITE
PIN 1 ? A STIFT
2
STIFT 3 ? B
PIN 4 ? C
STIFT 5
STIFT 6?
D
Steuerseite
PIN 1?
A
PIN 2 ? B
PIN 3?
C
PIN 4 ? D
Dies ist ein Schrittmotorkabel.
Zum Anschluss von Nema17 40mm Schrittmotoren müssen die 2 Drähte in der Mitte vertauscht werden. Für verschiedene Anwendungen kann es erforderlich sein, einige Drähte beizubehalten oder auszutauschen. Vergewissern Sie sich, dass er den Diagrammen für Ihre Anwendung entspricht.
