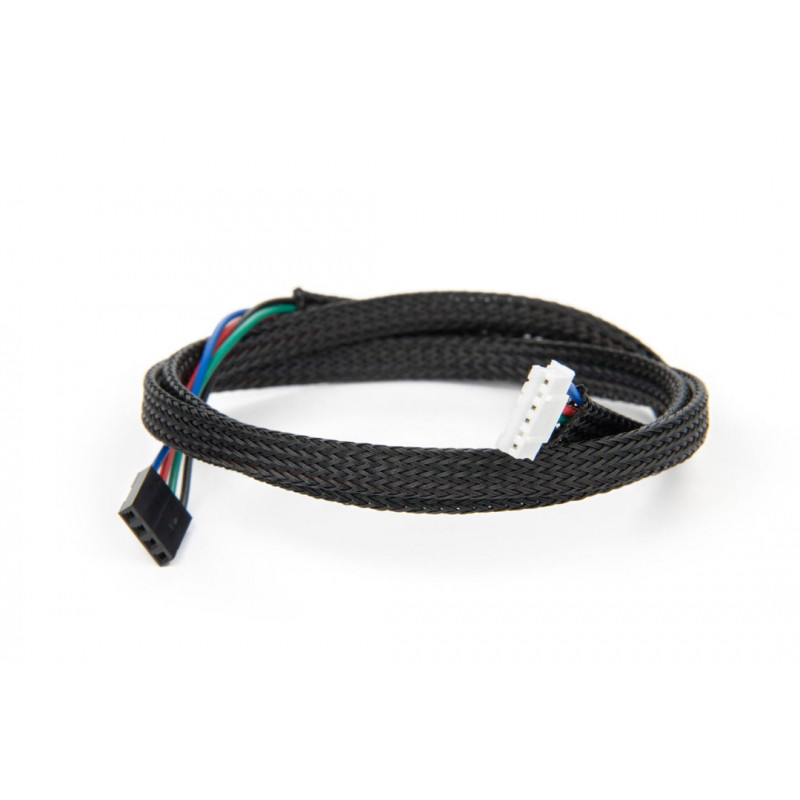

Cables de motor paso a paso de 70 cm con conector JST-XH6 de 6 pines para conectar motores paso a paso Bondtech.
Disponible en 3 variantes de interfaz de cable para la conexión a controladores u otros cables de motores paso a paso.
CABLE DE CONEXIÓN JST-XH6 A JST-PH6
Lado del motor paso a paso
PIN 1 ? A PIN
2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6?
D
Lado del controlador
PIN 1?
B
PIN 2
PIN 3?
C
PIN 4?
¿UN
PIN 5
UN PIN 6? D
Esta configuración actúa como un cable de extensión y permite conectar los motores paso a paso Nema17 de 25 mm a los cables del motor paso a paso Creality.
Para diferentes aplicaciones puede ser necesario intercambiar algunos cables. Asegúrese de que sigue los diagramas de su aplicación.
CABLE DEL
MOTOR DE PASO CON JST-XH6 AL
MOTOR DE PASO PC2510
LADO
PIN 1 ? A PIN
2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6?
D
Lado del controlador
PIN 1?
¿D
PIN 2?
C
PIN 3 ? B
PIN 4 ? A
Este es un cable de motor paso a paso.
Para conectar motores paso a paso Nema17 de 40mm hay que intercambiar los 2 cables del medio. Para diferentes aplicaciones puede ser necesario mantener o intercambiar algunos cables. Asegúrese de que sigue los diagramas de su aplicación.
CABLE DE MOTOR
PASO A PASO CON JST-XH6 A DUPONT NO LOCK
STEPPING MOTOR SIDE
PIN 1 ? A PIN
2
PIN 3 ? B
PIN 4 ? C
PIN 5
PIN 6?
D
Lado del controlador
PIN 1?
¿UN
PIN 2? B
PIN 3?
C
PIN 4 ? D
Este es un cable de motor paso a paso.
Para conectar motores paso a paso Nema17 de 40mm hay que intercambiar los 2 cables del medio. Para diferentes aplicaciones puede ser necesario mantener o intercambiar algunos cables. Asegúrese de que sigue los diagramas de su aplicación.
