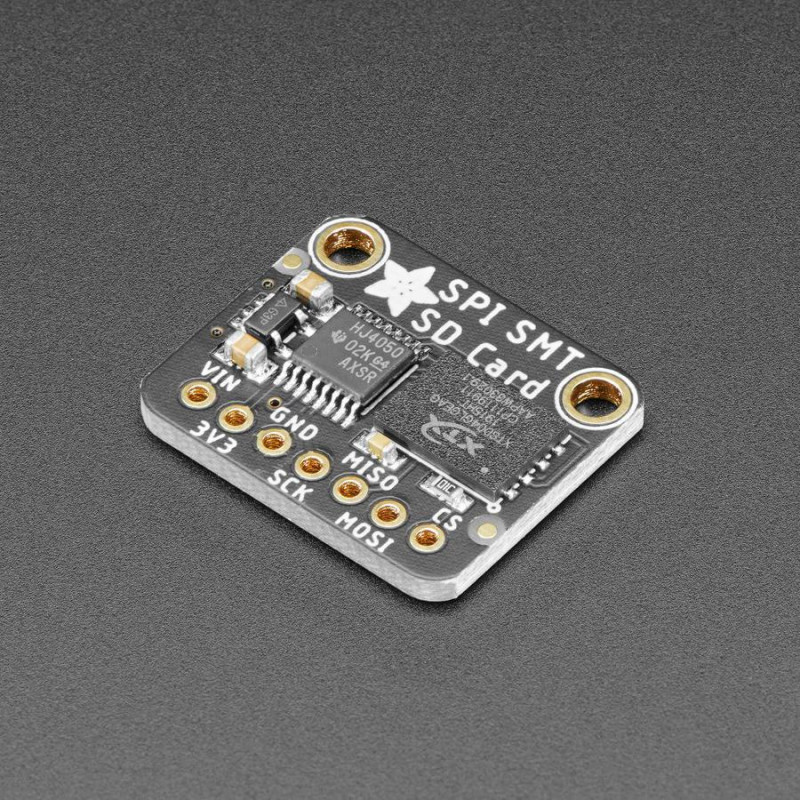

Este breakout es para un chip fascinante - parece un chip de almacenamiento SPI Flash (como el GD25Q16) pero en realidad es una tarjeta SD, en un formato de chip SMT.
Lo que significa es que se cablea como un breakout de tarjeta SD, y se utilizan las librerías de tarjeta SD que ya tienes para tu microcontrolador. Por ejemplo, puede utilizar la biblioteca SD incorporada en Arduino, o para CircuitPython tenemos una biblioteca sdcard. El breakout actuará como una tarjeta de 512 MB con formato FAT (está preformateada).
Puede que te preguntes para qué querrías una cosa así, después de todo no puedes conectarla a un ordenador para sacar los archivos como las tarjetas MicroSD. Para algunos casos de uso, como el registro de datos en un dispositivo de alta vibración en el que no se quiere que la tarjeta SD se suelte, o para cuando se necesita reducir el tamaño, o cuando el microcontrolador proporciona una interfaz de almacenamiento masivo USB, este chip podría ser muy útil.
En comparación con la flash SPI simple, este chip de memoria NAND se encarga de toda la nivelación de desgaste y el cálculo de ECC. No tienes que borrar manualmente los bloques, simplemente los escribes y lees como lo harías con cualquier tarjeta SD. Se puede programar a 50 MHz y la "clase de velocidad de escritura" es de 8 (aunque es posible que no se pueda conseguir esa velocidad con el simple SPI de 1 bit en comparación con SDIO).
Adafruit hizo este breakout para ser un inicio rápido para este chip. Han cableado el chip en modo 'SPI', con un cambiador de nivel para que puedas usarlo con lógica de 3V o 5V fácilmente. También tienes un regulador de 3,3V y un pullup en CS. Conecta los pines SPI a tu microcontrolador, utiliza tu librería SD favorita y estarás listo para rockear en minutos.
DETALLES TÉCNICOS
Capacidad: 4Gbit (512MByte)
Condiciones de funcionamiento Rango de temperatura: Ta = -30 a +85 grados centígrados
Condiciones de almacenamiento Rango de temperatura: Tstg = -40 a +85 grados centígrados
Soporta una frecuencia de reloj de hasta 50Mhz
Motor HW ECC incorporado y mecanismo de gestión de la NAND altamente fiable
Velocidad de escritura de hasta clase 8
Dimensiones del producto: 21,4mm x 17,7mm x 2,9mm / 0,8" x 0,7" x 0,1"
Hoja de datos de la XTSD
