Ventiladores... Están por todas partes, y cumplen la importante función de mantener las cosas frías, generalmente los aparatos electrónicos.
Uno podría pensar con razón: "estos ventiladores son bastante buenos para mover el aire y mantener las cosas frescas; tal vez pueda usar uno de estos estupendos ventiladores de ordenador para mantener mi widget congelado", seguido de una confusión al ver un conector de 3 o incluso de 4 pines. Vale, la alimentación lleva dos clavijas, pero ¿para qué sirven estas otras clavijas y cómo las uso para convencer a este ventilador de que mantenga mis cosas frías?
El EMC2101 de Microchip/SMSC es un controlador de ventilador con control de temperatura, y se encargará de todo eso por ti. Salida PWM programable y entrada de tacómetro, con detección de temperatura interna y externa, con una precisión de 1°C, es un amigo perfecto para cualquier ventilador de PC de 3 o 4 pines que pueda encontrar.
Los ventiladores de PC de cuatro clavijas tienen una clavija de alimentación y otra de tierra (esas son rojas y negras) y luego dos clavijas más. Uno de esos pines extra, el pin PWM, permite ajustar la velocidad del ventilador. El último pin TACH es para una salida de tacómetro que permite al EMC2101 monitorizar la velocidad del ventilador para asegurarse de que funciona como se espera. En lugar de utilizar una salida PWM y una entrada de contador en su microcontrolador, este chip se encargará de todo eso por usted, a través del I2C de todos los días.
Además de permitirle controlar un ventilador, el EMC2101 incluye un sensor de temperatura interno, así como conexiones para un diodo sensor de temperatura externo. Si utiliza un sensor de temperatura externo, puede incluso configurar una tabla de consulta (LUT) que le permita establecer diferentes velocidades del ventilador en función de la temperatura, y el EMC2101 ajustará automáticamente la velocidad en función de la temperatura.
Este pequeño chip puede utilizarse fácilmente para ayudar a proporcionar refrigeración o ventilación a su próximo proyecto. Incluso podrías utilizarlo para ayudar a calmar un proyecto existente o hackear una pieza electrónica ruidosa que tenga un ventilador ruidoso. Al permitirle hacer funcionar un ventilador a velocidades más lentas cuando las necesidades de refrigeración son moderadas, el EMC2101 puede ayudar a aliviar el ruido de vibración causado por los ventiladores que funcionan a toda velocidad.

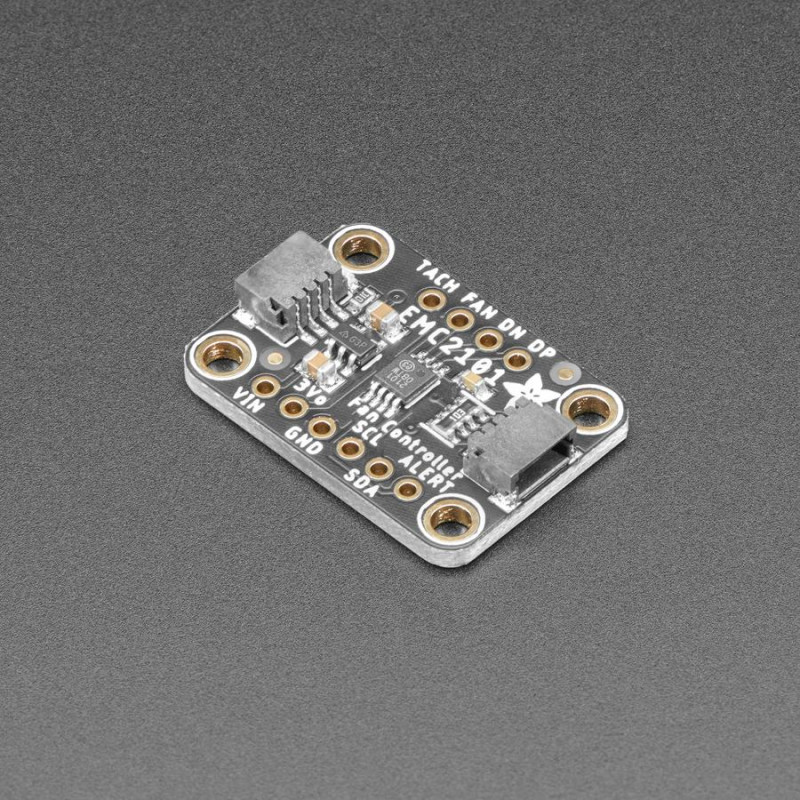

El breakout Adafruit EMC2101, que se entrega en una placa de circuito impreso de factor de forma Stemma QT personalizada, está listo para ayudarle a integrar un ventilador en su proyecto facilitando su uso con una serie de dispositivos. Un regulador de voltaje y pines tolerantes a 5V permiten utilizarlo con microcontroladores de 3,3V o 5V u ordenadores de placa única. Los conectores STEMMA QT para el bus I2C incluidos en SparkFun, compatibles con el qwiic, permiten realizar fácilmente conexiones sin soldadura con el dispositivo de control, y los cabezales estándar facilitan la creación de prototipos en la protoboard. El cable QT no está incluido, pero tenemos una variedad en la tienda.
Adafruit bibliotecas, diagramas de cableado, y el código de ejemplo para Arduino, CircuitPython, y Python completar el paquete. ¡Qué fanático!
LEARN
Guía principal: Controlador de ventilador y sensor de temperatura EMC2101 - ¿Circulación de aire basada en la temperatura? Soy un fanático.
