Con el complemento Adafruit Matrix Portal para RGB Matricies, nunca ha habido una forma más fácil de crear potentes pantallas LED conectadas a Internet.
Se conecta directamente a la parte posterior de cualquier pantalla compatible con HUB-75, desde 16x32 hasta 64x64. Utiliza los tornillos incluidos para fijar el cable de alimentación a los enchufes con un destornillador común, y luego aliméntalo con cualquier fuente de alimentación USB C. (Para un projects más grande, alimenta las matrices con un adaptador de corriente de 5V por separado)
Luego codifica tu proyecto en CircuitPython o Arduino, la librería de matrices de Protomatter funciona muy bien en el chipset SAMD51, sabiendo que tienes el cableado y el cambio de niveles controlados. Esto es lo que obtienes:
Procesador ATSAMD51J19 Cortex M4, 512KB flash, 192K de SRAM, con soporte completo de Arduino o CircuitPython
Coprocesador WiFi ESP32 con soporte TLS e interfaz SPI para el M4, con soporte completo de Arduino o CircuitPython
Conector USB Tipo C para la conectividad de datos y alimentación
Conector I2C STEMMA QT para el uso plug-n-play de cualquiera de nuestros dispositivos o sensores STEMMA QT
Conector JST de 3 pines que también tiene entrada/salida analógica, digamos para añadir la reproducción de audio a projects
Acelerómetro LIS3DH para la arena digital projects o la detección de grifos/orientación.
Los breakouts GPIO incluyen 4 salidas analógicas con soporte PWM y SPI para añadir otro hardware.
Jumper de línea de dirección E para su uso con matrices de 64x64 (¡compruebe su matriz para ver qué pin se utiliza para la dirección E!
Dos botones de interfaz de usuario + un botón de reinicio
Indicador NeoPixel y LED rojo
LEDs verdes de indicación de alimentación tanto de 3V como de 5V
El conector hembra 2x10 encaja perfectamente en los puertos 2x8 HUB75 sin tener que preocuparse por los errores de 'off by one'.

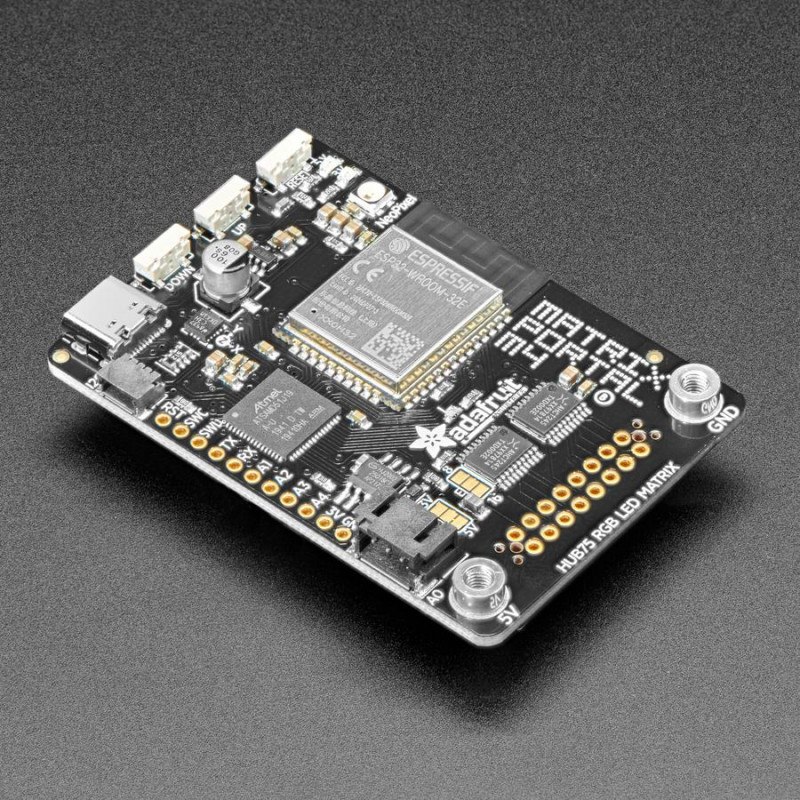

El Portal Matrix utiliza un ATMEL (Microchip) ATSAMD51J19, y un coprocesador Wi-Fi Espressif ESP32 con soporte TLS/SSL incorporado. El M4 y el ESP32 son una gran pareja, y cada uno aporta sus propios puntos fuertes a esta placa. El SAMD51 M4 tiene USB nativo, por lo que puede aparecer como una unidad de disco, actuar como un teclado/ratón MIDI o HID y, por supuesto, arrancar y depurar a través de un puerto serie. También tiene DAC, ADC, PWM, y toneladas de GPIO, por lo que puede manejar la actualización de alta velocidad de la matriz RGB.
Mientras tanto, el ESP32 tiene capacidades WiFi seguras, y un montón de Flash y RAM para amortiguar los enchufes. Al dejar que el ESP32 se centre en el complejo cálculo de TLS/SSL y en el almacenamiento en búfer de los sockets, libera al SAMD51 para que actúe como interfaz de usuario. Obtienes una gran experiencia de programación gracias al USB nativo con archivos disponibles para arrastrar y soltar, y no tienes que gastar una tonelada de tiempo de procesador y memoria para hacer el cifrado/descifrado SSL y la gestión de certificados. Es lo mejor de los dos mundos.
Viene con un MatrixPortal completamente programado y montado, preprogramado con una demostración de arena digital de arco iris para matrices de LEDs de 32x64.
No viene con una matriz RGB (utilice cualquier matriz compatible con HUB75) ni con una fuente de alimentación USB tipo C.
DETALLES TÉCNICOS
Dimensiones del producto: 63,3mm x 44,5mm x 16,0mm / 2,5" x 1,8" x 0,6"
Peso del producto: 17,0g / 0,6oz
