El esperado BME680 de Bosch le ofrece toda la detección ambiental que desea en un pequeño paquete. Este pequeño sensor contiene capacidades de detección de temperatura, humedad, presión barométrica y gases VOC. ¡Todo sobre SPI o I2C a un gran precio!
Al igual que el BME280 y el BMP280, este sensor de precisión de Bosch puede medir la humedad con una precisión de ±3%, la presión barométrica con una precisión absoluta de ±1 hPa y la temperatura con una precisión de ±1,0°C. Como la presión cambia con la altitud, y las mediciones de presión son tan buenas, también puedes utilizarlo como altímetro con una precisión de ±1 metro o más.
El BME680 lleva esos sensores al siguiente paso, ya que contiene un pequeño sensor MOX. El óxido metálico calentado cambia de resistencia en función de los compuestos orgánicos volátiles (COV) del aire, por lo que puede utilizarse para detectar gases y alcoholes como el etanol, el alcohol y el monóxido de carbono, y realizar mediciones de la calidad del aire. Tenga en cuenta que le dará un valor de resistencia, con el contenido global de COV, pero no puede diferenciar los gases o los alcoholes.
Tenga en cuenta que este sensor, al igual que todos los sensores de COV/gas, tiene variabilidad y, para obtener mediciones precisas, deberá calibrarlo con fuentes conocidas. Dicho esto, para los sensores ambientales generales, le dará una buena idea de las tendencias y comparaciones. Adafruit recomienda que haga funcionar este sensor durante 48 horas cuando lo reciba por primera vez para "quemarlo", y luego 30 minutos en el modo deseado cada vez que el sensor esté en uso. Esto se debe a que los niveles de sensibilidad del sensor cambiarán durante el primer uso, y la resistencia aumentará lentamente con el tiempo a medida que el MOX se calienta hasta su lectura de referencia.

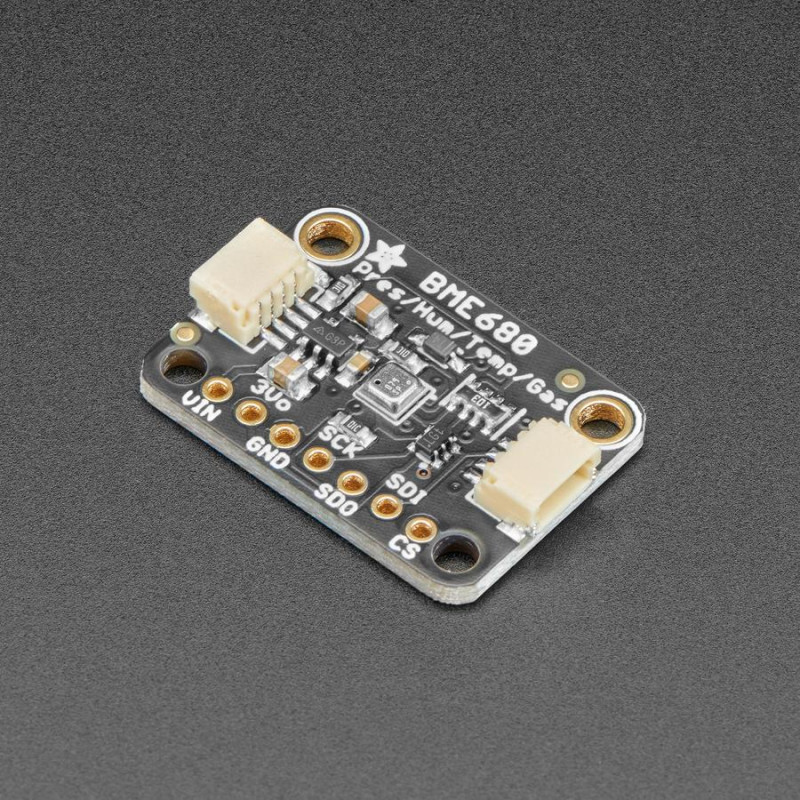

Para su comodidad, han colocado el sensor en una placa de circuito impreso con un regulador de 3,3 V y un poco de cambio de nivel, por lo que puede utilizarse fácilmente con su microcontrolador favorito de 3,3 V o 5 V. Todos los pines del BME680 están disponibles en cabezales de paso estándar de 0,100?/ 2,54 mm para su uso con una protoboard. Si desea evitar las soldaduras, ahora también incluye conectores Stemma QT (compatibles conSparkFun Qwiic). Con estos prácticos conectores, sólo hay que enchufar el sensor, sin necesidad de soldar.
Este detallado tutorial te ayudará a ponerte en marcha con código para Arduino y CircuitPython, esquemas, diagramas de cableado, objetos de Fritzing y mucho más
DETALLES TÉCNICOS
Historial de revisiones:
A partir del 6 de agosto de 2020 Adafruit ha actualizado este sensor para que sea compatible con STEMMA QT, lo que significa que ahora hay una forma fácil de conectar y usar este sensor sin necesidad de soldar. La forma física ha cambiado, pero la distribución de pines es idéntica a la versión anterior no QT.
Dimensiones del producto: 18,0mm x 16,5mm x 2,8mm / 0,7" x 0,6" x 0,1"
Peso del producto: 3,0g / 0,1oz
Ficha técnica de BME680
