Este cargador es el único que necesita para mantener todas sus baterías recargables de polímero de litio (LiPoly) o de iones de litio (LiIon) recargadas. No importa la fuente de energía de que disponga.
¡El Adafruit Universal USB / DC / Solar Lithium Ion/Polymer Charger puede utilizar energía USB, DC o Solar, con un amplio rango de voltaje de entrada de 5-10V!
El chip del cargador es muy inteligente, y reducirá el consumo de corriente si el voltaje de entrada comienza a caer por debajo de 4,5V, lo que lo convierte en un cargador solar casi-MPPT perfecto que se puede utilizar con una amplia gama de paneles.
Aunque Adafruit lo diseñó pensando en la energía solar, también es un gran cargador USB o DC. Nos gusta que puedas usar cargadores de 5V o 9V sin preocuparte, y la alta velocidad de carga es genial para cargar rápidamente esos grandes paquetes de baterías.
Viene con una placa de carga ensamblada, y un poco de cabecera. Las baterías Lipoly y los paneles solares se venden por separado.
En comparación con su anterior cargador, basado en el MCP73871, este cargador universal tiene algunas buenas mejoras:
Puerto USB Tipo C para ordenadores y cargadores modernos
Velocidad de carga de hasta 1,5A
Tensión de entrada de hasta 10V, protegida por 28V
La salida de carga está regulada para no superar nunca los 4,4V, por lo que es segura para 3.Reguladores de 3V o convertidores de refuerzo de 5V
No se necesita condensador de estabilización (¡aunque puede añadir uno si lo desea!)
El mismo reparto de carga para que la CC/USB/Solar tenga prioridad sobre la energía de la batería cuando esté disponible, para evitar que la batería se cicatrice
El LED Power Good le permite saber que el cargador está funcionando
Menos caro
Sin embargo...
La corriente máxima de carga es de 1.5A en lugar de 1.8A
No hay un LED de "Terminado" - cuando el LED CHG se apaga, es como se sabe que la carga está completa

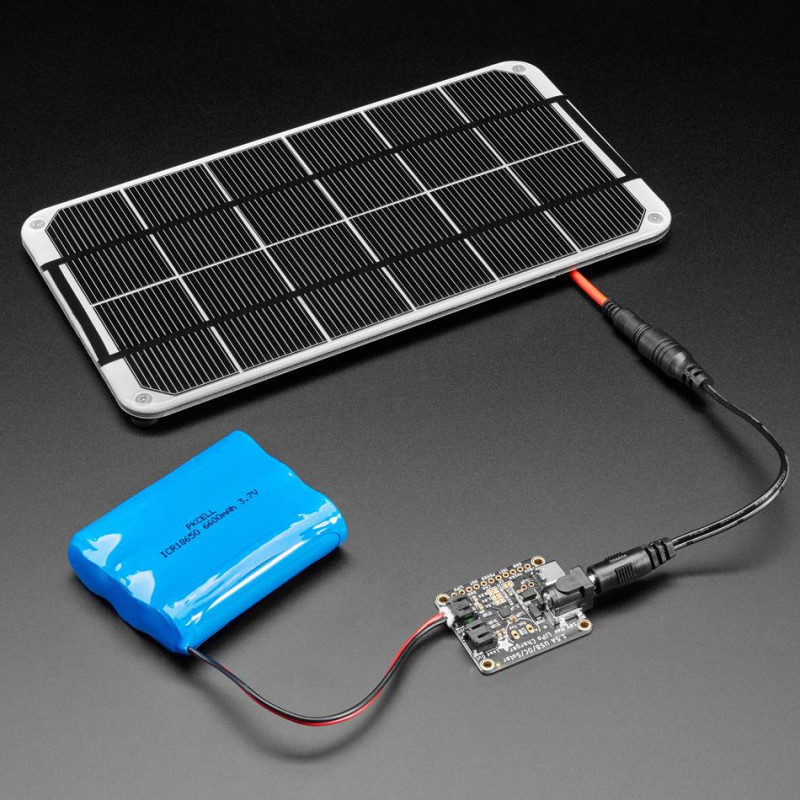

Este cargador es muy fácil de usar para la energía solar projects: tome cualquiera de nuestras muchas baterías LiIon de 3.7V/4.2V, y un panel solar de 6V. Enchufa la batería en el puerto BATT con un cable JST de 2 pines y el panel solar en el conector DC con un cable adaptador de 2,1 mm Pon el panel solar en el exterior (y mantén la batería alejada del sol, ¡debe mantenerse fría!) para empezar a cargar. Puedes alimentar otro proyecto al mismo tiempo conectándolo al puerto de salida LOAD, que nunca superará los 4,4V.
El bq24074 que alimenta este diseño es excelente para la carga solar, y automáticamente extraerá la mayor corriente posible del panel en cualquier condición de luz. Aunque no es un "verdadero" MPPT (rastreador de punto de máxima potencia), tiene un rendimiento casi idéntico sin el costo adicional de un convertidor buck. El tutorial detallado de este cargador incluye un documento de diseño que explica cómo funciona todo.
Sólo para uso con Adafruit baterías Lipoly/LiIon. Otras baterías pueden tener un voltaje, una química, una polaridad o una configuración de pines diferentes.
Características:
Cargador de baterías de iones de litio o polímeros de litio de 3,7V/4,2V
Carga con 5-10V DC, USB o panel solar de 6-10V, puede tener tanto USB como DC enchufados al mismo tiempo, se utilizará la fuente de mayor voltaje.
Seguimiento automático de la corriente de carga para un uso altamente eficiente de cualquier panel solar
Utiliza cualquier panel solar de 6-10V
Dos LEDs indicadores de color - Potencia buena y Carga
Ajustado para una tasa de carga máxima de 1000mA, puede ser ajustado a 500mA o 1.5A soldando un puente cerrado
¡Siempre extraerá la mayor corriente posible de una célula solar - hasta la tasa de carga máxima!
El reparto inteligente de la carga utiliza automáticamente la potencia de entrada cuando está disponible, para evitar que la batería se cargue/descargue constantemente, con un consumo de hasta 1,5 A. La salida de la carga se regula a no más de 4,4V
Opcional Control de la temperatura de la batería soldando un termistor NTC de 10K (no incluido) - sugerido para el exterior projects donde la batería puede calentarse (50°C) o enfriarse (0°C).
Guía principal: Adafruit Cargador universal USB / DC / Solar de Iones de Litio/Polímero - bq24074 - Usted tiene pilas, nosotros tenemos culombios
