Conecte el Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor a su batería de Lipoly o LiIon y le permitirá conocer el voltaje de la celda, ¡también hace las molestas matemáticas de decodificación del voltaje no lineal para obtener un porcentaje válido!
Las baterías de polímero de litio de bajo coste han revolucionado la electrónica: son finas, ligeras, se pueden regular hasta 3,3 V y son fáciles de cargar. En el teléfono hay una pequeña imagen de una célula de batería que te indica el porcentaje de carga, para que sepas cuándo es absolutamente necesario enchufarlo y cuándo puedes estar sin conexión. El Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor hace lo mismo.
Como este bonito chip es I2C, funciona con todas y cada una de las placas de microcontroladores o microordenadores, desde el Arduino UNO hasta el Raspberry Pi. Y no tienes que preocuparte por el nivel lógico, ya que el medidor funciona con 3,3V o 5,0V de potencia y lógica igualmente bien.
Para utilizarlo, conecta una batería de una sola célula a uno de los puertos JST 2 PH (cualquiera de ellos). ¡A continuación, utilice el cable de puente JST PH incluido para conectar a su convertidor de impulso, Feather, lo que sea! Utiliza la interfaz I2C y el código de la biblioteca Arduino o CircuitPython/Python para ajustar el tamaño del paquete (esto ayuda a afinar el cálculo) y leer el voltaje y el porcentaje cuando quieras. Si conectas un termistor de 10K a la clavija THERM también puedes usarlo para leer la temperatura del pack de baterías - nuestros packs no vienen con un termistor incorporado pero muchos sí.
Para que puedas ponerte en marcha rápidamente, Adafruit ha creado una placa de circuito impreso a medida con el factor de forma STEMMA QT, que facilita la interfaz. Los conectores STEMMA QT de ambos lados son compatibles con los conectores SparkFun Qwiic I2C. Esto le permite realizar conexiones sin soldadura entre su placa de desarrollo y el LC709203 o encadenarlo con una amplia gama de otros sensores y accesorios utilizando un cable compatible.
Guía principal: Adafruit LC709203F Medidor de combustible y monitor de batería de LiPoly / LiIon¡Manténgase al tanto de cuándo debe cargar sus baterías!
Incluye:
LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor PCB
strip of male header pins
JST PH jumper cable

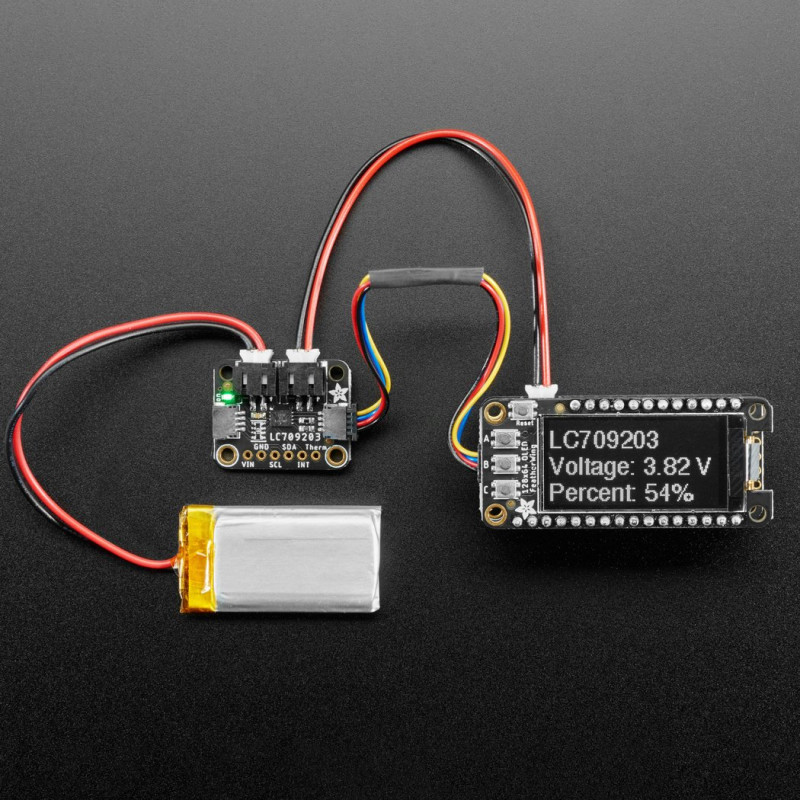

Por favor, tenga en cuenta que la batería lipo, el cable STEMMA QT y el Feather / Featherwing que aparecen en la foto son para fines ilustrativos y no están incluidos.
