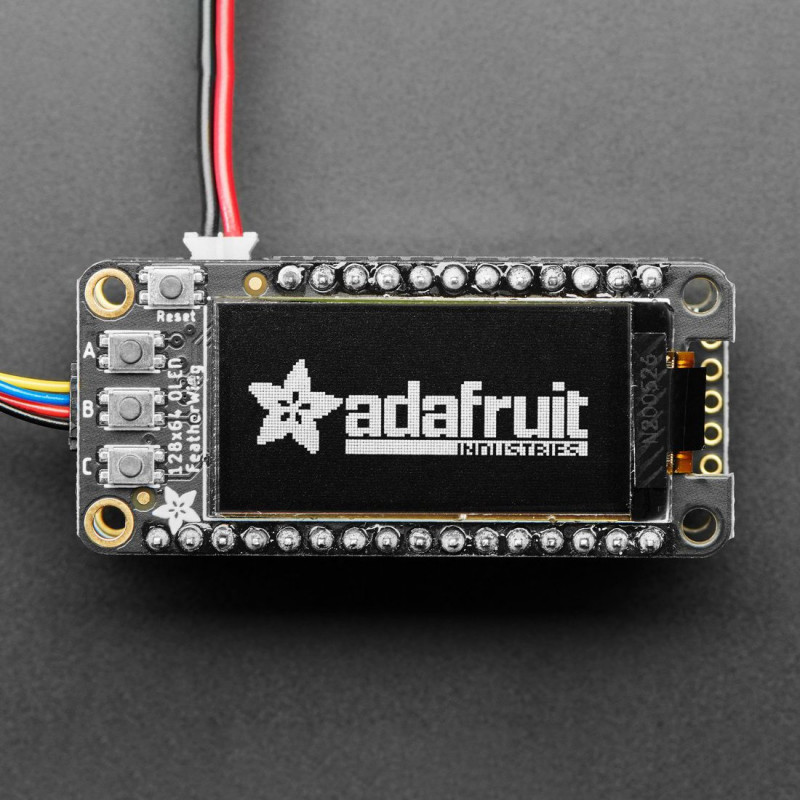

Este es el FeatherWing 128x64 OLED: añade un precioso OLED monocromo de 128x64 más 3 botones de usuario a cualquier placa base Feather.
Utilizando los cabezales apilables Feather o los cabezales hembra Feather, puedes conectar un FeatherWing encima de tu placa Feather y dejar que la placa tome vuelo.
Estas pantallas son pequeñas, de sólo 1,3" de diagonal, pero muy legibles gracias al alto contraste de una pantalla OLED. Esta pantalla está formada por 128x64 píxeles blancos individuales de OLED y, como la pantalla produce su propia luz, no necesita retroiluminación. Esto reduce la energía necesaria para que funcione el OLED y es la razón por la que la pantalla tiene un contraste tan alto; ¡nos gusta mucho esta pantalla en miniatura por su nitidez! Adafruit también incluye un botón de reinicio y tres mini botones táctiles llamados A B y C, para que puedas añadir una mini interfaz de usuario a tu pluma. Si has utilizado el FeatherWing de 128x32 OLED, te alegrará saber que este FeatherWing es compatible con los pines para una actualización rápida y sencilla. Tenga en cuenta que necesitará un nuevo código ya que el controlador OLED es SH1107 y no SSD1306.
La pantalla sólo utiliza I2C, así que puedes conectarla fácilmente con sólo dos pines utilizados (¡además de la alimentación y la tierra!). SparkFun ¡Hay un circuito de reinicio automático y un botón de reinicio en la parte superior. Adafruit incluso incluyó un conector STEMMA QT compatible con qwiic o el bus I2C para que pueda conectar y reproducir cualquier sensor y dispositivo Adafruit STEMMA QT o qwiic!
Se ha comprobado que funciona con todas las placas Feather. El OLED sólo utiliza los dos pines I2C del Feather, y prácticamente puedes apilarlo con cualquier otro FeatherWing, incluso con los que utilizan I2C ya que es un bus compartido. Esta pantalla es un SH1107 que tiene tanto la biblioteca Arduino como el soporte de CircuitPython. Para usarlo, ¡mira este tutorial! Tiene esquemas, hojas de datos, archivos y ejemplos de código.
Viene con un juego de cabezales de 0,1" que no están unidos, tendrás que soldarlos para conectarlos a tu placa Feather. Consulte nuestra gama de tablas Feather aquí.
DETALLES TÉCNICOS
Dimensiones de la placa de circuito impreso: 22,9 mm x 50,9 mm / 0,9" x 2"
Área de la pantalla: ~25,8 mm / ~1,0"
Tenga en cuenta que las pantallas OLED están formadas por cientos de... OLEDs. Eso significa que cada píxel es un pequeño LED orgánico, pero si se mantiene encendido durante más de 1000 horas empezará a atenuarse. Si quieres mantener la pantalla uniformemente brillante, apaga la pantalla (apaga los píxeles) cuando no sea necesario para evitar que se atenúen.
