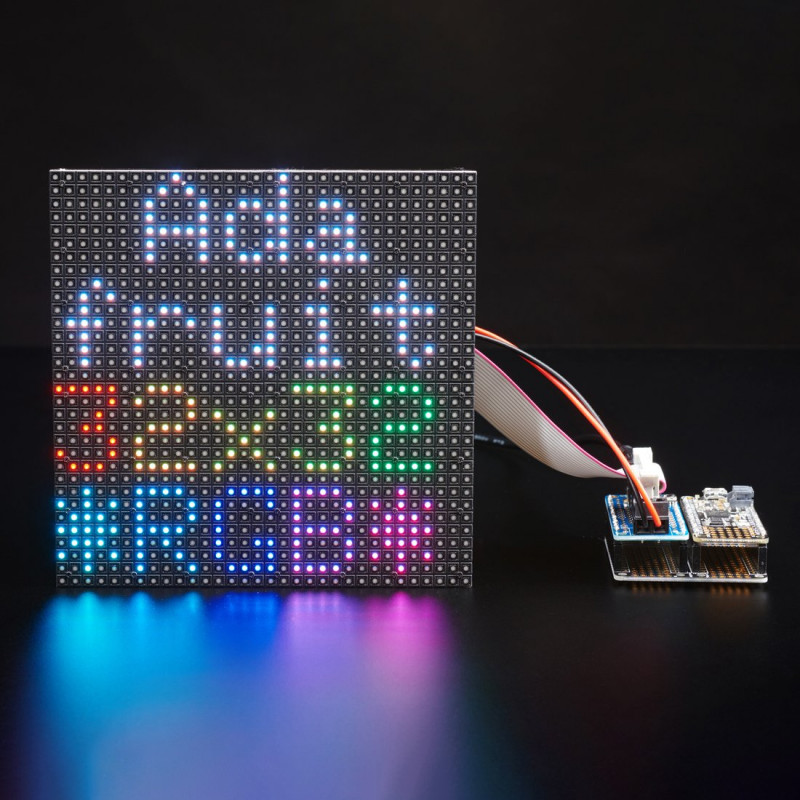

¡Ah! Es hora de crear un proyecto de iluminación deslumbrante con nuestro nuevo RGB Matrix FeatherWing para nRF52840.
Ahora puede crear rápida y fácilmente projects con sus placas matriciales favoritas de 16 o 32 píxeles de altura. El uso de la biblioteca RGB Matrix es fácil y funciona maravillosamente con nuestras >plumas basadas en el nRF52840.
Por favor, ten en cuenta: Este 'Wing sólo está probado/diseñado para funcionar con las Plumas nRF52840 (Express y Sense). No se puede utilizar con ningún otro Feather (a menos que casualmente tengan pinouts coincidentes). Si tienes un Feather SAMD21/SAMD51 (M0 o M4), tenemos un Wing con el cableado adecuado para esos Feathers aquí.
Esta ala se puede montar de dos maneras. Puedes soldar un cabezal de 2x8 IDC en la parte superior, y luego conectar el cable IDC que viene con tu matriz. Esto hace que sea fácil de apilar en la parte superior de su Pluma. O bien, puedes soldar el conector 2x10 en la parte inferior del Wing, y luego apilar tu Feather en la parte superior. De este modo, puedes conectarlo directamente a la parte trasera de la matriz *máscara*
De cualquier manera que decidas ir, puedes conectar una fuente de alimentación de 5V DC en la toma de 2,1mm DC. Esos 5V están protegidos por la polaridad y luego salen por el otro lado a un bloque de terminales de 5,08mm. Un regulador integrado proporcionará energía de 3,3 V a tu Feather para que no necesites un USB o una batería por separado, lo que hace que la construcción sea muy compacta.
Cada pedido viene con una placa de circuito impreso FeatherWing con piezas de montaje en superficie, un cabezal IDC 2x8, un zócalo hembra 2x10, un conector de CC de 2,1 mm, un bloque de terminales de 5,08 mm y algún cabezal macho. Es posible que también quieras algunos cabezales de apilamiento de Feather o cabezales hembra, dependiendo de cómo planees conectar/apilar tu Feather.
