Medir el voltaje y ajustarlo es lo que hace la electrónica, así que no llegarás muy lejos sin amigos como el combo Adafruit PCF8591 Quad 8-bit ADC + 8-bit DAC.
Los convertidores de analógico a digital ayudan a medir un voltaje analógico y lo convierten en algo que un microcontrolador como un Metro o Arduino puede entender. Si estás usando un ordenador de placa única como un Raspberry Pi, puede que no tengas otra forma de medir un voltaje porque aunque están bien equipados para circuitos digitales, muchas placas de ese tipo no tienen ningún pin que pueda medir voltajes analógicos.
El PCF8591 no es el ADC/DAC de mayor calidad, con sólo 8 bits de medición, pero funciona bien y es bastante barato, así que para muchos usos básicos funcionará bien.
Si añades un PCF8591 a tu proyecto de electrónica, tendrás no una, ni dos, sino cuatro entradas analógicas de 8 bits que podrás utilizar para medir tensiones. Si los mandos son justo lo que necesita para completar su proyecto, sólo tiene que añadir un PCF8591 y algunos potenciómetros, y ya está listo para girar, dar vueltas y ajustar las cosas a su gusto.
Además de los cuatro canales ADC de 8 bits, el PCF8591 también incluye un convertidor digital-analógico de 8 bits. No sólo puedes medir tensiones, sino que ahora puedes crearlas tal y como las quieres. Incluso puedes utilizar el DAC y el ADC juntos para crear una entrada a un circuito y medir los resultados con el ADC. ¡Las posibilidades abundan!
Vaya, dices: "Suena muy bien, pero seguro que con toda esa diversión en un paquete pequeño, sólo puedo usar uno a la vez".
Bueno, amigo mío, tengo buenas noticias. En la parte posterior de cada PCF8591 hay tres puentes que permiten ajustar la dirección I2C, ¡permitiendo el uso de ocho PCF8591 en el mismo bus I2C! Esto supone la friolera de 32 canales de medición analógica y 8 canales de generación de señales analógicas. Si decides ir a por todas con tu proyecto, no te arruinarás porque los breakouts PCF8591 tienen un precio razonable en comparación con algunos ADC de gama alta.

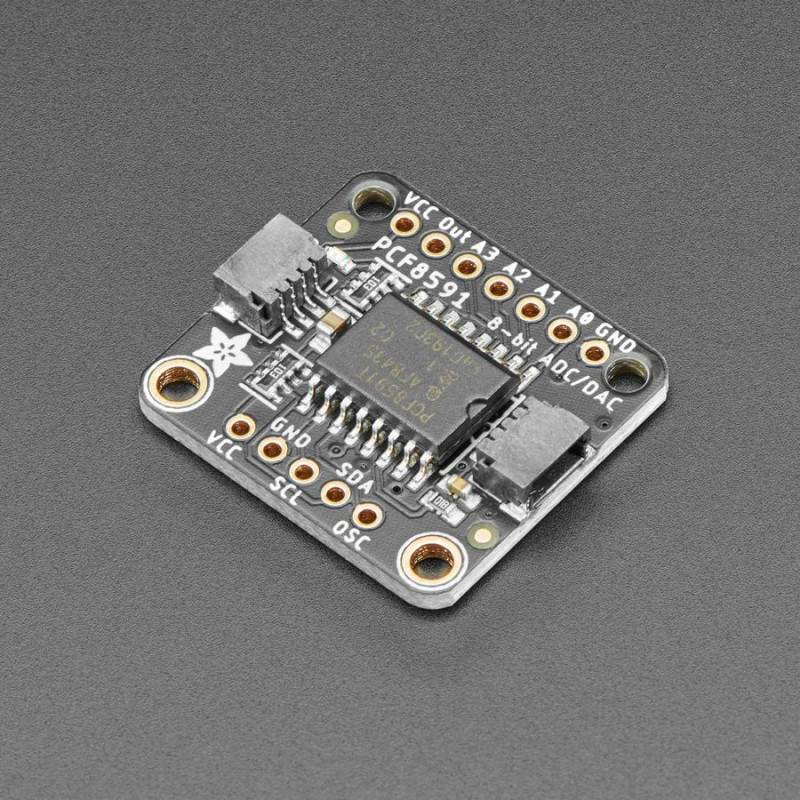

SparkFun Por si 4 ADCs y un DAC en un único encapsulado no fueran suficientes, Adafruit ha facilitado aún más su uso montando el chonky encapsulado de montaje superficial SO16 del PCF8591 en un breakout con cabeceras estándar de 0,1?/2,54mm y conectores STEMMA QT compatibles con Qwiic para el bus I2C, lo que facilita su integración en el proyecto. Utilizando los diagramas de cableado y el código de ejemplo de las páginas siguientes, podrás utilizar las bibliotecas Python y Arduino para medir fácilmente tantos voltajes como necesites (siempre que ese número sea de 32 o menos).
DETALLES TÉCNICOS
Dimensiones del producto: 25,4mm x 22,8mm x 4,6mm / 1,0" x 0,9" x 0,2"
Peso del producto: 2,5g / 0,1oz
