No es difícil encontrar un acelerómetro que pueda medir aceleraciones de hasta 16g, pero si necesitas un acelerómetro que pueda medir cantidades aún mayores de aceleración, tus opciones se reducen.
La familia de acelerómetros LIS331 de ST, incluido el LIS331HH. Como sugiere el número de modelo, los LIS331 son primos cercanos del venerable acelerómetro LIS3DH que está en todos los Circuit Playground, desde el Circuit Playground Classic hasta el más reciente Circuit Playground Bluefruit. Sin embargo, el LIS331 puede medir una gama más amplia de valores de aceleración.
El LIS331HH es capaz de medir ±6g/±12g/±24g en cada uno de sus tres ejes. Compárelo con la mayoría de los acelerómetros, como el LIS3DH, que sólo puede manejar ±2g/±4g/±8g/16g.
Además de su gran capacidad de medición, los LIS331 tienen filtros de paso alto y paso bajo integrados y configurables para ajustar las lecturas a su aplicación. Las tasas de datos ajustables también permiten ajustar la frecuencia de las mediciones en función del presupuesto de energía, y las interfaces SPI e I2C les confieren flexibilidad para permitir su uso en diversas aplicaciones.

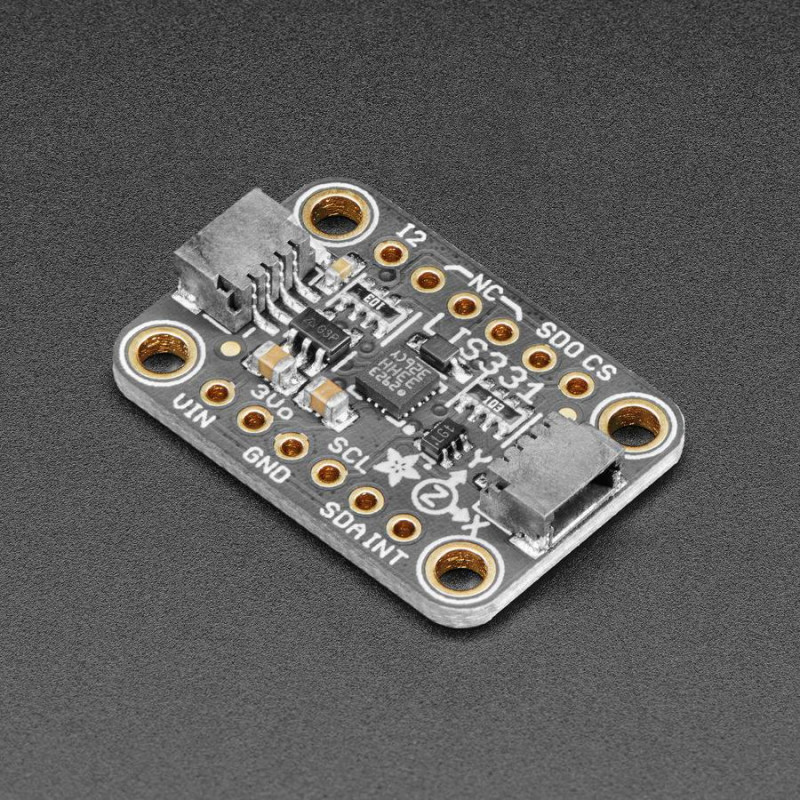

El breakout para el LIS331 toma una de estas pequeñas dinamos y la coloca en una placa de circuito impreso hecha a medida en el factor de forma STEMMA QT, lo que hace que sean fáciles de interconectar. Los conectores STEMMA QT de ambos lados son compatibles con los conectores SparkFun Qwiic I2C. Esto le permite realizar conexiones sin soldadura entre su placa de desarrollo y los LIS331s o encadenarlos con una amplia gama de otros sensores y accesorios utilizando un cable compatible. Adafruit, por supuesto, ha desglosado todos los pines en cabeceras estándar y ha añadido un regulador de voltaje y un cambio de nivel para permitirle utilizarlo con sistemas de 3,3V o 5V como la serie Raspberry Pi + Feather o Arduino Uno respectivamente.
Por muy elegantes que sean, los breakouts por sí solos no te llevarán muy lejos, así que han escrito bibliotecas para CircuitPython y Arduino junto con código de ejemplo para que sean fáciles de usar. La documentación sobre el uso de las bibliotecas, así como los diagramas de cableado de las páginas siguientes, le mostrarán cómo utilizarlas para empezar.
DETALLES TÉCNICOS
Especificaciones técnicas del LIS331
±2g/±4g/±8g seleccionable dinámicamente a escala completa
Interfaz de salida digital I2C/SPI
Salida de datos de 16 bits
2 generadores de interrupción programables independientes para la detección de caída libre y movimiento
Función de reposo para despertar
Detección de orientación 6D
Autocomprobación integrada
Especificaciones del breakout:
Dirección I2C predeterminada 0x18, puede ajustarse a 0x19 con un puente
Alimentación de 3-5V y lógica compatible para uso I2C o SPI
