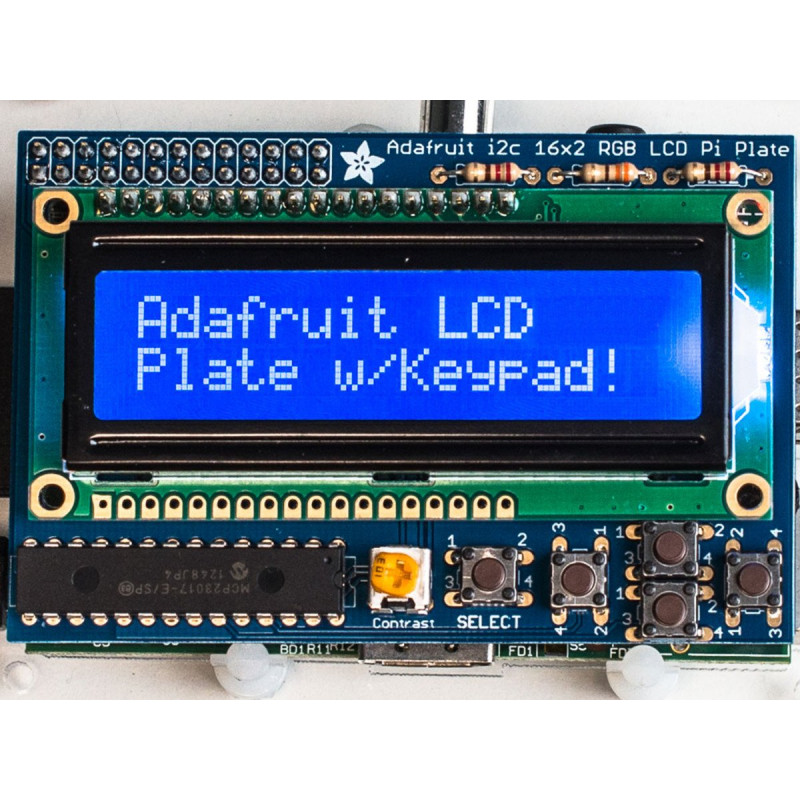

Esta nueva placa Adafruit Pi facilita el uso de una pantalla LCD azul y blanca de 16x2 caracteres.
Nos gustan mucho los LCD de 16x2 caracteres que tenemos en la tienda. Desafortunadamente, estos LCDs requieren bastantes pines digitales, 6 para controlar el LCD y luego otro 1 para controlar la luz de fondo para un total de 7 pines. ¡Eso es casi todo el GPIO disponible en un Pi!
¡Con esto en mente, Adafruit quería facilitar a la gente la introducción de estos LCDs en su projects así que idearon una placa Pi que te permite controlar un LCD de 16x2 caracteres, hasta 3 pines de retroiluminación Y 5 pines de teclado usando sólo los dos pines I2C de la R-Pi! Lo mejor es que realmente tampoco pierdes esos dos pines, ya que puedes meter sensores basados en i2c, RTCs, etc y hacer que compartan el bus I2C. Esta es una forma muy elegante de añadir una pantalla sin toda la molestia de los cables.
Esta placa pi es perfecta para cuando se quiere construir un proyecto independiente con su propia interfaz de usuario. Los 4 botones direccionales más el botón de selección permiten un control básico sin tener que acoplar un voluminoso ordenador.
La placa utiliza los pines I2C (SDA/SCL). Tenemos una cabecera especial de 26 pines para que la placa se sitúe por encima de los conectores USB y Ethernet. Las resistencias se sitúan justo encima de los puertos USB. Para evitar que entren en cortocircuito con el metal, hay que colocar un trozo de cinta aislante en los puertos USB.
Este producto viene en forma de kit. Se incluye una placa de circuito impreso de alta calidad y todos los componentes (botones, cabezal, etc.). Se incluye una pantalla LCD monocromática de 16x2 caracteres en blanco y azul. El montaje es fácil, incluso si nunca has soldado antes y el kit se puede completar en 30 minutos. Revisa la página de tutoriales del producto para ver las instrucciones de montaje antes de comprar Puedes conseguir un conector de LCD de 2 o 1 fila, cualquiera de los dos funcionará bien.
Adafruit también tiene un práctico código Python para ayudarte a hablar fácilmente con el LCD y los botones También puedes consultar fácilmente los 5 botones del teclado para obtener entradas a través de la biblioteca, por lo que obtienes botones adicionales sin usar más pines. Los botones se desbocan automáticamente dentro de la biblioteca.
En este momento, el código y la placa pueden controlar el encendido o apagado de la luz de fondo blanca. No hay soporte para el control PWM de la luz de fondo en este momento, así que si usted necesita tener un control más granular de la luz de fondo, esta placa no puede hacer eso (el expansor I2C no tiene salida PWM).
Página del producto con tutoriales, documentación e información de montaje
DETALLES TÉCNICOS
Dimensiones: 2.2" x 3.35"
Viene con un LCD 16x2 Azul y Blanco
Plug and play con cualquier Raspberry Pi
Utiliza sólo los pines I2C (SDA/SCL)
Esta placa/chip utiliza la dirección I2C de 7 bits 0x20.
Archivos de PCB, esquema y Fritzing disponibles en el tutorial del producto
