Este nuevo escudo Adafruit facilita el uso de una pantalla LCD de 16x2 caracteres. La pantalla LCD de 16x2 caracteres NO está, repito, NO está incluida
. Nos gustan mucho las pantallas LCD clásicas en azul y blanco que tenemos en la tienda. Lamentablemente, estas pantallas LCD requieren bastantes pines digitales, 6 para controlar la pantalla LCD y quizás otros 3 para controlar la retroiluminación RGB para un total de 9 pines. Eso es la mitad de los pines disponibles en un Arduino clásico !
Con esto en mente, Adafruit quería hacer más fácil para la gente conseguir estos LCDs en su projects así que idearon un escudo que le permite controlar un LCD de 16x2 caracteres, hasta 3 pines de luz de fondo Y 5 pines de teclado utilizando sólo los dos pines I2C en el Arduino! Lo mejor es que realmente tampoco pierdes esos dos pines, ya que puedes meter sensores basados en i2c, RTCs, etc y hacer que compartan el bus I2C. Esta es una forma muy elegante de añadir una pantalla sin todo el problema de los cables.
Este escudo es perfecto para cuando se quiere construir un proyecto independiente con su propia interfaz de usuario. Los 4 botones direccionales más el botón de selección permiten un control básico sin tener que acoplar un voluminoso ordenador.
El shield está diseñado para Arduinos 'clásicos' como el Uno, Duemilanove, Diecimilla, etc. También funcionará perfectamente con Arduino Mega R3's. Los Mega anteriores tienen los pines I2C en una ubicación diferente y requerirán que sueldes dos cables desde los pines I2C en la pantalla y los conectes en las diferentes ubicaciones I2C en Digital 20 y 21. Esta pantalla no encajará fácilmente en la parte superior de un Arduino Ethernet debido a la altura del conector Ethernet. Puede utilizar un conjunto de cabeceras apiladas para dar al escudo más "elevación" por encima del gato.

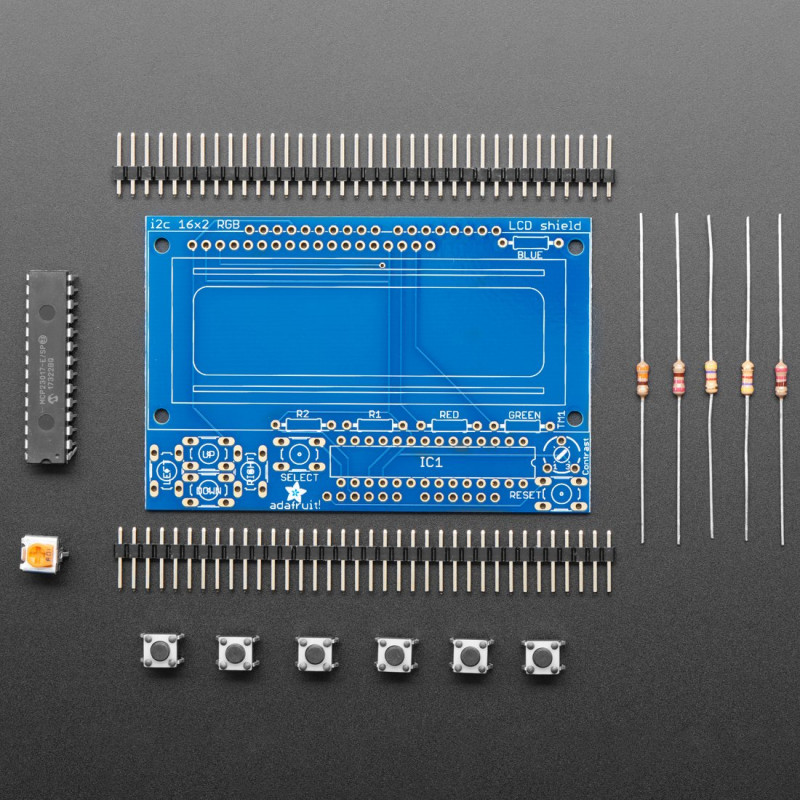

Este escudo viene en forma de kit. Se incluye una placa de circuito impreso de alta calidad fabricada en Estados Unidos y todos los componentes (botones, cabezal, etc.). No se incluye una pantalla LCD, tendrá que pedir una de nuestras finas pantallas LCD de 16x2 caracteres
Este kit sólo ha sido probado con las pantallas LCD que vendemos y soportamos, si utiliza otra no podremos garantizar que funcione y no podremos solucionar los problemas o darle soporte.
El montaje es fácil, incluso si nunca has soldado antes, y el kit se puede completar en 30 minutos. Consulte la página del tutorial del producto para ver las instrucciones de montaje antes de comprar
. Por supuesto, Adafruit incluso escribió una biblioteca Arduino fácil de usar que puede añadir fácilmente a su proyecto. Actúa igual que la librería incorporada de LiquidCrystal, pero utiliza automáticamente los pines de la pantalla. También puedes consultar fácilmente los 5 botones del teclado para obtener entradas a través de la librería, por lo que obtienes botones extra sin usar más pines.
En este momento, la biblioteca y el escudo pueden controlar la retroiluminación RGB de nuestras pantallas LCD de caracteres encendiendo o apagando cada LED. Esto significa que puede mostrar los siguientes colores: rojo, amarillo, verde, verde azulado, azul, violeta, blanco y todo apagado. No hay soporte para el control PWM de la luz de fondo en este momento, por lo que si usted necesita tener un control más granular de la luz de fondo RGB para mostrar una mayor gama de colores, este escudo no puede hacer eso (el expansor I2C no tiene salida PWM).
Página del producto con tutoriales, documentación e información de montaje
DETALLES TÉCNICOS
Archivos de PCB EagleCAD y Fritzing disponibles en el tutorial del producto
Dimensiones: 2.1" x 3.2"
Para uso con pantallas de 16x2 caracteres
Plug and play con cualquier Arduino 'clásico' - UNO, duemilanove, diecimilla, etc así como Arduino Mega R3.
Utiliza sólo los pines I2C - Analógico 4 y 5 en los Arduinos clásicos, Digital 20 y 21 en Arduino Mega R3
Esta placa/chip utiliza la dirección I2C de 7 bits 0x20
