Ahora que por fin tienes en tus manos un Raspberry Pi® , probablemente estés deseando hacer algún divertido ordenador embebido projects con él. Lo que necesitas es una placa de prototipado para la Pi de Adafruit, que se puede acoplar a la PCB de la Pi (y se puede quitar después si lo deseas) y te da todo tipo de bondades de prototipado para hacer que construir encima de la Pi sea súper fácil.
Nota: Este kit se utiliza mejor para el Raspberry Pi Modelo A o Modelo B. Puede utilizarlo con cualquier Pi de "tipo 2x20 GPIO" (A+, B+, Zero, Pi 2, Pi 3) pero sólo los '26 pines superiores' se desglosarán para su uso

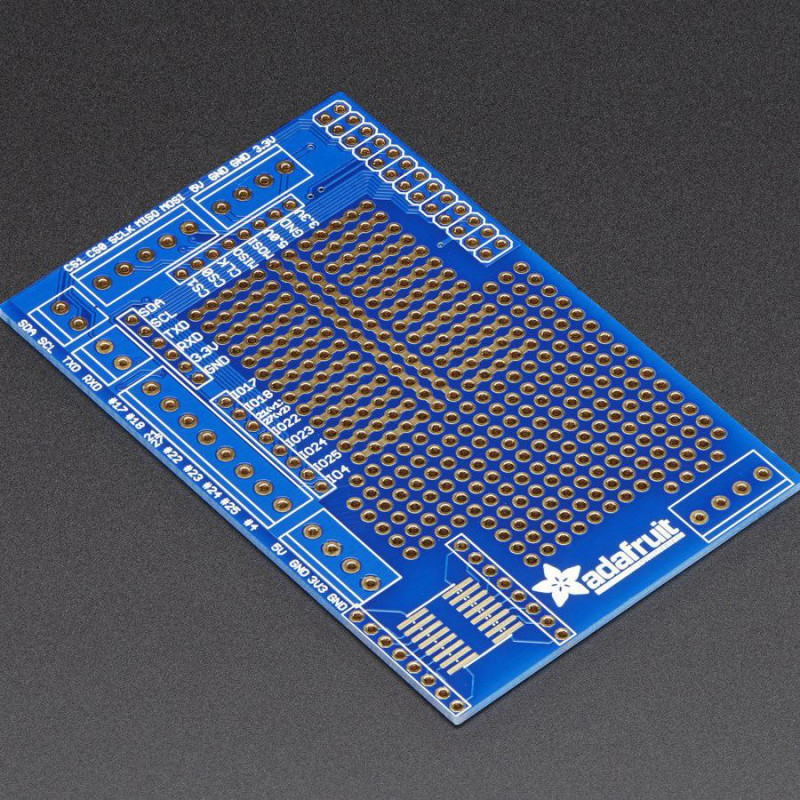

Adafruit añadió un montón de cosas básicas pero esenciales. En primer lugar, hay una gran zona de prototipos, la mitad de la cual es de estilo "breadboard" y la otra mitad es de estilo "perfboard" para que puedas conectar chips DIP, sensores y similares. A lo largo de los bordes de la zona de prototipos, todos los pines GPIO/I2C/SPI y de alimentación están divididos en puntas de 0,1" para que puedas conectarlos fácilmente. En los bordes de la zona de prototipos, (casi todos) los pines de ruptura también están conectados a bloques de terminales de tornillo de 3,5 mm etiquetados. Esto facilita el cableado semipermanente de sensores, LEDs, etc. También hay un bloque de terminales de 4 bloques dividido en almohadillas de 0,1" para el cableado general no GPIO. Por último, nos quedaba un poco de espacio por encima de los conectores metálicos, así que pusimos una zona de ruptura de chips de montaje superficial SOIC, para aquellos chips que no vienen en formato DIP.
Este kit viene como un conjunto de piezas, se requiere un poco de soldadura para armarlo pero es realmente fácil, incluso un principiante puede hacerlo en 15-20 minutos más o menos.La Pi (y nuestros kits) están destinados a ayudarnos a todos a aprender habilidades, ¡la soldadura es divertida! Echa un vistazo al tutorial para saber cómo se monta
Lo bueno de esta placa es que tenemos unos breakouts de cabecera personalizados que son más altos de lo habitual, de modo que la placa prototipo se sitúa por encima de los conectores metálicos, fuera del camino y permite un amplio espacio de trabajo.
¡Para más información, incluyendo algunas ideas de uso echa un vistazo al tutorial de Proto Pi Plate
DETALLES TÉCNICOS
Archivos de PCB de EagleCAD, objeto Fritzing y más en el tutorial!
Sirva su Pi projects en un plato para prototipos de Pi, ¡instrucciones!
