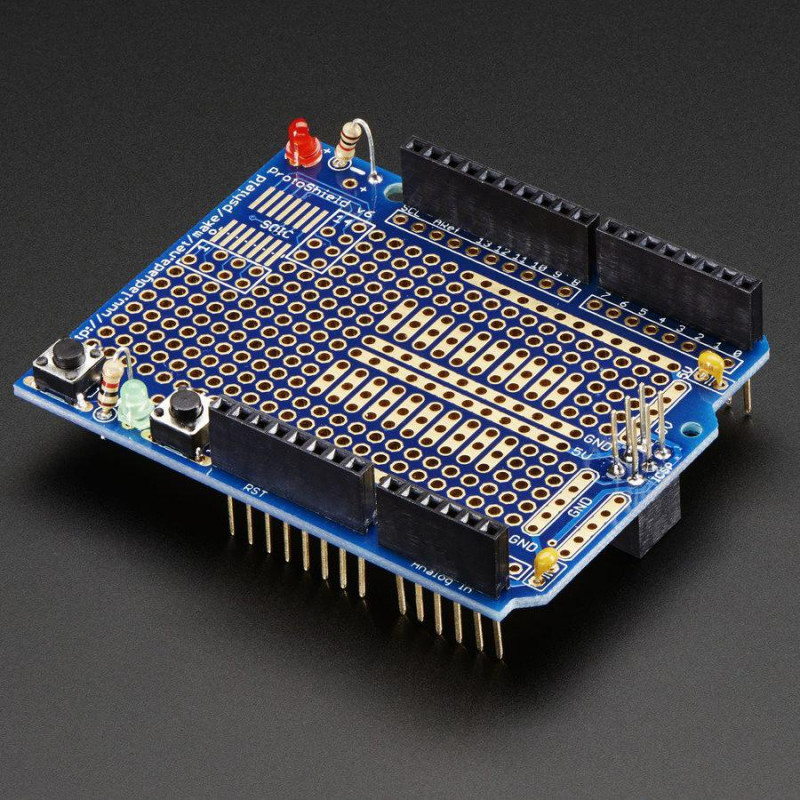

Esta placa de prototipado es la mejor que existe (bueno, eso creemos, al menos), y ahora es aún mejor con la versión R3 - ¡actualizada para una mayor compatibilidad con casi todos los Arduinos!
Funciona con UNO, Mega, Leonardo, NG, Diecimila, Duemilanove y Arduinos compatibles. Yun's y Arduino Ethernets tienen un conector Ethernet grueso que se interpone en el camino del apilamiento, puedes usar los cabezales de apilamiento incluidos y funcionará, sólo que no se asienta bien y plano.
Echa un vistazo a estas impresionantes especificaciones:
Tiene un bonito estándar de 0,1 "x0.Rejilla de prototipado de 1" con almohadillas grandes
Viene con cabeceras apilables y cabeceras simples, elija la que desee al soldar
Un patrón de CI para añadir CI DIP de hasta 20 pines
Carriles de alimentación en el centro y en los laterales
Un botón de reinicio y un botón extra de uso general
2 LEDs de uso general de 3mm, rojo y verde, así como 2 resistencias a juego
Un cabezal de apilamiento ICSP de paso para que pueda apilar cualquier tipo de escudo en la parte superior, y / o utilizar un programador AVR
Un área de chip de montaje en superficie para un máximo de 14 piezas de tamaño SOIC
Compatible con pequeñas placas de panificación
¡Cada pin se lleva a cabo!
Almohadillas chapadas en oro
2 condensadores de 0,1uF a cada lado para una mayor estabilidad de potencia
Se presenta como un kit de piezas para que pueda elegir cómo desea configurar su escudo. Sin embargo, es muy fácil de montar incluso para los soldadores principiantes. Más información e instrucciones aquí.
Arduino y breadboards no están incluidos.
DETALLES TÉCNICOS
Se adapta a las cabeceras normales de Arduino
Dimensiones (ensamblado): 69mm x 53mm x 13mm (2.7in x 2.1in x 0.5in)
Archivos CAD de PCB y objeto de Fritzing disponibles en el tutorial
