Los solenoides son básicamente electroimanes: están formados por una gran bobina de hilo de cobre con una armadura (un trozo de metal) en el centro. Cuando la bobina recibe energía, la babosa es arrastrada hacia el centro de la bobina. Esto hace que el solenoide pueda tirar de un extremo.

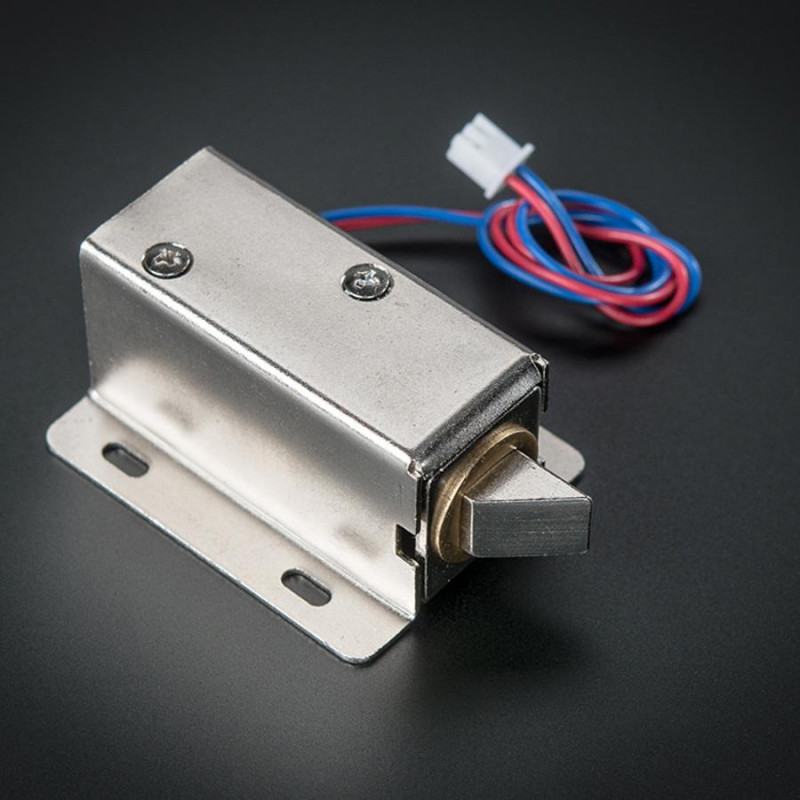

Este solenoide en particular es agradable y fuerte, y tiene una babosa con un corte inclinado y un buen soporte de montaje. Es básicamente una cerradura electrónica, diseñada para un armario básico o una caja fuerte o una puerta. Normalmente la cerradura está activa y no puedes abrir la puerta porque la babosa del solenoide está en el camino. No utiliza ninguna potencia en este estado. Cuando se aplican 9-12VDC, la babosa se retrae para que no sobresalga más y se pueda abrir la puerta.
Los solenoides vienen con la babosa inclinada como se muestra arriba, pero se puede abrir con los dos tornillos de cabeza Phillips y darle la vuelta para que su girado 90, 180 o 270 grados para que coincida con la puerta que desea utilizar con.
Para accionar un solenoide necesitarás un transistor de potencia y un diodo, consulta este diagrama para saber cómo conectarlo a un Arduino u otro microcontrolador. Necesitarás una fuente de alimentación bastante buena para accionar un solenoide, ya que le llegará mucha corriente para cargar el electroimán, unos 500mA, así que no intentes alimentarlo con una pila de 9V.
DETALLES TÉCNICOS
12VDC (puede usar de 9 a 12 voltios DC, pero un voltaje más bajo resulta en una operación más débil/lenta)
Consume 650mA a 12V, 500 mA a 9V cuando se activa
Diseñado para un tiempo de activación de 1-10 segundos
Dimensiones máximas: 41.85mm / 1.64" x 53.57mm / 2.1" x 27.59mm / 1.08"
Dimensiones: 23.57mm / 0.92" x 67.47mm / 2.65" x 27.59mm / 1.08"
Longitud del cable: 222.25mm / 8.75"
Peso: 147.71g
Diagrama
Hoja de datos de SketchUp
