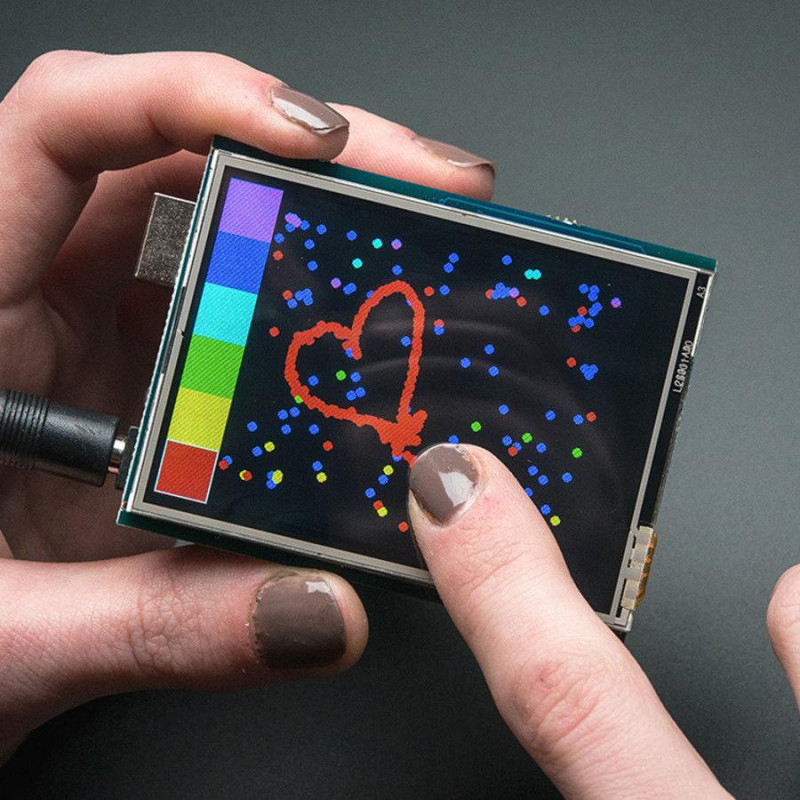

Dale vida a tu proyecto de Arduino con una hermosa pantalla táctil de gran tamaño con conexión de tarjeta microSD incorporada.
Esta pantalla TFT es grande (2,8" de diagonal), brillante (4 LED blancos de retroiluminación) y colorida (262.000 tonos diferentes de 18 bits). 240x320 píxeles con control individual de píxeles. Tiene mucha más resolución que una pantalla en blanco y negro de 128x64. Como ventaja, esta pantalla ya lleva incorporada una pantalla táctil resistiva, por lo que puede detectar las pulsaciones de los dedos en cualquier parte de la pantalla. (También tenemos una versión capacitiva-táctil de esta shield aquí)
Adafruit ha actualizado su shield original v1 a un display SPI - es un poco más lento pero usa muchos menos pines y ahora es mucho más fácil de usar con Mega y Leonardo. También incluyen un controlador de pantalla táctil SPI, por lo que sólo se necesita un pin adicional para añadir un controlador de pantalla táctil de alta calidad. Incluso con todos los extras, el precio es más bajo gracias a nuestra habilidad en la búsqueda de piezas y la ingeniería.
El escudo está completamente montado, probado y listo para funcionar. No hay cables ni soldaduras. Sólo tienes que conectarlo y cargar la biblioteca: ¡lo tendrás funcionando en menos de 10 minutos! Funciona mejor con cualquier Arduino clásico (UNO/Duemilanove/Diecimila). Suelda tres puentes y podrás usarlo a toda velocidad en un Leonardo o Mega también.
Este escudo de la pantalla tiene un controlador incorporado con el búfer de RAM, por lo que casi ningún trabajo es hecho por el microcontrolador. Esta shield necesita menos pines que su shield v1, por lo que puedes conectar más sensores, botones y LEDs: 5 pines SPI para la pantalla, otro pin para el controlador SPI de la pantalla táctil y otro pin para la tarjeta uSD si quieres leer imágenes de ella.
Por supuesto, no se limitarían a dejarte con una hoja de datos y un "¡buena suerte!". - Adafruit ha escrito una biblioteca gráfica completa de código abierto que puede dibujar píxeles, líneas, rectángulos, círculos y texto. También tienen una biblioteca de pantalla táctil que detecta x, y y z (presión) y un código de ejemplo para demostrar todo ello. El código está escrito para Arduino pero puede ser fácilmente portado a tu microcontrolador favorito. Para la gente que quiere la misma pantalla pero no en un factor de forma shield, echa un vistazo a este breakout TFT de 2.8"
DETALLES TÉCNICOS
Resolución de 240x320, color de 18 bits (262.000) - nuestra librería utiliza el modo de color de 16 bits
Pantalla SPI de alta velocidad con controlador de pantalla táctil digital SPI
La pantalla utiliza los pines digitales 13-9. El controlador de la pantalla táctil requiere el pin digital 8. El pin de la microSD requiere el pin digital 4. Esto significa que puedes utilizar los pines digitales 2, 3, 5, 6, 7 y los analógicos 0-5. El pin 4 está disponible si no se utiliza la microSD
Funciona con cualquier Arduino '328 clásico. Soldar los tres puentes para utilizar la cabecera ICSP para su uso con Leonardo o Mega
Regulador LDO de 3,3V @ 300mA a bordo, el consumo de corriente depende del uso, pero es de unos 100mA para la pantalla y la pantalla táctil
4 LEDs blancos de retroiluminación. Encendido por defecto pero puede conectar el transistor a un pin digital para el control de la luz de fondo
Pantalla táctil resistiva de 4 hilos conectada al controlador STMPE610
Hojas de datos, PCBs EagleCAD y más en el tutorial del producto
