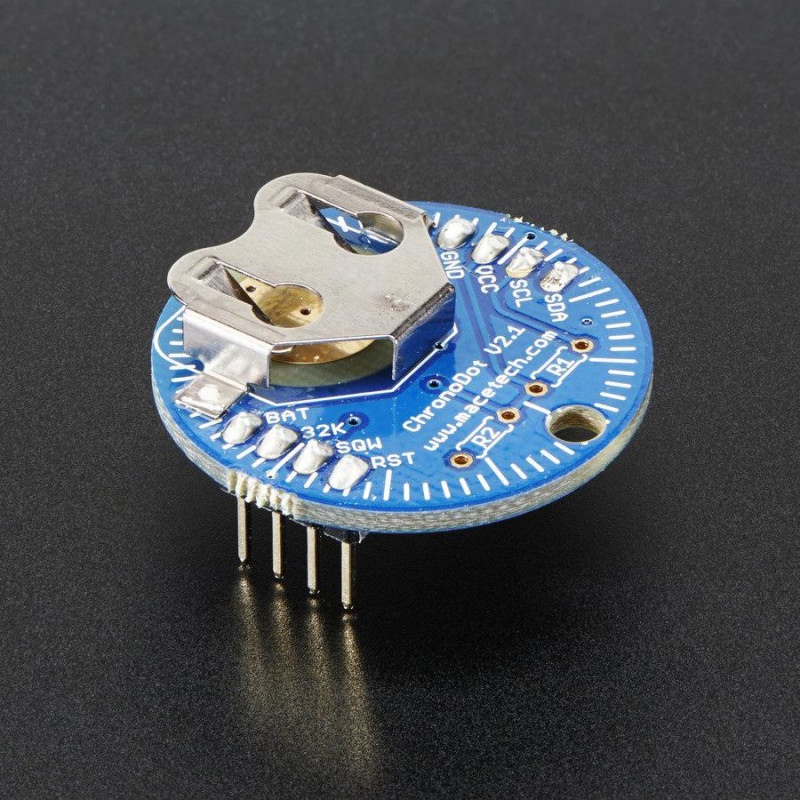

El ChronoDot RTC es un módulo de reloj de tiempo real extremadamente preciso, basado en el RTC con compensación de temperatura (TCXO) DS3231.
Incluye una pila CR1632, que debería durar al menos 8 años si la interfaz I2C sólo se utiliza mientras el dispositivo tiene energía de 5V disponible. La parte superior del Chronodot incorpora ahora un soporte para pilas de litio de 16 mm y 3 V. El DS3231 tiene un cristal interno y un banco de condensadores de sintonía conmutados. La temperatura del cristal se controla continuamente y los condensadores se ajustan para mantener una frecuencia estable. Otras soluciones de RTC pueden derivar minutos por mes, especialmente en rangos de temperatura extremos... el ChronoDot derivará menos de un minuto por año. Esto hace que el ChronoDot sea muy adecuado para aplicaciones de tiempo crítico que no pueden sincronizarse regularmente con un reloj externo.
El ChronoDot se conectará a una placa de circuito impreso sin soldadura estándar y también tiene agujeros de montaje para la instalación en el chasis.
La interfaz I2C es muy sencilla y prácticamente idéntica a las direcciones de registro de los populares RTCs DS1337 y DS1307, lo que significa que el código existente para el Arduino, Basic Stamp, Cubloc y otros controladores debería funcionar sin ninguna modificación. Esta nueva versión cuenta con un soporte para pilas, ¡sin necesidad de soldar!
DETALLES TÉCNICOS
Dimensiones (sin batería):
Longitud: 30,4mm/1,2in de diámetro
Altura: 14,1mm/0,55in
Peso: 4 g
¡Esta placa/chip utiliza la dirección I2C de 7 bits 0x68
controlador netduino, muestra netduino y Documentación! Esta muestra ejercita todas las funciones del reloj (igual que el controlador y las muestras del DS1307)
También se recomienda el código de ejemplo del RTC de Paul Stoffergen (para todos los Arduino's y compatibles): https://github.com/PaulStoffregen/Time y http://www.pjrc.com/teensy/td_libs_DS1307RTC.html
