Estas pantallas son pequeñas, de sólo 1" de diagonal, pero muy legibles gracias al alto contraste de una pantalla OLED.
Esta pantalla está formada por 128x32 píxeles OLED blancos individuales, cada uno de los cuales se enciende o apaga mediante el chip controlador. Dado que la pantalla produce su propia luz, no se necesita retroiluminación. Esto reduce la energía necesaria para hacer funcionar el OLED y es la razón por la que la pantalla tiene un contraste tan alto; ¡nos gusta mucho esta pantalla en miniatura por su nitidez!
Para facilitarte la vida y que puedas concentrarte en tu trabajo importante, Adafruit ha tomado la pantalla OLED y la ha colocado en una placa de circuito impreso junto con los circuitos de soporte para que puedas utilizar esta pequeña maravilla con niveles lógicos de 3,3V (Feather/Raspberry Pi) o 5V (Arduino/ Metro328).

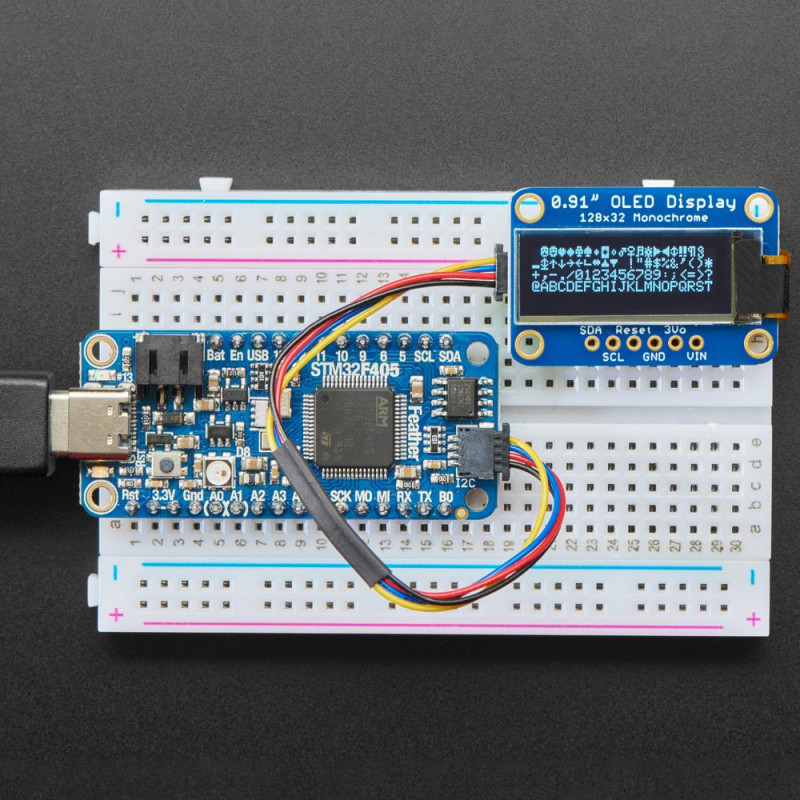

Han actualizado el diseño para añadir un circuito de auto-restauración para que el pin de reset sea opcional, ya que habla I2C se puede conectar fácilmente con sólo dos cables (¡además de alimentación y tierra!). Incluso han incluido SparkFun conectores STEMMA QT compatibles con qwiic para el bus I2C, ¡así que ni siquiera es necesario soldar!
Sólo tienes que conectar tu micro favorito y leer el detallado tutorial con las bibliotecas Arduino y Python/CircuitPython para el texto y los gráficos. Necesitarás un microcontrolador con más de 512 bytes de RAM, ya que la pantalla debe tener un buffer.
Los requisitos de energía dependen un poco de la cantidad de pantalla que se ilumina, pero en promedio la pantalla utiliza alrededor de 20mA de la alimentación de 3,3V. El controlador OLED lleva incorporada una sencilla bomba de carga con tapa de conmutación que convierte los 3,3v-5v en una unidad de alto voltaje para los OLED, por lo que es una de las formas más sencillas de incorporar un OLED a tu proyecto.
Tenga en cuenta que las pantallas OLED están formadas por cientos de... ¡OLED! Eso significa que cada píxel es un pequeño LED orgánico, y si se mantiene encendido durante más de 1000 horas empezará a atenuarse. Si quieres mantener la pantalla uniformemente brillante, apaga la pantalla (apaga los píxeles) cuando no sea necesario para evitar que se atenúen.
DETALLES TÉCNICOS
Hoja de datos, archivos de PCB EagleCAD y Fritzing disponibles en el tutorial del producto
Dimensiones:
PCB: 20mm x 35mm (0.8" x 1.4")
Área de visualización: 7mm x 25mm
Grosor: 4mm
Detalles de la pantalla:
Tamaño de la pantalla diagonal?0.91"
Número de píxeles?128 × 32
Profundidad de color: monocromo (blanco)
Construcción del módulo: COG
Tamaño del módulo (mm): 46,30 × 11,50 × 1,45
Tamaño del panel (mm): 30,00 × 11,50 × 1,45
Área activa (mm): 22,384 × 5,584
Paso de píxeles (mm): 0,175 × 0,175
Tamaño de píxeles (mm): 0,159 × 0,159
Duty: 1/32
Brillo ( cd/m2)?150 (Typ) @ 7.25V
Interfaz?I2C
El consumo de corriente de la pantalla depende completamente de su uso: cada LED OLED consume corriente cuando está encendido, por lo que cuantos más píxeles tenga encendidos, más corriente se utiliza. En la práctica suelen consumir unos 15mA, pero para obtener cifras precisas debes medir la corriente en tu circuito de uso.
Esta placa/chip utiliza la dirección I2C de 7 bits 0x3C
