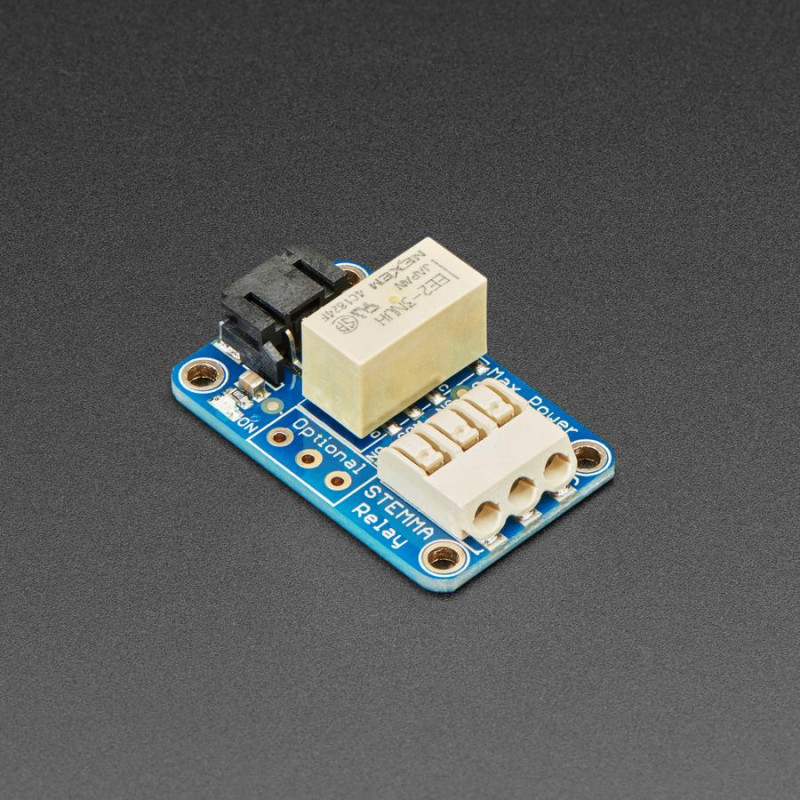

Este es el minirrelé sin enclavamiento STEMMA. Te da poder para controlar, y control sobre el poder. En pocas palabras, ahora puede encender y apagar lámparas, ventiladores, solenoides y otros pequeños aparatos que funcionan con hasta 250VAC o corriente continua utilizando cualquier microcontrolador o microordenador, con facilidad.
No hay que preocuparse por los diodos flyback, el cambio de nivel, la protección de los pines. La junta de STEMMA se encarga de todo eso por ti. Se puede utilizar con cualquier microcontrolador/microordenador de 3V o 5V. Para utilizarlo con una protoboard, Raspberry Pi o Arduino, emparéjalo con un cable JST de 3 pines a protoboard.
Esta placa tiene un solo pin de señal (el cable blanco). Normalmente, el pin COM del relé está conectado mecánicamente al pin NC y el pin NO está desconectado.
Cuando el pin de señal se pone en alto, el relé conmuta y el interruptor interno cambia de forma que el pin COM se conecta mecánicamente al pin NO y el NC se desconecta
Cuando el relé está activo, se enciende un LED rojo, y se utilizan unos 50mA de corriente del cable rojo de alimentación para mantener la bobina encendida. Tenga en cuenta que si se pierde la alimentación, el relé volverá a estar "abierto".
Las conexiones para el relé son la cosa tubular blanca en el extremo de la PCB. Puedes introducir el cable en los agujeros, se agarrarán automáticamente a los cables de 24AWG a 18AWG. Una vez que introduzcas el cable, dale un ligero tirón para comprobar que está sujeto. Para liberar el cable, utilice un destornillador fino o un bolígrafo para presionar el botón de la parte superior mientras tira del cable.
Puede conmutar hasta 2A de corriente resistiva a 30VDC o ~40VAC o menos. A 110VDC puede conmutar hasta 0,3A, a 120VAC hasta 0,5A, y a 250VAC puede conmutar hasta 0,6A. Compruebe la hoja de datos del relé para conocer la capacidad de conmutación exacta y, por supuesto, para las cargas reactivas/inductivas tendrá que descalificar. Este no es un relé que puedas usar para encender y apagar tu lavadora/secadora, quédate con 60W o menos.
Cada placa STEMMA viene con una placa de circuito impreso totalmente montada y probada, pero sin cable. No es necesario soldar para utilizarlo. Hay un segundo interruptor opcional en el lado de la PCB, si usted consigue un bloque de terminales de 3 pines se puede soldar en su lugar, pero es opcional.
Nota: Si se utiliza con tensiones elevadas (> 24V), tenga cuidado y sentido común. Los altos voltajes requieren experiencia, y sólo deben ser utilizados por ingenieros que se sientan cómodos con las directrices y sepan cómo utilizarlos de forma segura.
DETALLES TÉCNICOS
Dimensiones ensambladas: 34,3mm x 21,6mm x 11,3mm
LEARN
Guía principal: Adafruit Mini relé sin enclavamiento STEMMA - ¡Consiga el poder de controlar, y el control sobre el poder con STEMMA!
