¡Mira esto! ¿Siempre ha querido tener otro par de ojos en la nuca? ¿O equipar tu disfraz con grandes y hermosos orbes?

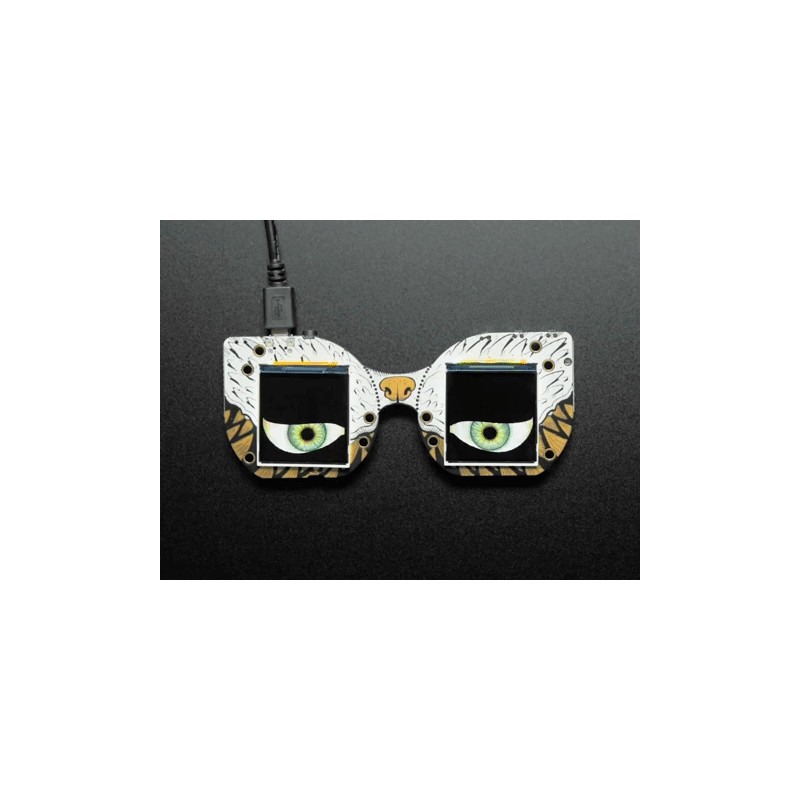

El MONSTER M4SK es como el Hallowing pero el doble de bueno, con dos magníficas pantallas TFT IPS de 240x240 píxeles, impulsadas por un procesador Cortex M4 a 120MHZ que puede bombear esos píxeles con gran rapidez. Obtendrá la misma calidad de visualización que el kit Raspberry Pi Eyes pero sin necesidad de llevar un ordenador Linux completo
Este diseño único tiene los ojos a la misma distancia de la pupila que un humano (~63mm) pero está diseñado para que la sección de la nariz se pueda separar con unos alicates/cortadores y luego unirla con un cable JST SH de 9 pines de hasta 100mm de largo para que los ojos se puedan reposicionar o conectar libremente.
Adafruit quería facilitar los efectos de audio, así que además de un amplificador de audio de clase D, también hay una toma de auriculares estéreo que se conecta a los dos DAC del chip. Utilízalo cuando quieras una caja de amplificación de sonido externo para grandes efectos. Para los pequeños efectos portátiles, el amplificador incorporado puede accionar altavoces de 8 ohmios hasta 1 vatio.
En cada lado hay enchufes JST-PH para conectar dispositivos externos. Los JST de 3 pines se conectan a los pines analógicos/temporizadores del SAMD51, por lo que puedes utilizarlos para sensores o dispositivos GPIO. El conector JST de 4 pines se conecta al puerto I2C y en él se pueden colocar los conectores Grove para un soporte de hardware adicional. Para el puerto de micrófono PDM, puedes conectar un micrófono PDM.
También hay un montón de sensores incorporados: sensor de luz, 3 botones táctiles y una almohadilla táctil capacitiva en el morro.
Hablando de esa nariz, la serigrafía es obra de la hábil Miss Monster, ¡fíjate en esos colmillos!
Esta es, con diferencia, la tabla de desarrollo más bonita, espeluznante e increíble que ha hecho Adafruit hasta ahora. Contempla estos rasgos:
ATSAMD51G19 Microcontrolador Cortex M4 que funciona a 120MHz con 512KB Flash, 192KB RAM
8 MB QSPI flash para almacenar gráficos y efectos de sonido
Dos pantallas TFT IPS de 240x240 cada una en su propio bus SPI
Preciosa pantalla de seda con una nariz boop-able que es una almohadilla táctil capacitiva
Circuito de carga de batería Lipoly para uso portátil
Salida de auriculares estéreo, para efectos de sonido a través de un amplificador
Controlador de altavoces mono para altavoces más pequeños de 8 ohmios y 1W
Un conector STEMMA JST de 4 pines para conexión I2C (también compatible con Grove)
Dos conectores STEMMA JST de 3 pines con digital/analógico/PWM para servos, sensores, etc
Un puerto JST SH de 4 pines para conectar un micrófono PDM opcional
Controles de retroiluminación
Tres botones táctiles
Sensor de luz
Interruptor de encendido/apagado y botón de reinicio
Y como es de esperar, tienen un nuevo y estupendo código de globo ocular, que hace 2 ojos con gráficos configurables por el usuario. Ahora mismo su código sólo es compatible con Arduino - CircuitPython no es lo suficientemente rápido como para realizar las técnicas de animación 3D utilizadas para dibujar los globos oculares. Los ojos se ven aún mejor si los combinas con estas lentes de cristal o plástico de 40 mm. (Necesitarás dos, por supuesto) También podrías necesitar este kit de acrílico transparente para montar las lentes convexas.
DETALLES TÉCNICOS
Dimensiones del producto: 118,3mm x 48,0mm x 9,7mm / 4,7" x 1,9" x 0,4"
