El papel electrónico sencillo llega por fin a los microcontroladores, con este breakout diseñado para facilitar la incorporación de una pantalla eInk tricolor.
Lo más probable es que hayas visto uno de esos novedosos "e-readers" como el Kindle o el Nook. Tienen gigantescas pantallas electrónicas de papel "estáticas", lo que significa que la imagen permanece en la pantalla incluso cuando se desconecta completamente la alimentación. La imagen también es de alto contraste y muy legible a la luz del día. Realmente tiene el mismo aspecto que el papel impreso.
Hace mucho tiempo que nos gustan estas pantallas, pero los breakouts nunca fueron diseñados para que los fabricantes los utilizaran. Finalmente, Adafruit decidió hacer el suyo propio.

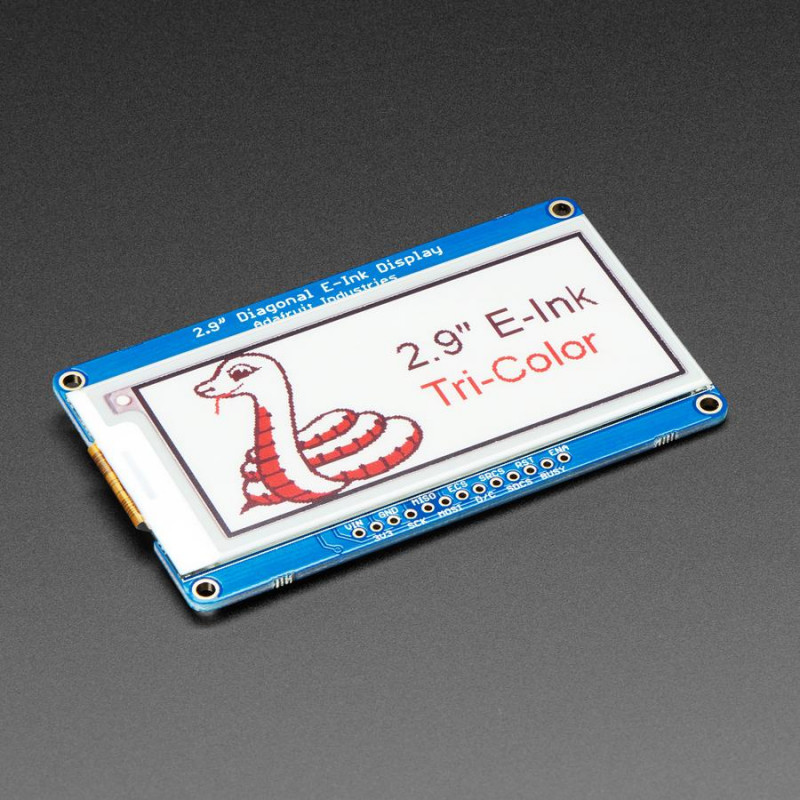

Este breakout tiene una pantalla tricolor (rojo, negro y blanco) de 2,9". Tiene 296x128 píxeles de tinta negra y roja y un fondo blanco. Usando las librerías CircuitPython o Arduino, puedes crear un 'frame buffer' con los píxeles que quieres tener activados y luego escribirlo en la pantalla. La mayoría de los brotes simples lo dejan así. Pero si haces las cuentas, 296 x 128 píxeles x 2 colores = 9,5 KBytes. Que no caben en muchas memorias de microcontroladores. Incluso si tienes 32KB de RAM, ¿por qué desperdiciar 10KB?
Así que Adafruit le hizo un favor y le puso un pequeño chip SRAM en la parte trasera. Este chip comparte el puerto SPI que utiliza la pantalla eInk, por lo que sólo necesita un pin extra. Y, ¡se acabó el frame-buffering! Puedes usar la SRAM para configurar lo que quieras mostrar, y luego pasar los datos de la SRAM a la tinta electrónica cuando estés listo. La biblioteca que escribieron hace todo el trabajo por ti, sólo tienes que interactuar con ella como si fuera una pantalla compatible con Adafruit_GFX.
Para usos de ultra-baja potencia, el regulador de 3.3V de la placa tiene el pin Enable sacado para que puedas apagar la potencia de la SRAM, MicroSD y pantalla.
Adafruit incluso se lanzó en un zócalo de MicroSD para que puedas almacenar imágenes, archivos de texto, lo que quieras mostrar. Todo es seguro en la lógica de 3 o 5V, por lo que se puede utilizar con todos los microcontroladores.
Se entrega montada y probada, con algún remate. Necesitarás un soldador para fijar el cabezal para el prototipo o para instalarlo en tu proyecto.
DETALLES TÉCNICOS
Dimensiones del producto: 80,0mm x 47,0mm x 5,0mm / 3,1" x 1.9" x 0.2"
Peso del producto: 23.0g / 0.8oz
