El magnetómetro de 3 ejes TLV493D es un pequeño y gran sensor para detectar imanes en 3D. De hecho, el fabricante Infineon sugiere que podría utilizarse para hacer un joystick.
También podrías utilizarlo para otras cosas interesantes, como detectar objetos con imanes, como la tapa de una caja, o tal vez una estatua que desbloquee tu guarida secreta cuando la coloques en tu manto...
El TLD493D destaca en la medición de campos magnéticos cercanos en tres dimensiones. No va a ser un buen compass, no es lo suficientemente sensible para captar el campo magnético de la Tierra, pero se puede utilizar para seguir el movimiento de los imanes cercanos en tres dimensiones.
Estas son algunas de las especificaciones:
Salida digital a través de una interfaz I2C estándar de 2 hilos de hasta 1 MBit/seg
Resolución de datos de 12 bits para cada dirección de medición
Medición de campo lineal de Bx, By y Bz de hasta +130 mT
Excelente adaptación de la medición X/Y para una detección de ángulos precisa

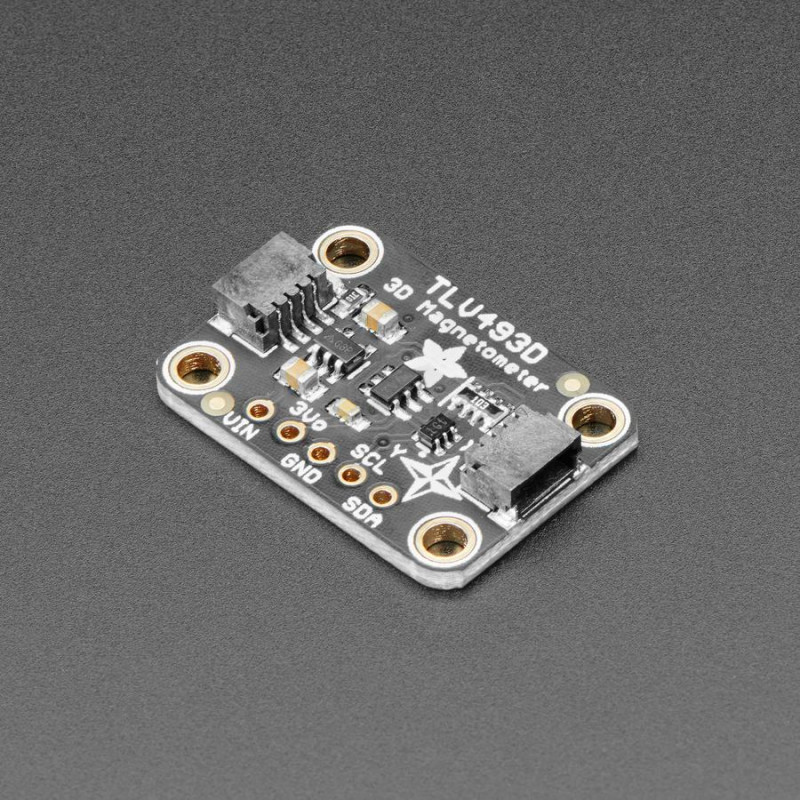

Como solemos hacer, Adafruit ha facilitado el uso del TLV poniéndolo en una placa de circuito impreso junto con la circuitería que lo soporta. Un regulador de voltaje y el cambio de nivel lógico se combinan para que pueda utilizarse con una gama de microcontroladores con niveles lógicos de 3,3V o 5V. Incluso te dan un pin para que utilices el exceso de jugo de 3,3V que no necesita el TLV493D.
También han dotado al breakout de conectores STEMMA QT compatibles con SparkFun Qwiic para que puedas utilizarlo con otras placas equipadas de forma similar sin necesidad de soldar. Como el TLV493D "habla" I2C, sólo necesitas dos cables (además de la alimentación) para interactuar con tu microcontrolador, y puedes compartir esos pines con otros sensores I2C. El fabricante Infineon ha tenido la amabilidad de proporcionar una biblioteca para utilizar el sensor con Arduino, y Adafruit ha escrito una para utilizarlo con CircuitPython y Python para su uso en Raspberry Pi y otros ordenadores Linux.
DETALLES TÉCNICOS
Dimensiones del producto: 25,4mm x 17,8mm x 4,6mm / 1,0" x 0,7" x 0,2"
Peso del producto: 1,8g / 0,1oz
APRENDA
Guía principal: Adafruit TLV493 Magnetómetro de triple eje - ¡Para cuando no pueda orientar sus imanes!
