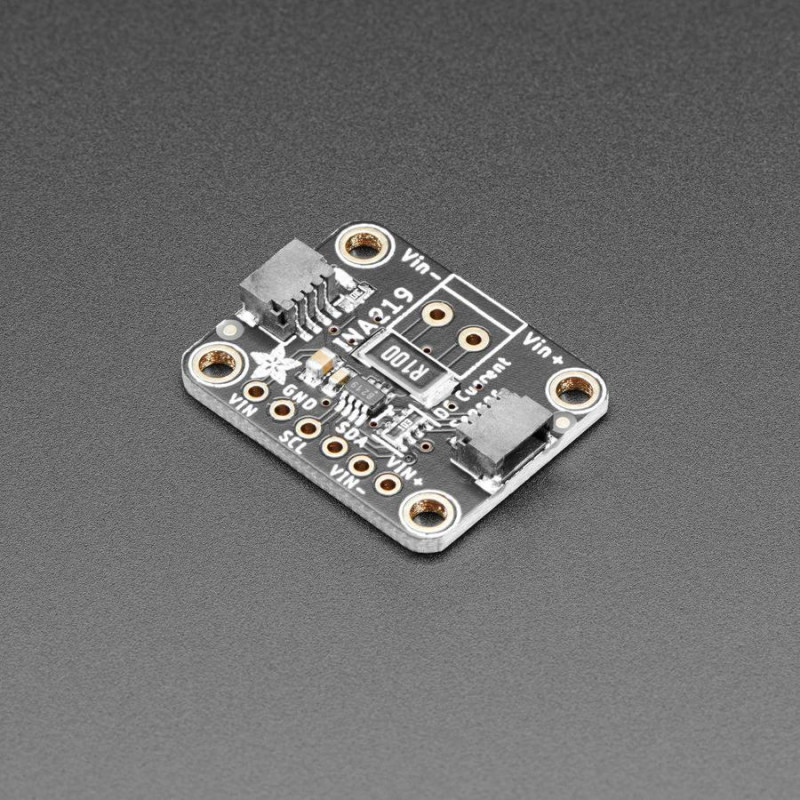

Esta placa de conexión resolverá todos tus problemas de monitorización de la energía.
En lugar de tener que lidiar con dos multímetros, puedes usar el práctico chip INA219B en este breakout para medir tanto el voltaje del lado alto como el consumo de corriente continua a través de I2C con una precisión del 1%.
La mayoría de los dispositivos de medición de corriente sólo sirven para medir el lado bajo. Eso significa que, a no ser que quieras meter una batería de por medio, tienes que meter la resistencia de medición entre la tierra del objetivo y la tierra verdadera. Esto puede causar problemas en los circuitos, ya que a la electrónica no le gusta que las referencias de tierra cambien y se muevan con la variación del consumo de corriente. Este chip es mucho más inteligente - puede manejar la medición de la corriente lateral alta, hasta +26VDC, aunque se alimente con 3 o 5V. También informará de esa tensión lateral alta, lo que es genial para el seguimiento de la vida de la batería o de los paneles solares.
Un amplificador de precisión mide la tensión a través de la resistencia de detección de 0,1 ohmios y 1%. Dado que la diferencia máxima de entrada del amplificador es de ±320mV, esto significa que puede medir hasta ±3,2 amperios. Con el ADC interno de 12 bits, la resolución en el rango de ±3,2A es de 0,8mA. Con la ganancia interna ajustada al mínimo de div8, la corriente máxima es de ±400mA y la resolución es de 0,1mA. Los hackers avanzados pueden quitar la resistencia de detección de corriente de 0,1 ohmios y sustituirla por la suya propia para cambiar el rango (por ejemplo, un 0,01 ohmios para medir hasta 32 amperios con una resolución de 8mA)
Adafruit incluye un cabezal de 6 pines (para que puedas conectar fácilmente este sensor a una protoboard), así como una clavija de terminal de 3,5 mm para que puedas conectar y desconectar fácilmente tu carga.
El uso es sencillo. Alimenta el sensor con 3 a 5VDC y conecta los dos pines I2C a tu microcontrolador. A continuación, conecte su fuente de alimentación de destino a VIN+ y la carga a tierra a VIN-. Adafruit tiene un tutorial detallado que hará toda la ganancia, el rango y las matemáticas para usted - ¡sólo tiene que conectar y usar con Arduino o CircuitPython!
Por si fuera poco, Adafruit también ha añadido ahora SparkFun Conectores STEMMA QT compatibles con Qwiic para el bus I2C, por lo que ni siquiera es necesario soldar las líneas I2C y de alimentación. Sólo tienes que conectarlo a tu micro favorito mediante un cable adaptador STEMMA QT. Los conectores QT de Stemma también permiten utilizar la INA219 con nuestros diversos accesorios asociados. El cable QT no está incluido, pero tenemos una variedad en la tienda.
DETALLES TÉCNICOS
Historial de revisiones:
A partir del 29 de enero de 2021, Adafruit ha actualizado este sensor al estándar STEMMA QT para sensores. Ahora hay cuatro orificios de montaje y dos conectores STEMMA QT para la conectividad plug-and-play. El esquema es el mismo; sólo ha cambiado la forma mecánica
Archivos de hoja de datos, Fritzing y EagleCAD PCB disponibles en el tutorial del producto
Resistencia de detección de corriente de 0,1 ohmios 1% 2W
Tensión de destino de hasta +26V
Medición de corriente de hasta ±3,2A, con resolución de ±0,8mA
Nota: El bloque de terminales incluido con su producto puede ser azul o negro.
Esta placa/chip utiliza direcciones I2C de 7 bits 0x40, 0x41, 0x44, 0x45, seleccionables con puentes
Dimensiones del producto: 25.6mm x 20.4mm x 4.7mm / 1.0" x 0.8" x 0.2"
