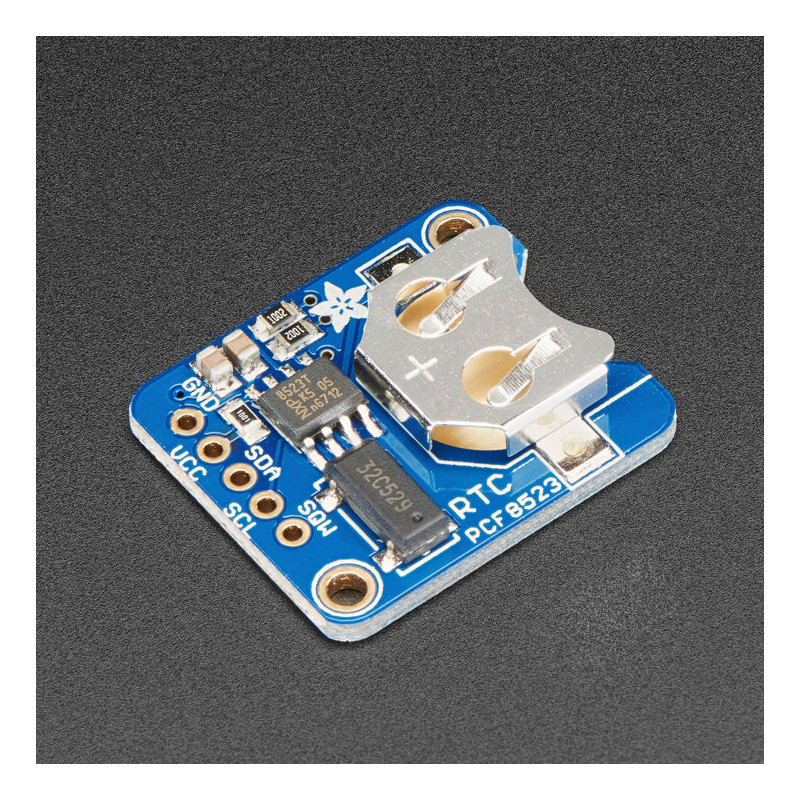

Este es un gran reloj de tiempo real (RTC) respaldado por baterías que permite que su proyecto de microcontrolador mantenga la hora incluso si se reprograma, o si se pierde la energía.
Perfecto para el registro de datos, la creación de relojes, la impresión de tiempos, los temporizadores y las alarmas, etc. Equipado con el RTC PCF8523 - ¡puede funcionar con alimentación y lógica de 3,3V o 5V!
Funciona muy bien con un Arduino usando esta librería RTC, con CircuitPython o con un Raspberry Pi (o un ordenador linux de placa única similar)
La PCB y el cabezal están incluidos
Se conecta a cualquier breadboard, o puedes usar cables
Dos agujeros de montaje
Mantendrá la hora durante 5 años o más
Nota: Este producto no viene con una pila de botón CR1220. Le recomendamos que compre una pila de botón para usar con este producto.
El PCF8523 es sencillo y barato, pero no es un dispositivo de alta precisión. Puede perder o ganar hasta 2 segundos al día. Si desea una alternativa de alta precisión y con compensación de temperatura, consulte el RTC de precisión DS3231.
Echa un vistazo a esta guía detallada para ver el código, las bibliotecas, los esquemas, el objeto Fritzing y mucho más.
Detalles técnicos
¡Echa un vistazo a esta guía detallada para ver el código, las bibliotecas, los esquemas, el objeto Fritzing y mucho más!
Historial de revisiones:
A partir del 25 de marzo de 2022, esta placa puede venir ahora con una versión de PCB con encapsulado de chip HVSON o SOIC-8, dependiendo de qué chip esté disponible en el mercado. Ambas son de idéntica funcionalidad.
¡A partir del 30 de agosto de 2017 hemos actualizado el diseño para tener un filtro RC en la fuente de alimentación para reducir el reinicio accidental si la energía cae demasiado rápido!
Los agujeros de montaje tienen un diámetro de 2,2mm (0,086in), con una separación de 25mm (0,98in)
Esta placa/chip utiliza la dirección I2C de 7 bits 0x68
Dimensiones del producto: 25,5mm x 21,7mm x 4,8mm / 1,0" x 0,9" x 0,2"
Peso del producto: 1,2g / 0,0oz
