Esta placa que cuidará las espaldas de tu QT Py y le dará la potencia y el soporte para que pueda salir de su puerto USB.

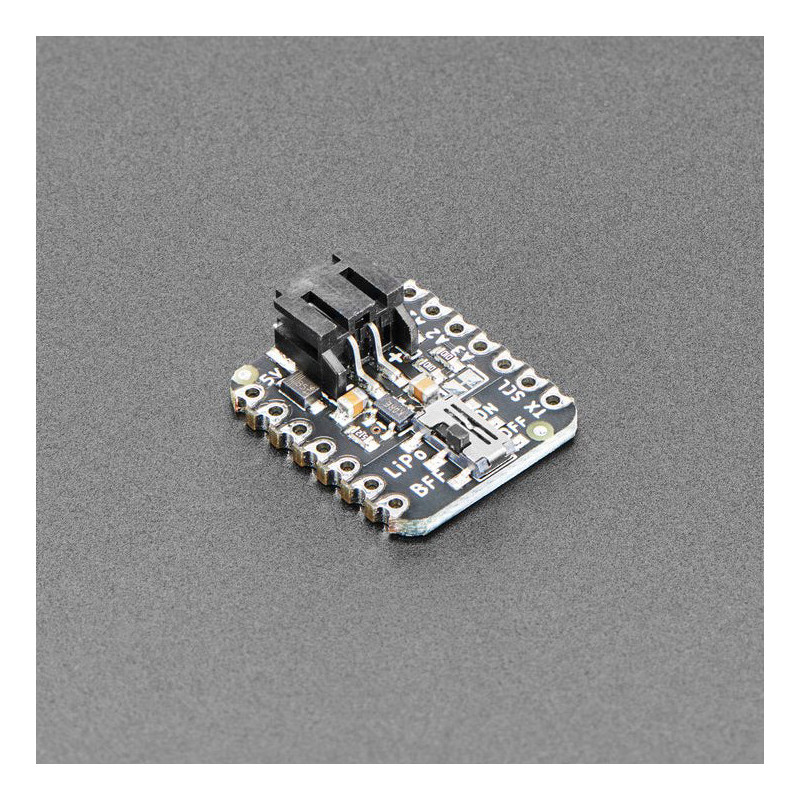

Este pequeño cargador de lipo está diseñado para encajar en la parte trasera de cualquier placa QT Py, y facilitar la alimentación portátil. Sólo tienes que conectar cualquier batería estándar de polímero de litio o de iones de litio de 3,7V/4,2V en el enchufe JST del extremo. Cuando se alimenta con el puerto USB del QT Py, el cargador se pone en marcha y carga la batería a una velocidad máxima de 200mA. Verás que el LED amarillo se ilumina cuando eso ocurra.
Cuando se retira el USB, la batería se carga de forma inversa en el puerto de 5V a través de un diodo Schottky. También se puede encender o apagar con el interruptor deslizante incorporado.
Un simple divisor de tensión en el lado del cátodo del diodo y conectado a la patilla A2 permitirá que su firmware detecte los modos básicos: si el voltaje es superior a 4,3V, probablemente esté conectado al USB. Si el voltaje es de 4.2V o menos, probablemente esté funcionando con la batería Lipoly y puedes determinar aproximadamente el estado de la batería.
Adafruit incluye algún cabezal que puedes soldar a tu QT Py.
Sólo para uso con Adafruit baterías de LiPoly/LiIon. Otras baterías pueden tener un voltaje, una química, una polaridad o una distribución de pines diferentes.
Viene como una PCB ensamblada y probada
Utiliza la entrada de 5V a través del conector USB Tipo-C de la QT Py
Para cargar baterías individuales de iones de litio/polímero de litio de 3,7/4,2v (no para células más antiguas de 3,6/4,1v)
Corriente de carga de 200mA
Las baterías y la QT Py no están incluidas.
Detalles técnicos
Dimensiones del producto: 20,9mm x 17,9mm x 7,2mm / 0,8" x 0,7" x 0,3"
Peso del producto: 1,6g / 0,1oz
