Abróchate el cinturón, vamos a lanzar en T-menos 10 segundos... ¿Destino? ¡Un nuevo planeta de clase M llamado MACROPAD!
M significa aquí Microcontrolador, porque este controlador de teclado 3x4 cuenta con la tecnología más reciente del sector Raspberry Pi: diga hola al RP2040. Se trata de un pequeño y veloz microcontrolador con muchos pines GPIO y 64 veces más memoria RAM que el Apollo Guidance Computer. Adafruit ha añadido 8 MB de memoria flash para disponer de mucho almacenamiento.
Este es el kit completo de inicio de MacroPad con llaves incluidas, tapas de llaves y carcasa. A mucha gente de la comunidad de teclados mecánicos le gusta personalizar las teclas y las tapas de sus teclados; si quieres personalizarlo, quizá quieras conseguir las piezas individuales.
El paquete de inicio incluye:
1 x Adafruit MacroPad RP2040 - 3x4 Teclas + Codificador + OLED
12 x Interruptores de teclas mecánicas Kailh - Rojo lineal
12 x Tapas de teclas transparentes para interruptores compatibles con MX
Adafruit Kit de caja de MacroPad:
1 x Adafruit Placa inferior del MacroPad
1 x 3x4 Placa del teclado mecánico
1 x Pomo de goma con eje D
4 x Tornillo de máquina M3 5mm
4 x Pies de goma

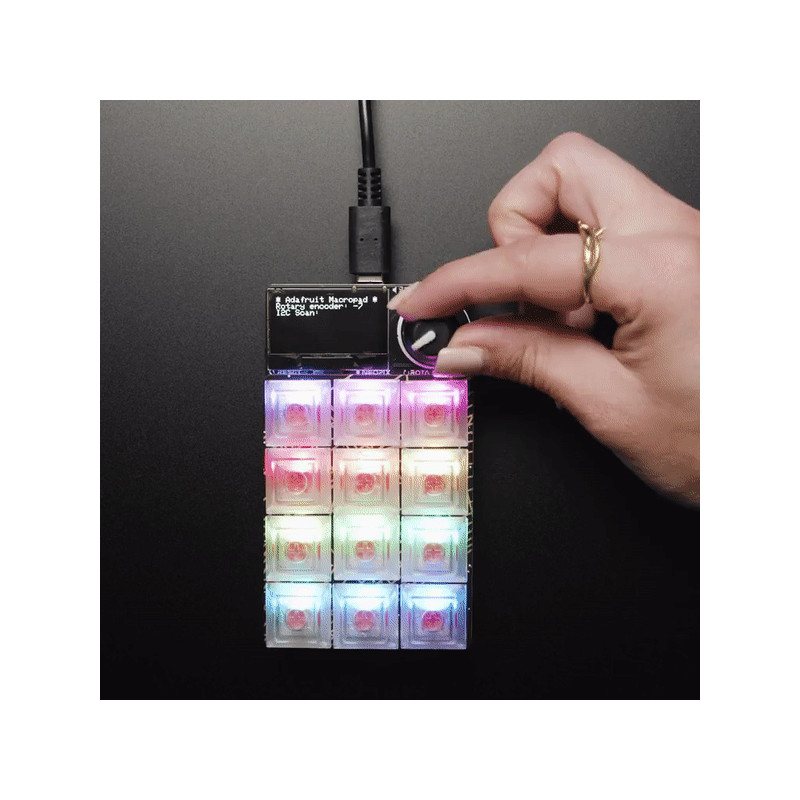

Prepárese para actualizar la estación de control de su escritorio con un Macropad alimentado por CircuitPython o Arduino - completo con 12 botones, pantalla OLED, altavoz y codificador rotativo. Personalízalo para que tu nave espacial te guíe por los grandes confines de lo desconocido (o simplemente haz que escriba tus emojis favoritos).
Cada una de las 12 tomas puede aceptar un interruptor de tecla compatible con Cherry MX. No es necesario soldar, sólo hay que encajar las llaves.
Esta nave espacial también está equipada con un OLED monocromo de 128x64 para una pantalla nítida que puede utilizarse en Arduino o CircuitPython para mostrar mapas de teclas, estadísticas, rendimiento del ordenador, etc. También hay un codificador rotativo con pulsador soldado. Gírelo y gírelo o púlselo para cambiar el volumen o el brillo del monitor o para desplazarse: ¡lo que quiera! Un diminuto altavoz puede proporcionar información de audio o reproducir divertidas melodías.
¿Quieres añadir más hardware? No te preocupes: un puerto STEMMA QT en el lateral te permite conectar cualquier periférico complementario I2C de la enorme familia de placas enchufables STEMMA QT / Qwiic.
Viste tu Adafruit Macropad con el fabuloso kit de serigrafía decorativa y hardware de PaintYourDragon. Obtienes las dos placas de circuito impreso personalizadas que se cortan para que actúen como una placa inferior protectora y una placa de teclado que estabiliza mecánicamente.
Utiliza los tornillos M3 incluidos para fijar la placa inferior; es simétrica, así que puedes decidir qué lado quieres que sea visible. Los pies de goma de la parte inferior protegen el escritorio de los arañazos. Coloca las 12 llaves que quieras instalar en la placa de llaves, se encajarán sólidamente y te permitirán conectar todas las llaves a la vez. Por último, encaja el pomo del eje D en el codificador.
Se ve bien y está listo para el juego.
Por favor, tenga en cuenta que el chip RP2040 no tiene actualmente soporte QMK - ¡este macropad está diseñado para ser programado en Arduino o CircuitPython! Si finalmente QMK añade el RP2040 como chipset compatible (no hay fecha de llegada ni planes que conozcamos), actualizaremos esta página.
¿TLS?
Raspberry Pi Chip RP2040 + 8MB de memoria Flash - Doble núcleo Cortex M0+ a ~130MHz con 264KB o RAM. Ejecuta CircuitPython, Arduino o MicroPython con facilidad y mucho espacio para el código y los archivos de desarrollo
Conector USB C para alimentación/datos - por supuesto, esto puede actuar como un dispositivo HID, pero también puede ser MIDI, UART, etc.
3x4 zócalos para interruptores de teclas mecánicas - acepta cualquier interruptor compatible con Cherry MX. Vinculado individualmente a los pines GPIO (no cableado de matriz)
Un LED RGB de NeoPixel por interruptor, en el lado norte
Codificador rotativo, 20 retenciones por rotación, con interruptor pulsador en el pin GPIO. El pulsador también se utiliza para entrar en el modo bootloader cuando se mantiene pulsado al encender o reiniciar.
Pantalla OLED monocromática de 128x64 SH1106 - En el puerto SPI de hardware de alta velocidad para actualizaciones rápidas
Altavoz/Zumbador de 8mm - Con amplificador de clase D y filtro RC, se puede utilizar para hacer pitidos simples y efectos de sonido.
Conector QT de STEMMA - Permite añadir cualquier sensor/pantalla/dispositivo I2C con cables plug-and-play.
Botón de reinicio - En el lateral, para el reinicio rápido del código
Cuatro casquillos de montaje M3 - Realiza fácilmente carcasas personalizadas
