Este OLED va dirigido a todos los aficionados que quieren más píxeles en un tamaño más pequeño. Normalmente nuestros OLEDs de 128x64 son los más grandes que tenemos en stock que pueden usar I2C. Este tiene la friolera de 128x128 píxeles en monocromo nítido.
Esta pantalla tiene una pequeña diagonal de 1,12", pero es muy legible gracias al alto contraste de una pantalla OLED. Esta pantalla está formada por 128x128 píxeles OLED blancos individuales, cada uno de los cuales se enciende o apaga mediante el chip controlador. Dado que la pantalla produce su propia luz, no se necesita retroiluminación. Esto reduce la energía necesaria para hacer funcionar el OLED y es la razón por la que la pantalla tiene un contraste tan alto; ¡nos gustan mucho estas pantallas en miniatura por su nitidez!
El chip controlador, SSD1107 puede comunicarse de dos maneras: I2C o SPI. El propio OLED requiere una fuente de alimentación de 3,3V y 12V y niveles lógicos de 3,3V para la comunicación. Adafruit incluye un regulador de 3,3V y un convertidor de refuerzo de 12V, y todos los pines están totalmente desplazados de nivel para que puedas utilizarlos con dispositivos de 3V o 5V.

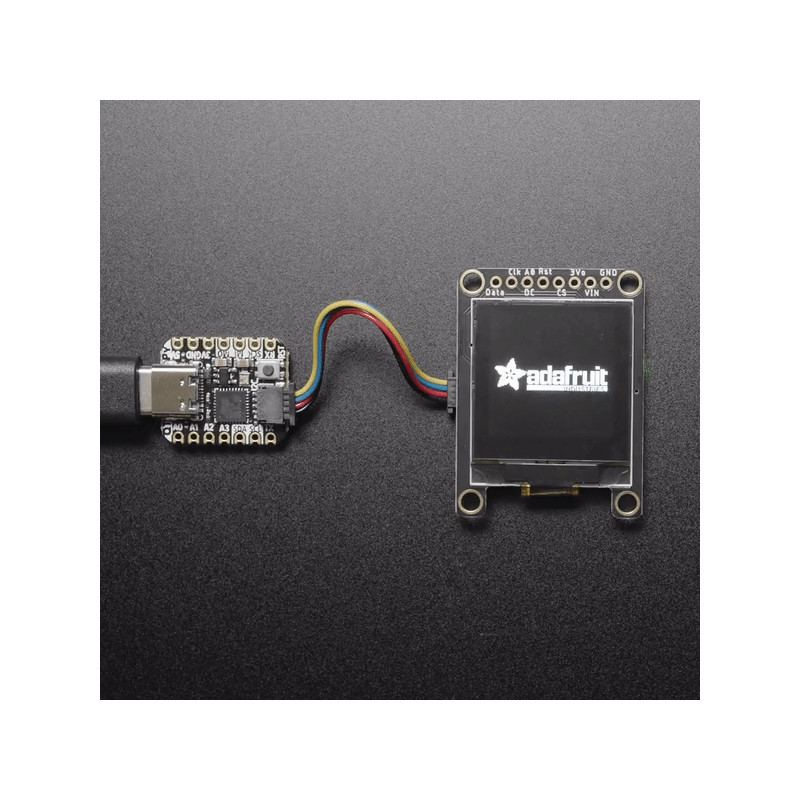

SparkFun Si utiliza I2C, Adafruit ha incluido conectores STEMMA QT compatibles con Qwiic para el bus I2C, por lo que ni siquiera necesita soldar. Plug and play con cualquier placa que tenga un conector Qwiic o STEMMA QT para crear prototipos y desarrollar sin esfuerzo. El cable QT no está incluido, pero tenemos una variedad en la tienda.
Esta pantalla, al ser de 128x128 píxeles, requiere 128 * 128 = 2KB de SRAM sólo para almacenar la pantalla. Así que no puedes usarlo con un chip pequeño como el Arduino UNO (ATmega328 o 32u4). Escoge un microcontrolador o microordenador con 16KB+ de RAM - un SAMD21, SAMD51, ESP, nRF52, Teensy, etc. harán un excelente trabajo. Mientras tengas una interfaz I2C o SPI disponible, estarás listo para ir - SPI será mucho más rápido pero I2C requiere menos pines.
Adafruit tiene soporte tanto para Arduino como para CircuitPython para este chipset de pantalla (SH1107).
Tenga en cuenta que las pantallas OLED están formadas por cientos de... ¡OLED! Eso significa que cada píxel es un pequeño LED orgánico, y si se mantiene encendido durante más de 1000 horas empezará a atenuarse. Si quieres mantener la pantalla uniformemente brillante, apaga la pantalla (apaga los píxeles) cuando no sea necesario para evitar que se atenúen.
Detalles técnicos
Detalles de la pantalla OLED:
Tamaño de la pantalla en diagonal: 1,12"
Número de píxeles: 128 × 128
Profundidad de color: monocromo (blanco)
Construcción del módulo: COG
Área activa (mm): 20 mm x 20 mm
Tamaño de los píxeles (mm): 0,15 x 0,15 mm
Duty: 1/64
Brillo (cd/m2): 100 (típico) a 12 V
El consumo de corriente de la pantalla depende completamente de su uso: cada LED OLED consume corriente cuando está encendido, por lo que cuantos más píxeles tenga encendidos, más corriente se utiliza. En la práctica suelen consumir unos 35mA, pero para obtener cifras precisas debes medir la corriente en tu circuito de uso.
Dimensiones del producto: 40,5mm x 30,5mm x 6,0mm / 1,6" x 1,2" x 0,2"
Peso del producto: 6,4g / 0,2oz
Ficha técnica del SH1107
Ficha técnica del módulo OLED
