La hoja de datos del DS3231 explica que esta pieza es un "RTC/TCXO/Cristal integrado en I²C extremadamente preciso". Y, además, ¡hace exactamente lo que dice en la lata! Este reloj de tiempo real (RTC) es el más preciso que se puede obtener en un paquete pequeño y de bajo consumo.
Hace tiempo que tenemos una versión de este RTC en forma de placa de circuito impreso, pero Adafruit quiere facilitar aún más su uso, por lo que ahora viene con conectores STEMMA QT para una mayor simplicidad "plug-and-play".
La mayoría de los RTC utilizan un cristal de sincronización externo de 32kHz que se utiliza para mantener la hora con un bajo consumo de corriente. Y eso está muy bien, pero esos cristales tienen una ligera deriva, sobre todo cuando cambia la temperatura (la temperatura cambia la frecuencia de oscilación muy, muy ligeramente, pero se suma). Este RTC está en un paquete robusto porque el cristal está dentro del chip. Y justo al lado del cristal integrado hay un sensor de temperatura. Ese sensor compensa los cambios de frecuencia añadiendo o eliminando ticks del reloj para que la medición del tiempo se mantenga en el tiempo.

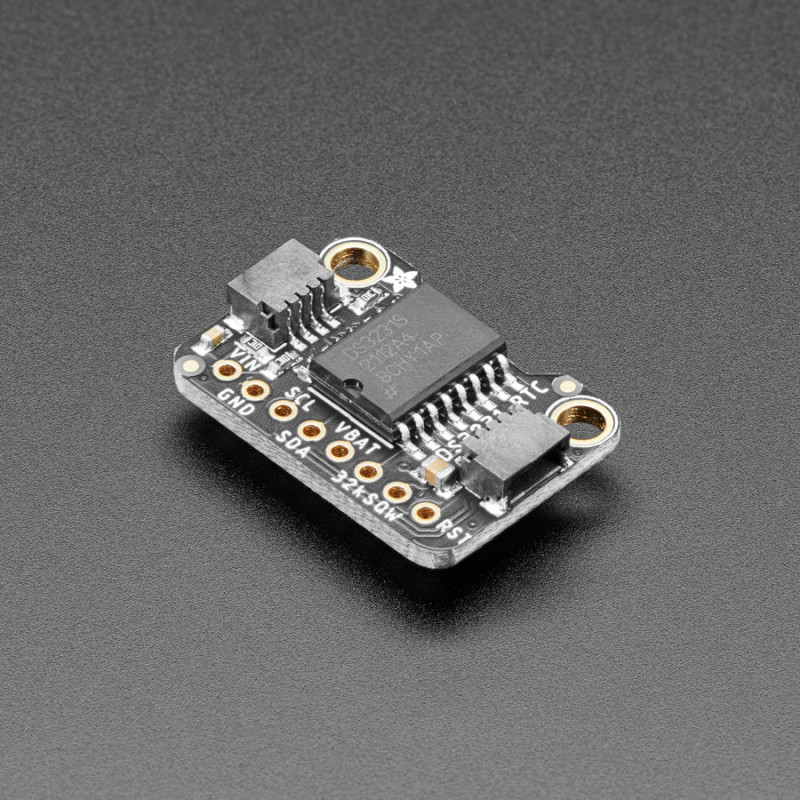

Este es el mejor RTC que se puede conseguir, y ahora lo tenemos en un breakout compacto y apto para la protoboard. Con una pila de moneda conectada a la parte trasera, puede obtener años de precisión en el cronometraje, incluso cuando se pierda la alimentación principal. Ideal para el registro de datos y relojes, o cualquier cosa en la que se necesite saber realmente la hora. Se necesita una pila de botón para utilizar las funciones de respaldo de la batería. No incluimos uno por defecto, para facilitar el envío a los que están en el extranjero.
Para facilitarte la vida y que puedas centrarte en tu trabajo importante, Adafruit ha tomado el sensor y lo ha colocado en una placa de circuito impreso junto con los circuitos de soporte para que puedas utilizarlo con niveles lógicos de 3,3V (Feather/Raspberry Pi) o 5V (Arduino/ Metro328). Además, como habla I2C puedes conectarlo fácilmente con dos cables (¡más la alimentación y la tierra!). Incluso han incluido SparkFun conectores STEMMA QT compatibles con qwiic para el bus I2C, por lo que ni siquiera es necesario soldar. El cable QT no está incluido, pero tenemos una variedad en la tienda. Sólo tienes que conectar tu micro favorito y puedes utilizar los drivers de CircuitPython/Python o Arduino para interactuar fácilmente con el DS3231.
Viene como un breakout completamente ensamblado y probado más un pequeño trozo de cabecera. Puedes soldar el cabezal para conectarlo a una protoboard, o soldar los cables directamente.
Consulta este detallado tutorial para conocer los pinouts, el ensamblaje, el cableado y el código tanto para Arduino como para CircuitPython, ¡y mucho más!
DETALLES TÉCNICOS
Hoja de datos, esquema, archivos EagleCAD PCB y Fritzing disponibles en el tutorial del producto
Dimensiones del producto: 25,4mm x 17,8mm x 7,8mm / 1,0" x 0,7" x 0,3"
Peso del producto: 2,5g / 0,1oz
