Para los que les gusta forjar su propio camino, ahora presentamos la forma más sencilla de crear matrices de claves ortolíneas (que es una palabra elegante para cuadriculado) personalizadas.

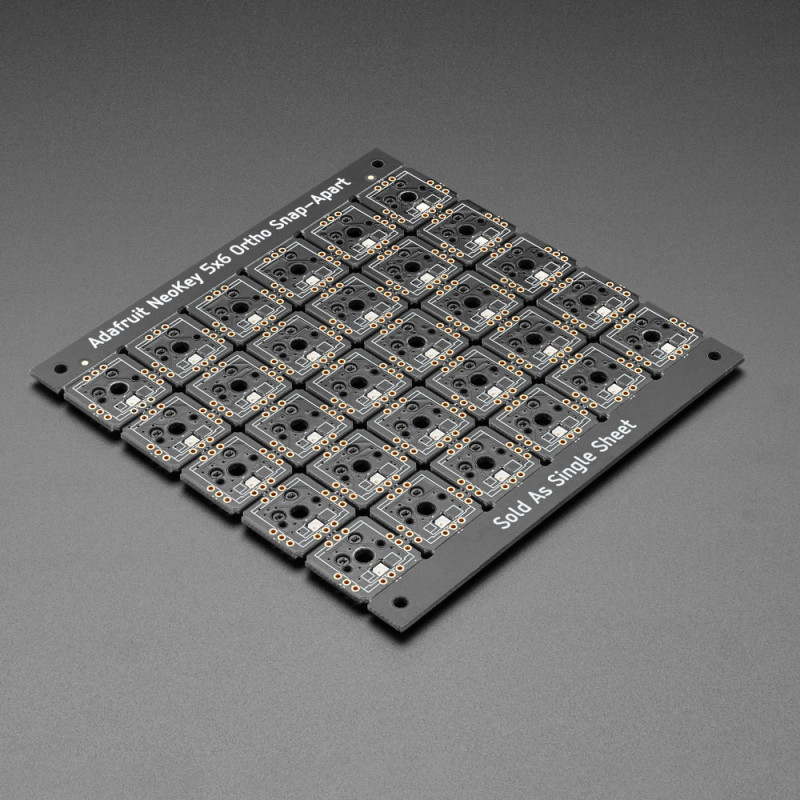

En lugar de soldar a mano una matriz personalizada de interruptores de zócalo NeoKey, el Adafruit NeoKey 5x6 Ortho Snap-Apart Mechanical Key Switches with NeoPixel tiene 30 interruptores de tecla que se pueden separar a presión para hacer una cuadrícula de cualquier tamaño.
¡Así es! Aunque viene como 5x6, puedes convertirlo en 2x3, 1x6, 4x3... lo que desees, y funcionará tal y como esperas. Las pequeñas lengüetas de separación tienen trazos que atraviesan las líneas de alimentación, NeoPixel y keymatrix hacia arriba y hacia abajo.
Cada "subclave" es la misma, con una línea de columna y fila que está protegida por diodos. Para cualquier tamaño de rejilla que elijas, conecta un pin IO digital de tu microcontrolador a cada una de las filas y columnas exteriores. Con el diodo, no tienes que preocuparte por el efecto fantasma de las teclas.
Si quieres añadir brillo, es aún más fácil. Cada tecla también tiene un único NeoPixel de montaje inverso que apunta hacia arriba a través del punto donde muchos interruptores tendrían un LED para brillar. Conecta la alimentación de 3 a 5V a cualquiera de los pines + y - de la rejilla, y conecta una única línea IO digital al principio de la "serpiente NeoPixel" que serpentea por la matriz. Una débil resistencia de paso de 2,2K desviará los datos al final de cada fila, por lo que no tendrás que hacer ningún puente a menos que la matriz no sea rectangular.
Cada breakout tiene una toma Kailh, lo que significa que puedes conectar cualquier interruptor compatible con MX en lugar de soldarlo. Es posible que necesites un poco de pegamento para mantener el interruptor en su sitio: a nosotros nos funcionó bien el pegamento caliente o un punto de epoxi. Las sub-llaves están separadas 0,75" para un tecleado compacto. Hay grandes agujeros de montaje de 0,125" en las esquinas de cada llave para facilitar el montaje en una placa base.
Por favor, tenga en cuenta que cada pedido viene con una hoja de PCBs ensamblada que puede ser separada - Adafruit incluye trozos de barandilla superior e inferior para ayudar a mantenerla bonita y plana durante el envío. Una vez que la red se rompe, podrías puentear las almohadillas de ruptura para volver a conectarlas, pero no será muy divertido. Los interruptores mecánicos y las tapas de las teclas no están incluidos. Utiliza cualquier interruptor compatible con MX: Kailh, Gateron, etc. ¡Todos funcionan!
DETALLES TÉCNICOS
Dimensiones del producto: 115,0mm x 115,0mm x 3,5mm / 4,5" x 4,5" x 0,1"
Peso del producto: 41,7g / 1,5oz
