No seas tan cuadriculado: dale un giro a tu electrónica con una pantalla miniatura de borde curvo.

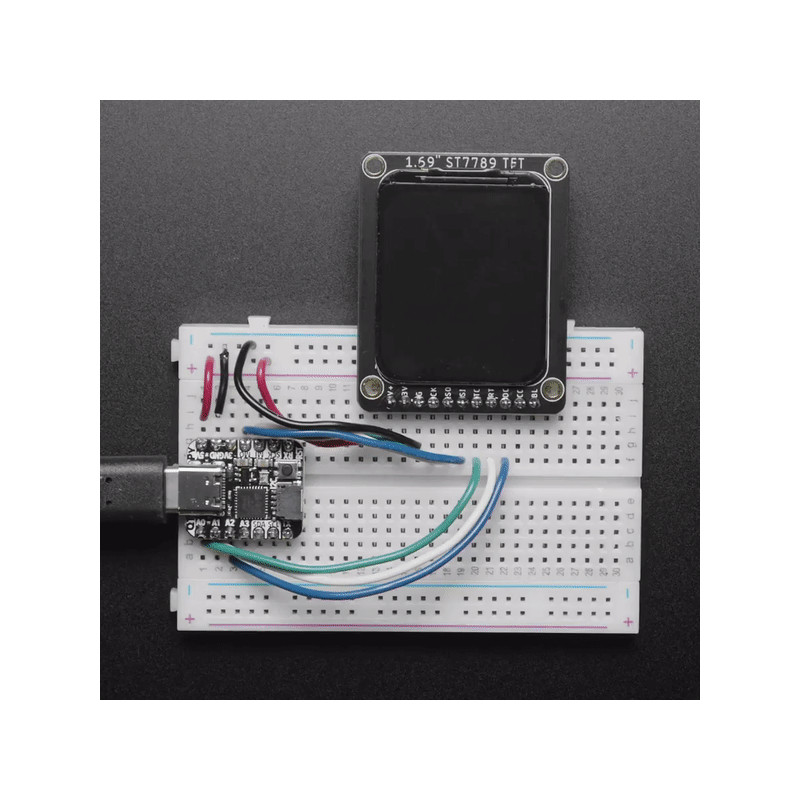

Se trata de una nueva pantalla TFT de "recto redondo": tiene una diagonal de 1,69" y una alta densidad de 220 ppi, 280x240 píxeles a todo color con visualización IPS en cualquier ángulo. Hemos visto pantallas de este calibre utilizadas en smartwatches y pequeños dispositivos electrónicos, pero siempre han sido de interfaz MIPI. Finalmente, Adafruit encontró uno que es SPI y tiene un controlador de pantalla amigable, ¡así que funciona con todos y cada uno de los microcontroladores o microcomputadoras!
Este pequeño y encantador expositor es la mejor manera de añadir un pequeño, colorido y muy brillante expositor a cualquier proyecto. Dado que la pantalla utiliza SPI de 4 hilos para comunicarse y tiene su propia memoria intermedia de píxeles, puede utilizarse con cualquier tipo de microcontrolador. ¡Incluso uno muy pequeño con poca memoria y pocos pines disponibles! La pantalla de 1,69" tiene 280x240 píxeles a todo color de 16 bits y es una pantalla IPS, por lo que el color se ve muy bien hasta 80 grados fuera del eje en cualquier dirección. El controlador TFT (ST7789) es muy similar al popular ST7735, y la biblioteca Adafruit's Arduino lo soporta bien.
Tenga en cuenta que la forma de conseguir las esquinas redondeadas es borrando píxeles. Los píxeles de las esquinas siguen siendo direccionados en la RAM, simplemente no aparecen, así que no es que tengas que hacer un mapeo especial de píxeles radiales. Trátela como una pantalla rectangular.
Este breakout tiene la pantalla TFT soldada (utiliza un delicado conector de circuito flexible), así como un regulador de 3,3V de caída ultrabaja y un conmutador de nivel de 3/5V para que puedas utilizarlo con alimentación y lógica de 3,3V o 5V. Adafruit también tenía un poco de espacio, así que colocaron un soporte para tarjetas microSD para que puedas cargar fácilmente mapas de bits a todo color desde una tarjeta microSD formateada en FAT16/FAT32. La tarjeta microSD no está incluida.
Por supuesto, no se limitarían a dejarte con una hoja de datos y un "¡buena suerte!". - Adafruit ha escrito una biblioteca gráfica completa de código abierto que puede dibujar píxeles, líneas, rectángulos, círculos, texto y mapas de bits, así como un código de ejemplo y un tutorial de cableado. El código está escrito para Arduino pero puede ser fácilmente portado a tu microcontrolador favorito.
Este breakout de pantalla también cuenta con un conector FPC estándar "EYE SPI" de 18 pines con conector abatible. Puedes utilizar un cable FPC de 18 pines y 0,5 mm de paso para conectar todos los pines GPIO, para cuando quieras saltarte la soldadura.
DETALLES TÉCNICOS
Especificaciones:
Pantalla LCD TFT de 1,69"
Ranura microSD incorporada
Cabecera 1x11 para facilitar el breadboarding
4 agujeros de montaje de 0,1" / 2,5mm en las esquinas
Dimensiones de la pantalla TFT: 38mm x 30mm / 1,5" x 1,2"
Dimensiones totales: 45,8mm x 36,8mm x 5,4mm / 1,8" x 1,4" x 0,2"
Agujeros de montaje: 1,5" x 1,4".2"
OJO SPI Conector FPC de 18 pines:
VIN (3 a 5V DC power)
Backlight (3~5V logic PWM optional input)
Ground
SPI Clock (3~5V logic in)
SPI MOSI (3~5V logic Microcontroller Out, Screen/SD In)
SPI MISO (3~5V logic Microcontroller In, Pantalla/Salida SD)
Datos/Comando TFT (entrada lógica de 3~5V)
Reset TFT (entrada lógica opcional de 3~5V)
Selección de chip TFT SPI (entrada lógica de 3~5V)
Selección de chip SD Card SPI (entrada lógica de 3~5V)
Sin usar
Sin usar
Sin usar
Sin usar
Sin usar
Sin usar
Sin usar
Sin usar
Dimensiones del producto: 45.8mm x 36.8mm x 5.4mm / 1.8" x 1.4" x 0.2"
Peso del producto: 9.9g / 0.3oz
