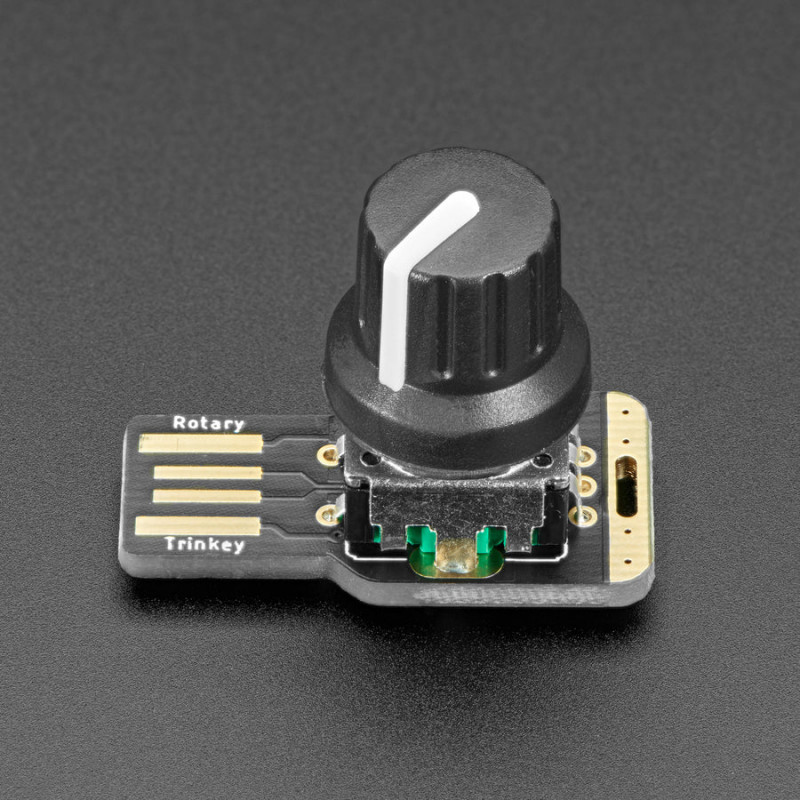

Es mitad Llave USB, mitad Adafruit Trinket, mitad codificador rotativo... es Rotary Trinkey, la placa de circuito con un corazón Trinket M0, un brillo NeoPixel, y un cuerpo de codificador rotativo.
Adafruit se inspiró en este proyecto de TodBot donde se soldó un codificador rotativo a un QT Py. Así que pensaron, ¿y si hacemos algo parecido que se conecte directamente al puerto USB de tu ordenador, con un NeoPixel de color totalmente programable? ¡Y esto es lo que se les ocurrió!
Por favor, tenga en cuenta que esta placa NO viene con un codificador rotatorio soldado - ¡esperamos que la gente elija su codificador rotatorio y mando favoritos! Cinco puntos de soldadura y ya está.
El PCB está diseñado para introducirse en cualquier puerto USB A de un ordenador o portátil. Hay un microcontrolador ATSAMD21 a bordo con los circuitos suficientes para mantenerlo contento. Tres pines del microcontrolador se conectan a un codificador rotativo con interruptor pulsador incorporado. Otro se conecta a un LED NeoPixel. Por último, un pin puede utilizarse como entrada táctil capacitiva. Un botón de reinicio te permite entrar en el modo bootloader si es necesario. ¡Eso es!
¡Los codificadores rotativos son taaaan divertidos! Retuércelos de esta manera, luego retuércelos de esta otra. A diferencia de los potenciómetros, van a lo largo de todo el recorrido, y a menudo tienen pequeños retenes para la retroalimentación táctil. Pero, si sólo quieres añadir uno a tu ordenador, ya sabes que es un auténtico suplicio. Este tablero está diseñado para hacerlo muy fácil.
El SAMD21 puede ejecutar CircuitPython o Arduino muy bien - con las bibliotecas existentes de Rotary, NeoPixel y Adafruit's FreeTouch para la entrada táctil capacitiva. A través de la conexión USB puedes tener conectividad serie, MIDI o HID. El Rotary Trinkey es perfecto para un projects sencillo que utiliza una entrada de usuario giratoria y una salida de color poco iluminada. Tal vez lo configures como un botón de volumen, una rueda de desplazamiento o una herramienta de zoom macro, ¡lo que quieras!
Creemos que es una pequeña y adorable placa, pequeña y duradera y lo suficientemente barata como para que pueda ser una primera placa de microcontrolador, o una inspiración para que los desarrolladores avanzados hagan algo sencillo y divertido.
ATSAMD21E18 32-bit Cortex M0+ - Procesador de 32 bits a 48 MHz con 256KB de Flash y 32 KB de RAM
USB nativo soportado por todos los sistemas operativos - se puede utilizar en Arduino o CircuitPython como consola serie USB, MIDI, HID de teclado/ratón, incluso una pequeña unidad de disco para almacenar scripts de Python.
Se puede utilizar con Arduino IDE o CircuitPython
Un solo LED RGB NeoPixel de baja luminosidad
Un Touch pad capacitivo
La huella del codificador rotativo estándar '5-pin' se puede utilizar con cualquier codificador rotativo compatible "PEC11" o "PEC12".
Bonito y apto para llaveros
DETALLES TÉCNICOS
Dimensiones del producto: 32,4mm x 16,5mm x 4,0mm / 1,3" x 0,6" x 0,2"
Peso del producto: 2,1g / 0,1oz
