Los termopares son muy sensibles y requieren un buen amplificador con una referencia de compensación de frío. El Adafruit MCP9601 I2C Thermocouple Breakout (también conocido como MCP96L01) hace todo eso por usted y puede ser fácilmente interconectado con cualquier microcontrolador u ordenador de placa única con I2C.
En su interior, el chip se encarga de todas las cuestiones analógicas y puede interactuar con casi cualquier tipo de termopar: se admiten los tipos K, J, T, N, S, E, B y R. También se pueden establecer varias alertas por exceso/defecto de temperatura, y leer la temperatura del termopar (caliente) y la del chip (frío). Todo esto a través de I2C común.

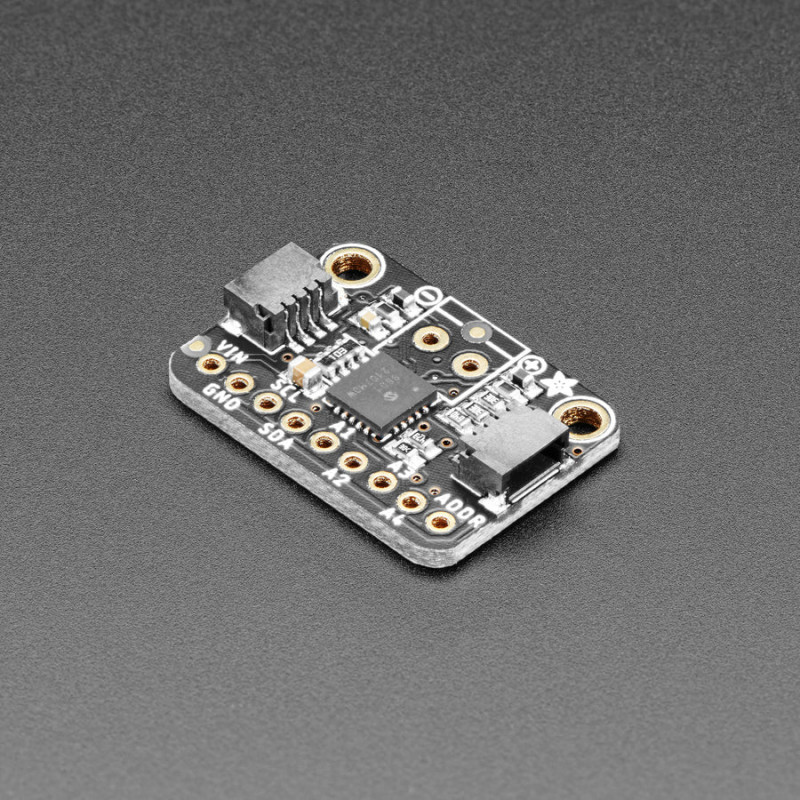

Esta placa tiene el propio chip, un regulador de 3,3V y un circuito de cambio de nivel, todo ensamblado y probado. Funciona muy bien con la lógica de 3,3V o 5V. Viene con un bloque de terminales de 2 pines (para conectar al termopar) y un cabezal de pines (para conectar a cualquier protoboard o perfboard).
Funciona con cualquier termopar de tipo K, J, T, N, S, E, B y R.
Hoja de datos para:
Tipo K: -200°C a +1372°C
Tipo J: -150°C a +1200°C
Tipo T: -200°C a +400°C
Tipo N: -150°C a +1300°C
Tipo E: -200°C a +1000°C
Tipo S: +250°C a +1664°C
Tipo B: +1000°C a +1800°C
Tipo R: +250°C a +1664°C
Resolución de ±0.0625°C - nota que esto es solo la resolución del ADC iytoyt, no la precisión
Usamos el MCP96L01 en este breakout que tiene ±2.0°C/±4.Precisión del termopar de 0°C (típica/máxima) (lo que no incluye la inexactitud innata de los termopares, los termopares K tienen una precisión de entre ±2°C y ±6°C)
Lectura de la temperatura interna ('unión fría'
Fuente de alimentación de 3,3 a 5v y compatible con el nivel lógico
Conexión de datos I2C
Además, como habla I2C, puede conectarlo fácilmente con dos cables (¡más la alimentación y la tierra!). Incluso hemos incluido conectores STEMMA QT compatibles con SparkFun qwiic para el bus I2C, ¡así que ni siquiera tendrás que soldar! Utiliza un cable STEMMA QT plug-and-play para obtener datos de temperatura lo antes posible. El cable QT no está incluido, pero tenemos una variedad en la tienda
Viene montado y probado. Es necesario soldar un poco para fijar el bloque de terminales o el cabezal a la placa de circuito impreso. El cabezal sólo es necesario si quieres utilizarlo en una protoboard.
Consulta esta guía para ver el código, los esquemas, el código de ejemplo y mucho más.
DETALLES TÉCNICOS
Dimensiones del producto: 25,5mm x 18,0mm x 4,6mm / 1,7" x 0,7" x 0,2"
